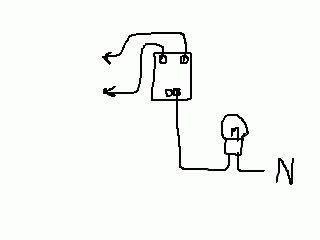

ความคิดเห็นที่ 1 ต้นทางเอา L เข้าสวิทช์สองทางตัวแรกสุด..... ระหว่างทางก็ใช้สวิทช์กากบาทต่อเรียงมา (จะดัดแปลงทำจากสวิทช์สองทางก็แล้วแต่คุณ) ตรงนี้คาดว่าคุณเข้าใจถูกต้องอยู่แล้ว พอมาจบปลายทางให้เอาไปเข้าหลอดไฟก่อน ตามภาพที่วาดข้างล่าง (ไม่ใช่ต่อเข้า N ตรงๆ แบบที่วาดข้างบน แก้แค่ตรงนี้จุดเดียว) แก้ไขเมื่อ 28 พ.ค. 53 00:34:24 แก้ไขเมื่อ 28 พ.ค. 53 00:29:41 จากคุณ : Ph เขียนเมื่อ : วันวิสาขบูชา 53 00:13:37

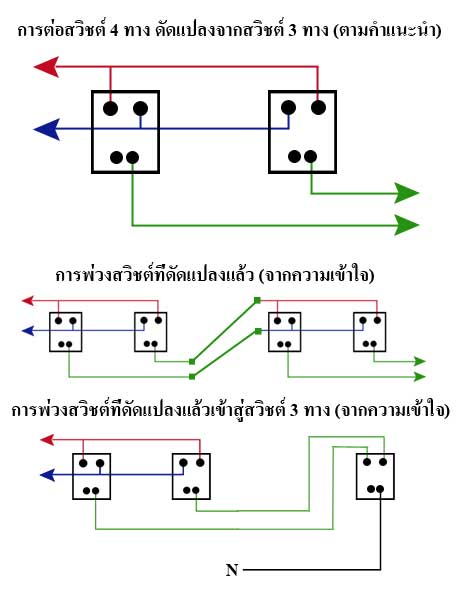

ความคิดเห็นที่ 2 ขอบคุณครับ แต่จาก 2 ภาพล่างที่ผมวาดให้ดูนี่ต่อถูกแล้วใช่ไหมครับ ทั้งการพ่วงระหว่างสวิชต์ 4 ทาง > 4 ทาง กับ 4 ทาง > 3 ทาง (ตรงสาย N ผมเขียนผิด ขออภัยครับที่เบลอไปหน่อย ตอนเขียนจะวาดหลอดไฟ ดันไปเขียน N ซะงั๊น) ผมงงเรื่องซ้ายกับขวานี่แหละครับ ถ้าถือหลักว่า ซ้ายไปเข้าซ้าย ขวาไปเข้าขวานี่ใช้ได้ไหมครับ อ้อ ประเด็นสุดท้ายครับ รูล่างของสวิชต์ 3 ทางนี่ = ขั้วกลางของสวิชต์ 3 ทาง ผมเข้าใจถูกไหมครับ จากคุณ : affairs เขียนเมื่อ : วันวิสาขบูชา 53 09:06:48

ความคิดเห็นที่ 3 ซ้าย-ขวา สลับกันได้(ที่ขั้วของสวิทช์ 2 ทางตัวสุดท้าย) รูล่างคือขั้วกลางถูกต้องครับ จากคุณ : Ph เขียนเมื่อ : วันวิสาขบูชา 53 13:48:06

ความคิดเห็นที่ 4 แต่ถ้าเป็นระหว่าง Switch แพ็คคู่นี่สลับไม่ได้เลยใช่ไหมครับ ================= ขอสอบถามเพิ่มเติมอีกหน่อยครับว่าการต่อวงจรสวิชต์ 3 ทาง แบบปกติ (สวิชต์2ตัว + หลอดไฟ) อย่างวงจรที่จะถามนี้มีไฟ 2 ดวง ดวงที่1อยู่ใกล้บ้าน+SW1 ดวงที่2อยู่ปลายทาง+SW2 คำถามก็ถือดวงที่อยู่ใกล้บ้านนั้นสามารถเอาสาย N มาต่อผ่านเฉยๆได้ไหมครับ? เพราะยังไงวงจรมันก็มีอยู่แค่นั้น แก้ไขเมื่อ 28 พ.ค. 53 22:40:02 จากคุณ : affairs เขียนเมื่อ : วันวิสาขบูชา 53 22:31:33

ความคิดเห็นที่ 5 "แต่ถ้าเป็นระหว่าง Switch แพ็คคู่นี่สลับไม่ได้เลยใช่ไหมครับ" ถ้าหมายถึงเส้นเขียวๆหนาๆ(อ้างอิงกับภาพแถวกลางในหัวกระทู้บนสุด) เส้นเขียวๆหนาๆ สลับได้ครับ ตามภาพที่ผมวาดใช้สีเหมือนกันเพื่อให้รู้ว่ามันสลับกันได้  จะเอาเส้นเขียวจากสวิทช์ซ้ายไปส่งต่อให้สีแดงหรือน้ำเงินของชุดต่อไปก็ได้   ที่ห้ามสลับคือการโยงระหว่างสวิทช์สองตัวที่จะแพ็คเข้าหากันแค่นั้น ผมไม่แน่ใจว่าต่อผ่านเฉยๆ หมายถึงยังไง แต่หลักการต่อสวิทช์คือสาย n จะไม่ไปยุ่งกับวงจรในส่วนสวิทช์ครับ มันจะต่อไปที่หลอดเลยตรงๆ จะโยงย้อนไปมาระหว่างสองหลอดยังไงก็ได้ครับจะเริ่มจากฝั่งไหนก็ได้แค่ต่อให้ครบ จากคุณ : Ph เขียนเมื่อ : วันวิสาขบูชา 53 23:03:11

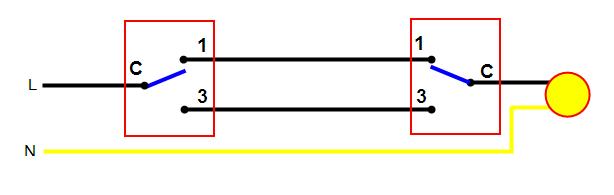

ความคิดเห็นที่ 6 ขอโทษที่ทำให้งงครับ ลืมวงเล็บให้ว่าขอความใต้ =========== หมายถึงอีกวงจรนึงครับคนละวงจรกับที่ใช้สวิชต์แพ็คคู่ครับ วงจรนี้เป็นการต่อ 3 ทางแบบทั่วๆไปครับ ก็คือมี 2 สวิชต์ แล้วก็มีหลอดไฟ ถ้านึกไม่ออกก็ลองดูจาก File แนบนะครับ ผมไปยืมจากกระทู้อื่นมาใส่ให้ดู ที่สงสัยคือตรงสาย N ครับ ถ้าในระหว่างทางของสาย N ผมจะเพิ่มหลอดไฟเข้าไปอีกหลอดนึงมันจะใช้งานได้ไหมครับ? จากคุณ : affairs เขียนเมื่อ : 30 พ.ค. 53 05:32:56

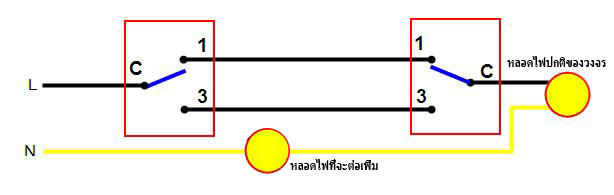

ความคิดเห็นที่ 7 ถ้านึกไม่ออกว่าหลอดอีกหลอดที่ว่ามันอยู่ตรงไหนลองดูรูปนี้ครับ จากคุณ : affairs เขียนเมื่อ : 30 พ.ค. 53 05:37:31

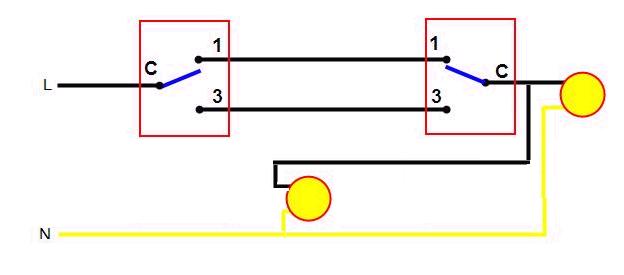

ความคิดเห็นที่ 8 ถ้าไปต่อผ่าน(เรียกว่าอนุกรม)แบบที่ถาม จะทำให้หลอดแต่ละหลอดได้รับแรงดันแค่ 110 V (โดยประมาณ)หลอดไส้จะติดหรี่ๆมากๆไม่สว่างแบบปกติ ถ้าเป็นหลอดตะเกียบจะไม่ติดเลย   ที่ถูกต้องคือแบบข้างล่างนี้ครับ แบบนี้ครับ แก้ไขเมื่อ 30 พ.ค. 53 15:57:03 จากคุณ : Ph เขียนเมื่อ : 30 พ.ค. 53 13:54:37

ความคิดเห็นที่ 9 ขอบคุณมากๆครับ จากคุณ : affairs เขียนเมื่อ : 30 พ.ค. 53 20:44:02
