ความคิดเห็นที่ 17 |
บ้านคุณเดินระบบไฟแบบสามเฟสไว้ครับ เป็นทาวน์เฮ้าส์ 4 ชั้นครึ่ง เล่นระดับ แบ่งได้ 7 ระดับ
ขอวิจารณ์ตามตรง ผู้รับเหมางานไฟฟ้าบ้านคุณมักง่าย ไม่มีความละเอียดในการเลือก เเละ จัดระบบงานไฟฟ้าดีเท่าที่ควร ( บ่งบอกคุณภาพฝีมือ )
บ้านคุณเดินระบบไฟแบบสามเฟสไว้ครับ เป็นทาวน์เฮ้าส์ 4 ชั้นครึ่ง เล่นระดับ แบ่งได้ 7 ระดับ
-ระดับ 7 เป็นห้องเก็บของครับ ไม่มีคนอยู่ มีแค่ดวงไฟไม่กี่ดวง
-ระดับ 6 มี 1 ห้องนอน 1 ห้องโถง 1 ห้องน้ำ เครื่องใช้ไฟฟ้าหลักๆมี แอร์ 18,000-24,000 บีทียู 1 ตัวในห้องนอน และเครื่องทำน้ำอุ่น 3500w ในห้องน้ำ
-ระดับ 5 มี 1 ห้องนอน 1 ห้องโถง 1 ห้องน้ำ เครื่องใช้ไฟฟ้าหลักๆมี แอร์ 18,000-24,000 บีทียู 1 ตัวในห้องนอน และเครื่องทำน้ำร้อน 6000w ในห้องน้ำ
-ระดับ 4 มี 1 ห้องนอน 1 ห้องโถง 1 ห้องน้ำ เครื่องใช้ไฟฟ้าหลักๆมี แอร์ 18,000-24,000 บีทียู 1 ตัวในห้องนอน และเครื่องทำน้ำอุ่น 3500w ในห้องน้ำ
-ระดับ 3 มี 1 ห้องนอน 1 ห้องโถง 1 ห้องน้ำ เครื่องใช้ไฟฟ้าหลักๆมี แอร์ 18,000-24,000 บีทียู 1 ตัวในห้องนอน และเครื่องทำน้ำร้อน 6000w ในห้องน้ำ
-ระดับ 2 มี 1 ห้องนอน 1 ห้องโถง 1 ห้องน้ำ เครื่องใช้ไฟฟ้าหลักๆมีแอร์ 18,000 บีทียู 1 ตัวในห้องนอนและเครื่องทำน้ำอุ่น 3500w ในห้องน้ำ มีเครื่องดูดควัน และตู้เย็นใบเล็ก 1 ตู้
-ระดับ 1 ชั้นล่างสุด ไม่มีห้องนอน แต่มีห้องครัว ห้องน้ำ ห้องรับแขก ห้องกินข้าว เครื่องใช้ไฟฟ้าหลักๆมีแอร์ 2 ตัวในห้องรับแขก 1 ตัว ในห้องกินข้าว และเครื่องทำน้ำร้อน 6000w 1 ตัวในห้องน้ำ ตู้เย็นไซต์บายไซต์ในห้องครัว
โดยสรุป มีแอร์ 8 ตัว เครื่องทำน้ำอุ่นน้ำร้อน 6 ตัว ตู้เย็น 2 ใบ เป็นบ้านพักอาศัยธรรมดา มีคนอยู่ 6 คน และไม่มีโครงการจะติดแอร์เพิ่มในส่วนของห้องโถงแต่ละชั้นตามที่คุณบอก
ปริมาณโหลดงานระบบไฟฟ้าบ้านคุณ เป็นเพื่อบ้านพักอยู่อาศัยนะครับ ไม่ใช่เป็นเเบบโหลดใช้ไฟฟ้าเพื่องงานไฟฟ้าอุตสาหกรรมโรงงาน
สิ่งที่ผมขอตำหนิอย่างเเรกคือ
1. การเลือกขนาด ชนิดเบรคเกอร์ เเละ ขนาดเเอมป็ที่ใช้ เวอร์ไปครับ ( ถ้าในวงการช่างก็ต้องบอกว่า ผู้รับเหมางานไฟฟ้าบ้านคุณกำไรค่าสายไฟบานตะไทครับ )
สมมุติ งานไฟฟ้าในชั้น 5 เเละ 6 สรุปมีโหลดอุปกรณ์ไฟฟ้าคือ เเอร์ขนาด 2 ตัน จำนวน 2 เครื่อง ( ไฟ 220V ป+ เครื่องทำน้ำร้อนขนาด 3500 วัตต์ 1 เครื่อง ( ไฟ 220V ) , ขนาด 6000 วัตต์ จำนวน 1 เครื่อง ( ไฟ 220V ) นอกนั้นก็เป็นอุปกรณ์ไฟฟ้าทั่วๆไป เช่น คอมพิวเตอร์, ทีวี,พัดลม เเละ โคมไฟเเสงสว่าง.
โหลดอุปกรณ์งานไฟฟ้าที่ใช้เป็นไฟ 220โวลท์ เเละ มีปริมาณก็ไม่เยอะ ( เพราะเป็นทาว์นโฮม 3 ชั้น ต่างระดับ ) ไม่จำเป็นต้องเวอร์เล่นคู้ไฟคอนซูเมอร์ยูนิต 3 สาย/380V + เบรคเกอร์ขนาด 100 A .........จริงๆเเค่ตู้ไฟเเบยบคอนซูเมอร์ยูนิตเเบบไฟ 220V ขนาด 63A ขนาด 10 ช่อง ก็เหลือๆ โดยทำการเเยกเดินไฟเฉพาะเครื่องทำน้ำร้อน 6000 วัตต์, 3500 วัตต์ลงมาไว้ที่ตู้คอนซูเมอร์ยูนิตที่ตู้ไฟเมนชั้นล่างเเทนครับ เเล้วจับใส่ตัวเบรคเกอร์ ROCB คุมไฟรั่ว,ไฟดูด ไปในตัวในกรณีเครื่องทำน้ำร้อน,น้ำอุ่นที่คุณใช้ไม่มีตัว ELCB ติดตั้งมาในเครื่องเช่น เครื่องทำน้ำร้อนจากทาง ยุโรป หรือ จากประเทศ จีน
สรุป การออกแบบวงจรไฟฟ้าบ้านคุณ มุมมองผมคือ โอเวอร์ไปครับ( เเต่กำไรบานที่ผู้รับเหมาฯ )

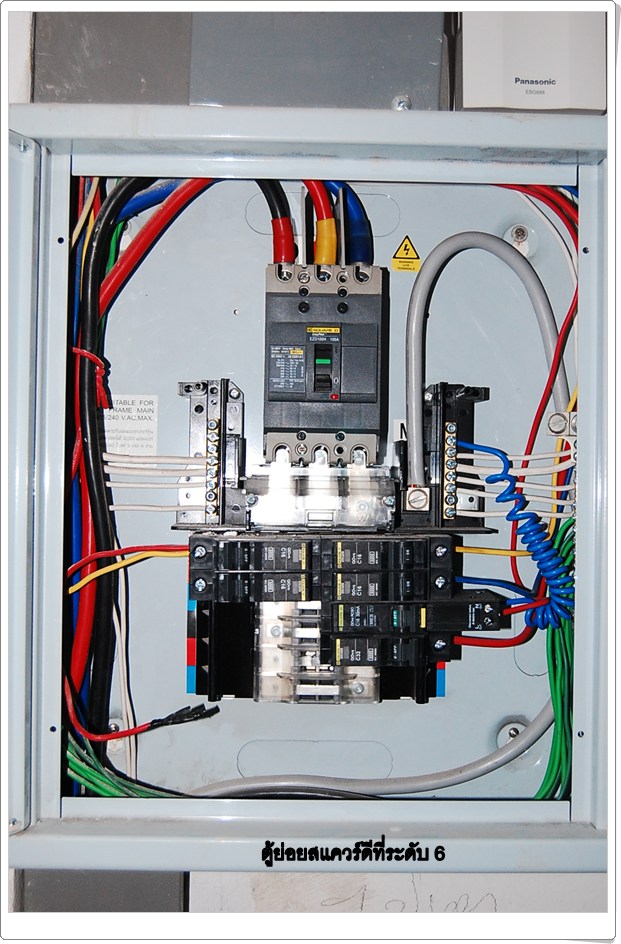

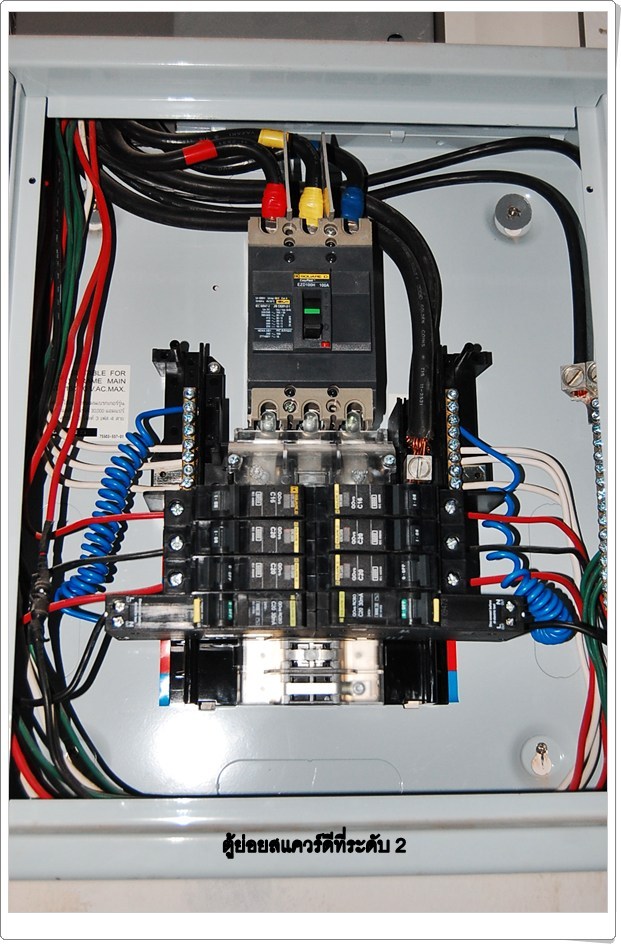

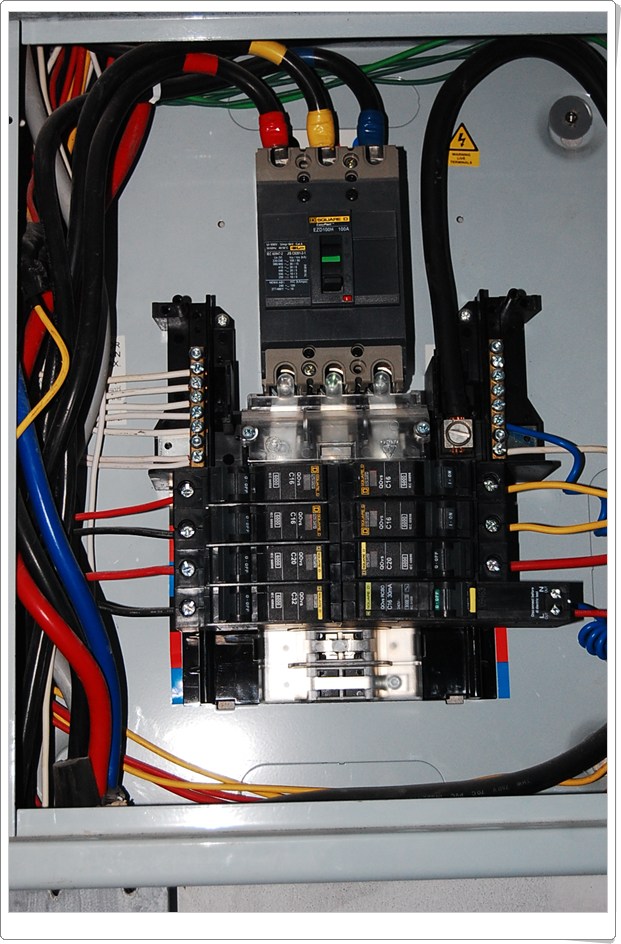

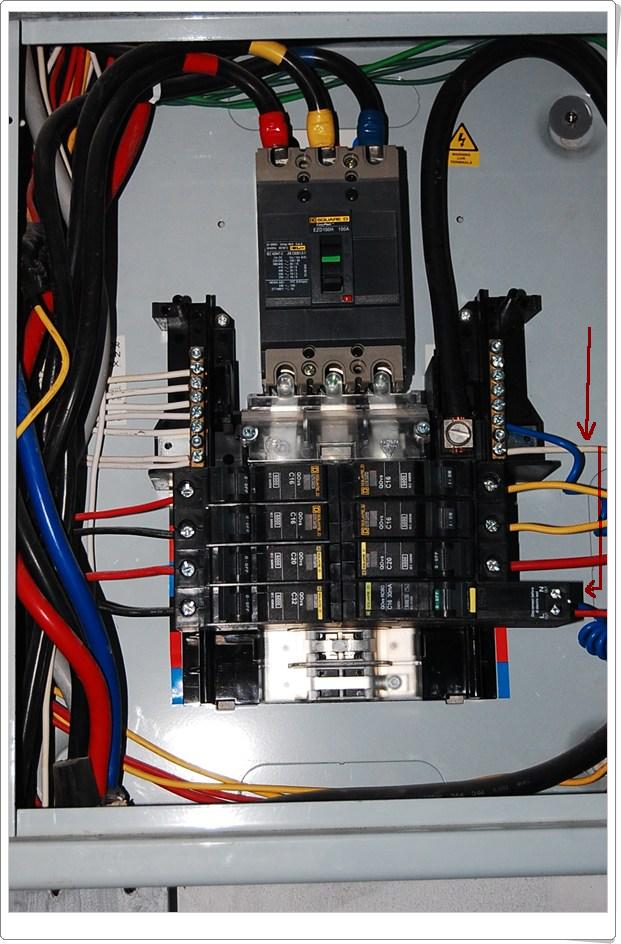

รูปที่เเนบ หากคุณใตร่ตรองคิดเอาง่ายๆ เบรคเกอร์ย่อยฝั่งซ้าย เเละ ขวา สมมุติทางด้านขวา จะมี

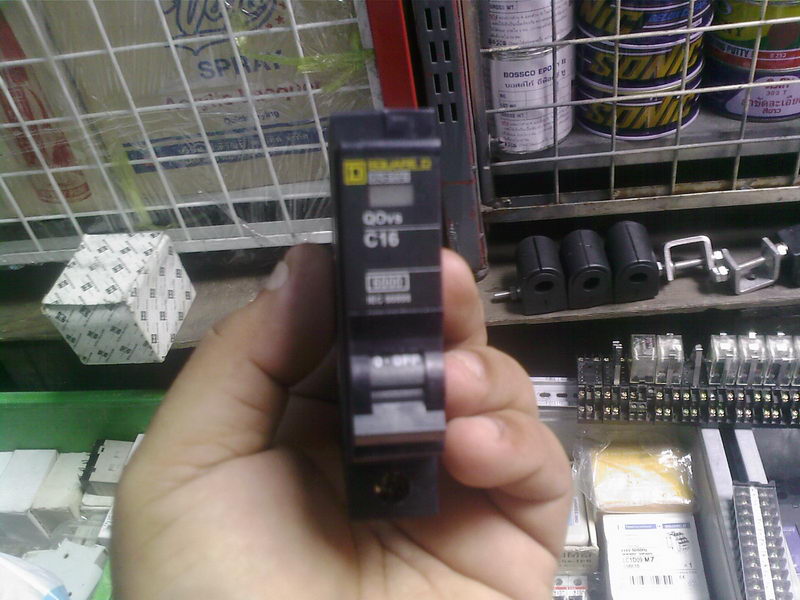

เบรคเกอร์ย่อย 16A ตัวที่ 1 บนสุด คงจะคุมวงจรไฟฟ้าเเสงสว่าง
เบรคเกอร์ย่อย 16A ตัวที่ 2 คงจะคุมวงจรไฟฟ้าเเสงสว่าง หรือ ส่วนอุปกรณ์ในห้องน้ำเช่น ปั้มอ่าง จากุสซี่
เบรคเกอร์ย่อย 20A ตัวที่ 3 คงจะคุมวงจรไฟฟ้าส่วนงานปลี๊กไฟ

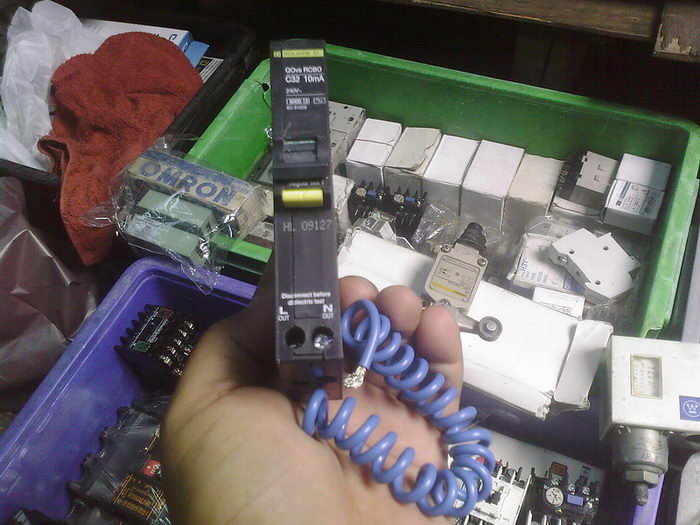

เบรคเกอร์ย่อย 32A ตัวที่ 4 คงจะคุมวงจรไฟฟ้าส่วนงานเครื่องทำน้ำร้อน เเละเป็นเเบบ ROCB
ส่วนฝั่งซ้ายที่คุมอีกชั้นหนึ่ง ก็เหมือนๆกันเเต่เยรคเกอร์ตัวล่างสุดเป็นเเบบเบรคเกอร์เเบบทั่วๆไป ( เครื่องทำน้ำอุ่นมีตัวเบรคเกอร์เเบบ ELCB ในตัว )

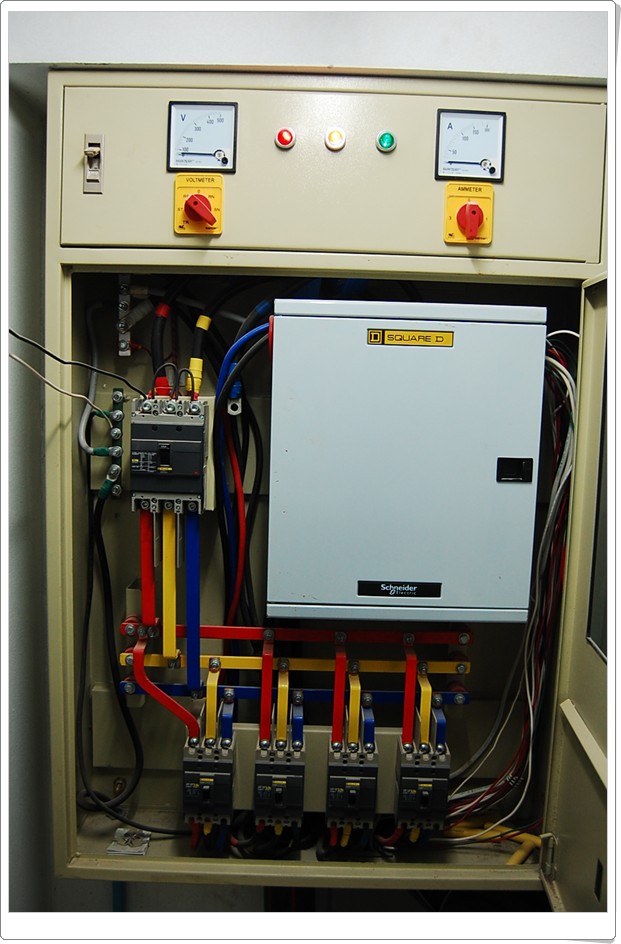

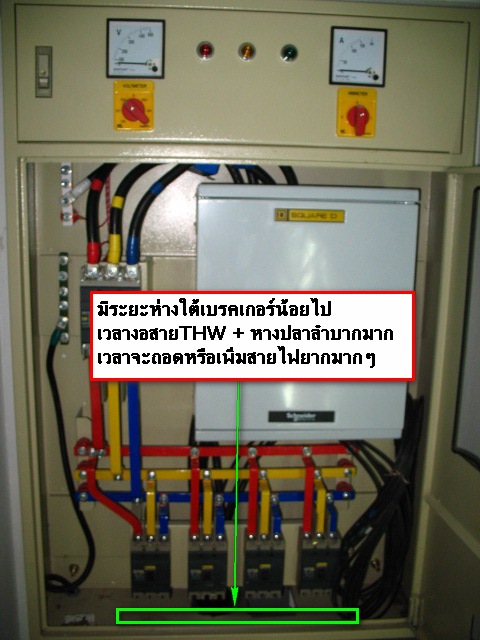

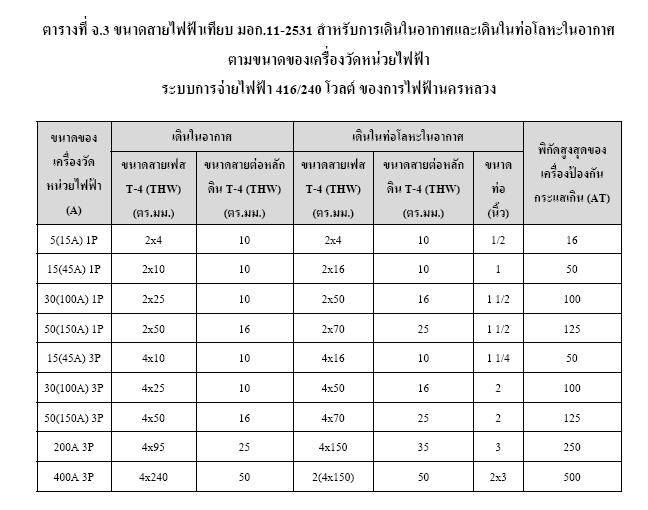

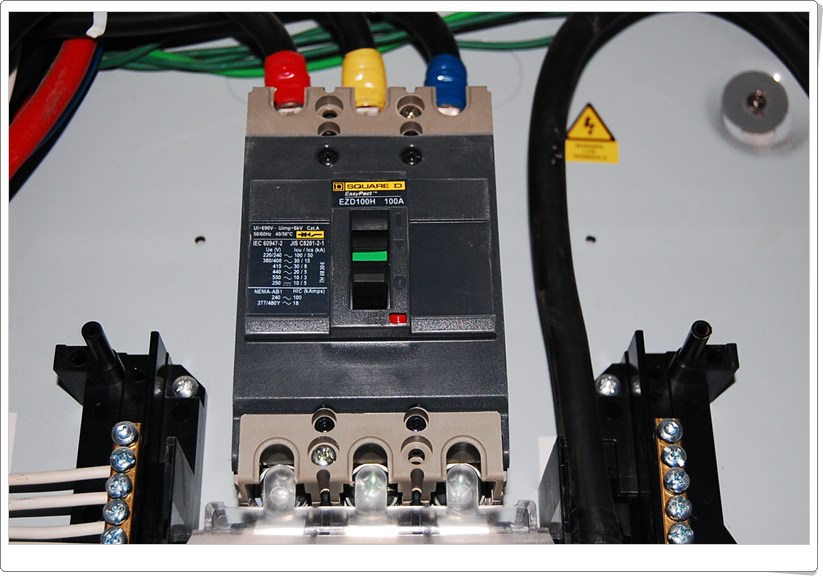

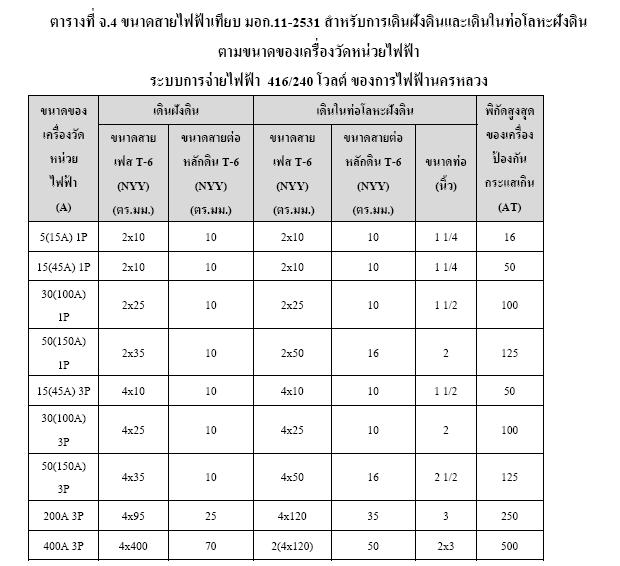

ดูโหลดการใช้งานมันไม่จำเป็นต้องใช้ เป็นคู้ไฟคอนซูเมอร์ยูนิตเเบบ 3 สาย/เบรคเกอร์ 100 A เเละ ค่าสายไฟเมน THW 35 SQ.MM เดินสายไฟขึ้นมาถึง 4 เส้น.......เสียดายเงินครับ
