รบกวนตรวจสอบผังการเดินสายในตู้โหลดเซ็นเตอร์ของบ้านด้วยครับ

ไม่ใช่ช่างไฟฟ้า แต่พอดีกำลังติดตั้งระบบไฟบ้านตัวเอง เป็นบ้านสองชั้น 4 ห้องนอน 3 ห้องน้ำ ใช้วิธีเหมาค่าแรงและซื้อของให้ช่าง

มีแอร์ 3 เครื่อง
เครื่องทำน้ำอุ่น 3 เครื่อง

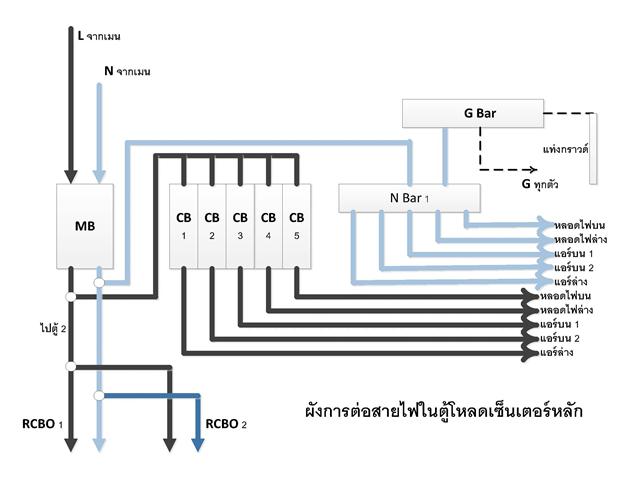

ได้ลองสเก็ตช์ผังคร่าวๆ ตามรูปข้างล่าง (ลอกๆ เอาแถวนี้) และก็ไปหาซ์้ออุปกรณ์มาครบหมดแล้ว เนื่องจากอยู่ ตจว.ที่พึ่งเดียวคือโฮมโปร ดังนั้นข้าวของจึงค่อนข้างจำกัดและราคาค่อนข้างแพง

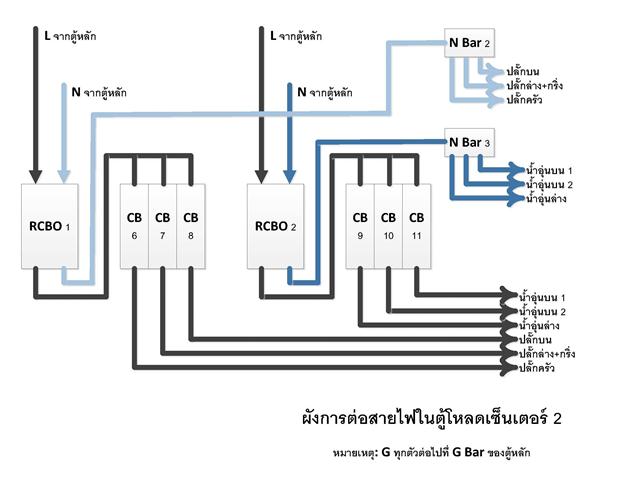

ตู้โหลดและอุปกรณ์เป็นของ ABB หมด ที่ต้องใช้ 2 ตู้ (คู้ละ 10 ช่อง) เพราะว่าแถวบ้านหาตู้ขนาด 20 ช่องไม่ได้

MB ขนาด 80 A
CB 1 ถึง CB 3  = 25  A
CB 4 และ  CB 5 = 10  A
CB 5 ถึง CB 11 = 25  A
RCBO 1 และ RCBO 2 = 40 A

รบกวนท่านผู้รู้หรือผู้มีประสบการณ์ช่วยดูด้วยครับว่าจะให้ช่างเดินสายอย่างนี้ถูกต้องหรือไม่

แก้ไขเมื่อ 27 ก.ย. 53 22:22:28

จากคุณ : vandyman
เขียนเมื่อ : 27 ก.ย. 53 22:19:49
