ความคิดเห็นที่ 1 มีครับแต่ RCBO ตัวเมน จะมีโหลดสูงสุดที่ 63 แอมป์ ใช้กับไฟฟ้า 1 เฟส 2 สาย หากเป็นไฟฟ้า 3 เฟส คงต้องใส่เมนเบรกเกอร์ที่ไม่ใช่ RCBO แล้วไปใส่ RCBO ลูกย่อยแทน ตามที่คุณ pinhead2000 แนะนำไว้ด้านล่างครับ แก้ไขเมื่อ 30 ก.ค. 54 23:23:32 จากคุณ : ChemKorat3 เขียนเมื่อ : 30 ก.ค. 54 18:24:22

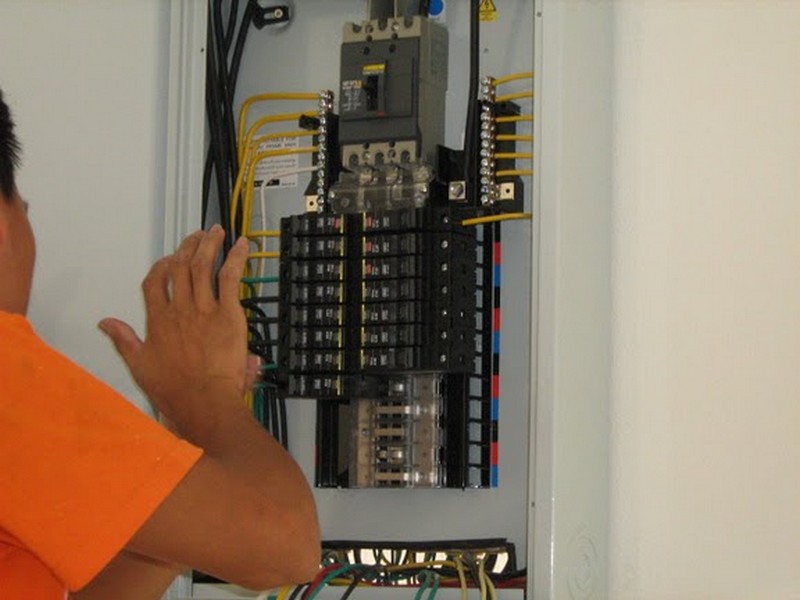

ความคิดเห็นที่ 2 สิ่งที่คุณต้องการเป็นตู้ Load center แบบมี Main breaker จะมี Main breaker แบบ 3 ขั้ว ทำหน้าที่เป็นตัวควบคุมหลักในการจ่ายกระแสไหลผ่านออกไปใช้งาน เเละ คุณต้องการเป็น ตู้โหลดเซนเตอร์ Square D เพราะหากเป็นยี่ห้ออื่นคุณหาซื้ออูปกรณ์ต่างๆได้ยาก ? ? ? ตู้โหลดเซนเตอร์ Square D เท่าที่จำได้ตู้โหลดเซนเตอร์ Square D ตัวใหญ่สุดจะมีวงจรย่อยสูงสุด 42 วงจรย่อย ดังนั้นคุณที่เเบ่งจัดให้มีการจ่ายโหลดประเภทต่างๆ แยกกันเช่น วงจรย่อยแสงสว่าง, วงจรย่อยเต้ารับ,วงจรย่อยเครื่องใช้ไฟฟ้า ,วงจรย่อยแสงสว่างและเต้ารับ,วงจรทั่วไป  ส่วนโหลดในวงจรย่อยนั้นเเนะนำว่าไม่ควรที่จะเกิน 60% ซึ่งถือเป็นการ เผื่อโหลดในอนาคต แต่รวมแล้วไม่เกิน 80%ของพิกัดวงจรย่อยในเเต่ละเฟส ที่มี Main breaker ควบคุม ( เช่น เลือกเบรคเกอร์เมนเเบบ 3 โพลขนาด 100 A  ดังนั้นกระแสใช้งานในเเต่ละเฟสโดยรวมไม่ควรเกิน 80 A ) ในกรณีของคุณเป็นตู้ load center เเบบไฟ 3 เฟส ตวรที่จะจัดวงจรย่อยให้บาล๊านทช์เฟส ซึ่งจะช่วยให้การใช้ไฟฟ้ามีประสิทธิภาพสูงสุด โดยแต่ละวงจร( เเต่ละเฟส ) ควรที่จะแบ่งโหลดให้มีค่าเท่าๆกันหรือใกล้เคียงกันการบาล๊านทช์เฟสที่ดีนั้นแต่ที่จะให้เเต่ละเฟสมีความต่างกันไม่เกิน 20% ถ้าต่างกันมากกว่านี้ก็ควรที่จะจัดการสลับวงจรเเบ่งเสียใหม่ให้มันบาล๊านทช์เท่าๆกันครับ หลังจากคุณจัดวงจรย่อยของโหลดต่างๆ ครบแล้ว ต้องที่จะต้องมีช่องวงจรย่อยสำรอง ( มีเซอร์กิตเบรคเกอร์ย่อยติดตั้งอยู่แต่ไม่มีการจ่ายไฟ ) และ มีช่องวงจรย่อยเป็นช่องว่างในคู้ Load center ด้วยครับโดยทั่วไปควรมีวงจรย่อยสำรอง และ วงจรย่อยว่างอยู่เผื่อเอาไว้ใช้งานอนาคต หรือ ประมาณ 20% ของจำนวนช่องเซอร์กิตเบรคเกอร์ย่อยตู้โหลดเซนเตอร์ที่เลือกมาใช้งาน รูปที่เเนบเป็น ตู้ Load center แบบมี Main breaker มีช่องย่อยใส่เซอร์กิตเบรคเกอร์ย่อยจำนวน 30 ช่อง แก้ไขเมื่อ 31 ก.ค. 54 01:25:31 จากคุณ : pinhead2000 เขียนเมื่อ : 30 ก.ค. 54 22:44:36

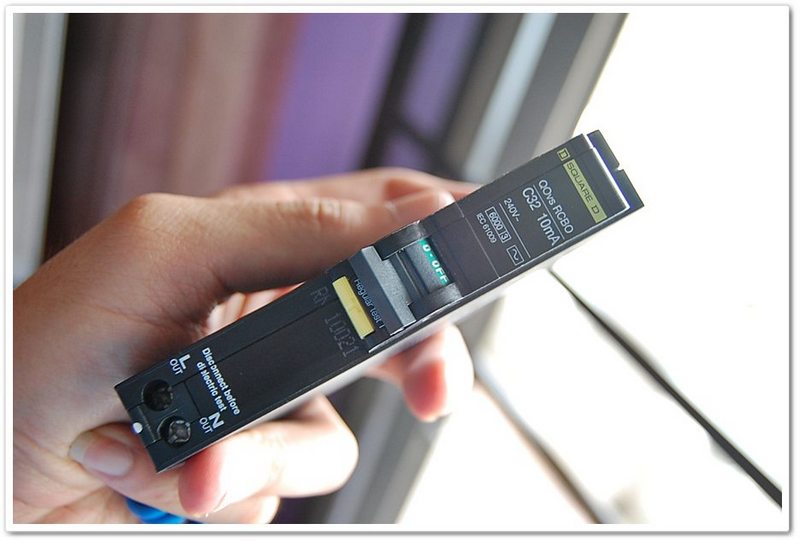

ความคิดเห็นที่ 3 ในกรณีคุณต้องการมีเบรคเกอร์กันดูด ( ELCB  เเละ RCBO ) ก็ควรเลือกใช้เป็นเเบบ ลูกเซอร์กิตเบรคเกอร์เเบบป้องกันไฟรั่ว,ไฟดูด เเบบย่อยใช้ควบคุมเฉพาะจุด จะดีกว่าเเบบการเลือกใช้เป็นเเบบเมนเบรคเกอร์เเบบป้องกันไฟรั่ว,ไฟดูด เบรคเกอร์ควบคุมทั้งระบบ ( มันมีข้อด้อยมากกว่าข้อดี ) ในกรณีของบ้านอาคารของคุณ คุณควรเลือกใช้ ลูกเซอร์กิตเบรคเกอร์เเบบป้องกันไฟรั่ว,ไฟดูด เเบบลูกย่อย ควบคุมเฉพาะส่วนปลั๊กไฟ,ปั้มน้ำ,,ไฟรั้วกำเเพงบ้าน เเละ งานประตูรีโมทหน้าบ้าน ส่วนเครื่องทำน้ำอุ่น ผมเลือกใช้เเค่ลูกเซอร์กิตเบรคเกอร์ย่อยธรรมดา เพราะเครื่องทำน้ำอุ่นไฟฟ้าเเทบจะทุกยี่ห้อ,เเทบทุกรุ่น จะมีเบรคเกอร์กันไฟรั่ว ELCB  อยู่ในเครื่อง+กับการเดินสายดินกับเครื่องทำน้ำอุ่น ก็เพียงพอได้มาตราฐานความปลอดภัยงานไฟฟ้าเเล้วครับ ( ในส่วนงานสายดิน ผมจะเล่าอธิบายการเลือกติดตั้งสายดินอย่างละเอียดในภายหลัง เพราะผมอาจจะเดินติดตั้งสายดินไม่เหมือนที่ทั่วๆไปเช้งาเท่าไรครับ ) ในรูปที่เเนบเป็น เบรคเกอร์ย่อยเเบบ RCBO ของ Square D ขนาด 32A ถ้าเป็นงานในบ้าน หรือ อาคารที่พักขนาดใหญ่ จะใช้ควบคุมเครื่องทำน้ำร้อน,น้ำอุ่น ขนาด 6000 วัตต์ ของใหม่ราคาประมาณ 1,300 บาท ในรูปที่เเนบเป็นของมือสองสภาพกริ๊ปๆ ราคา 650-700 บาท ผมเลยซื้อมาทิ้งเก็บไว้ 2 ตัว จากคุณ : pinhead2000 เขียนเมื่อ : 30 ก.ค. 54 23:32:25

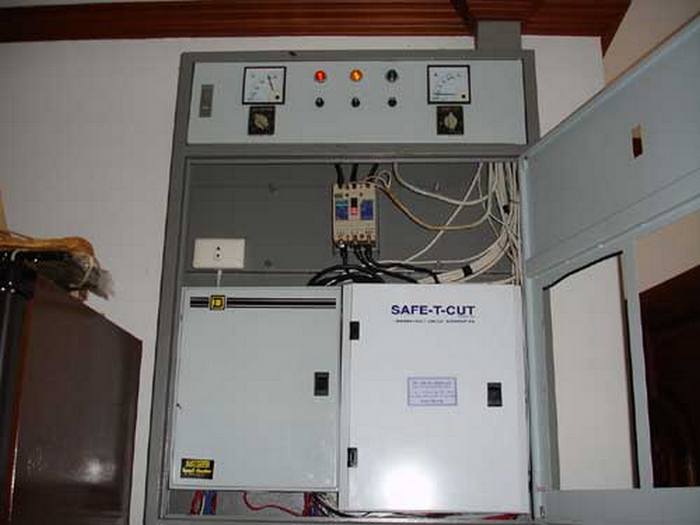

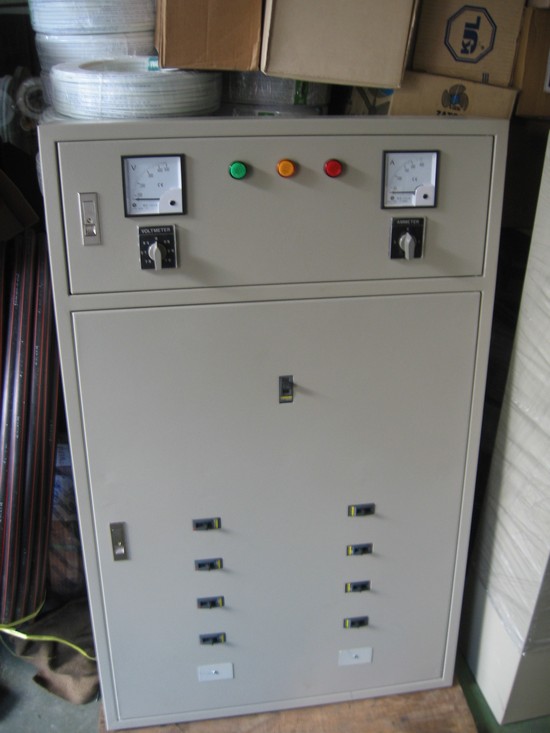

ความคิดเห็นที่ 4 ส่วนที่คุณบอกว่า ให้ช่วยออกแบบตู้ให้ด้วย อันนี้ผมไม่เข้าใจครับว่า บ้าน หรือ อาคารของคุณกำหนดการเลือกใช้ตู้เมนเป็นเเบบไหนกันเเน่ ? ? ?  เป็น ตู้ Load center แบบมี Main breaker  หรือ เป็นเเบบตู้เมน MDB. (Main distribution board ) ซึ่งเป็นตู้ควบคุมระบบไฟฟ้าหลัก มี Main Circuit Breaker เพื่อตัดต่อวงจรไฟฟ้าทั้งหมดของอาคาร เเละ มี บัสบาร์ทองเเดงเเบบทาสี , เซอร์กิตเบรคเกอร์เเยกคุมโซน,เครื่องวัดไฟฟ้า( ตรวจวัด AMP,VOLT ในเเต่ละเฟส ),ตัว current transformer (CT), VOLT/AMP Selector switch, Pilot lamp, ชุดฟิวส์คุมหลอด Pilot lamp กรุณาช่วยบอกให้ละเอียดกว่านี้ ว่าคุณต้องการเเบบไหน  บ้าน เเละ อาคารที่พัก ของคุณเป็นเเบบไหน,กี่ชั้น,กี่ห้องนอน,กี่ห้องน้ำ โหลดจำนวนอุปกรณ์ไฟฟ้าเท่าที่รู้ เท่าที่ใช้ ด้วยครับ เเบบงานไฟฟ้ามีมั้ย ? อาคารขนาดนี้น่าจะมี เเละ ควรมี ผรม.งานไฟฟ้า ซึ่งต้องเสนอเเบบ เเละ ราคางานตู้ไฟเมน MDB ให้คุณนะครับ ( หรือว่าไม่มี ? ) ในรูปที่เเนบเป็นตู้ไฟเมน MDB จะมีมาตรมิเตอร์ให้เราตรวจเช็ค AMP เเละ VOLT ที่สามารถตรวจสอบได้ทุกเฟสครับ เเละ ควรมีฟิวส์เเยกคุมในส่วนจุดนี้ด้วย ( เพื่อตรวจสอบ/ซ่อมบำรุง เช่น เปลี่ยนหลอดไฟไพล๊อตเเลมป์ ) ตู้ไฟเมน MDB ที่ดี ควรจัดวางตำเเหน่งเบรคเกอร์ย่อยเเยกโซน ควรที่จะเผื่อการโค้งเอาสายไฟที่เข้า-ออกจากเบรคเกอร์เพื่อเข้าสายไฟได้ง่าย เเต่ก็ไม่ใช่เผื่อไว้มากเกินไปจนตู้ไฟเมนใหญ่นั้นใหญ่โตจนเกินเหตุ เเละ มันเปลืองเงินโดยไม่มีประโยชน์ ในรูปคุณจะเห็นว่ามีการเผื่อเจาะช่องใส่เบรคเกอร์เพิ่มได้อีก 2 ช่องในอนาคต จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 00:03:57

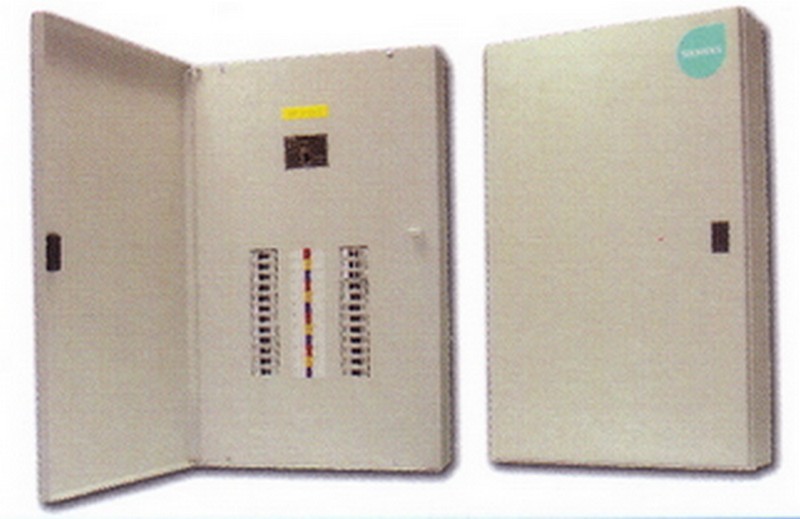

ความคิดเห็นที่ 5 โดยส่วนตัวผมนิยมใช้ตู้ Load center เเบบใช้ลูกเซอร์กิตย่อยรุ่น Main Lux เเบบ ยุโรป มากกว่ารุ่น PLUG IN เเบบอเมริกา ( เเบบที่ Square D ใช้ ) อีกอย่างผมยอมรับว่าตู้ Load center เเบบ Main Lux เเละ รุ่น Main Breacker แบบยุโรป มันหาซื้อยากจริงครับโดยเฉพาะตามต่างจังหวัด ( เเต่ของพวกนี้คุณหาซื้อกันบ่อยๆหรือ ? ) ส่วนตัวผมชอบระบบบาร์ของเเบบทางยุโรปมากกว่า เเละ ตัวเซอร์กิตเบรคเกอร์ย่อยเเบนด์ยี่ห้อทาง ยุโรป โดยรวมคุณภาพดีกว่า ( ความคิดเห็นส่วนตัว ) เราเลือกเเบ่งจัดโซน เเบ่งส่วน มีลูกเล่นให้เราเลือกใช้ เเละ ยืดหยุ่นในการใช้งานมากกว่าโดยเฉพาะในตู้คอนซุมเมอร์ยูนิตเฟสเดียวแบบยุโรป แก้ไขเมื่อ 31 ก.ค. 54 01:17:43 จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 01:15:12

ความคิดเห็นที่ 6 โดยส่วนตัวผมไม่เเนะนำการเลือกใช้ เซฟ ที ตัท เเบบ 3 เฟส/380-220V เหตุผลเพราะในมาตราฐานเรื่อง ความปลอดภัย ผมเน้นเรื่องการต่อสายดินมาเป็นอันดับเเรก, การเลือกใช้ พวกเครื่องป้องกันไฟดูด หรือ ELCB หากคุณไม่เเยกวงจรในบ้านดีๆ หรือ งานเดินสายไฟฟ้าในผนังหากเดินไม่ดี คุณซื้อ เซฟ ที ตัท มาก็เเพงอาจจะหงุดหงิด ที่มันเอาเเต่ทิปตัดๆ ถ้าคุณตั้งความไวที่ 5 ma โดยเฉพาะช่วงฝนตกหนักๆหลายๆวัน จะมีความชื้นในผนังสูง ท่อที่เดินสายไฟในผนังเดินไม่ดีฉนวนสายไฟมีรอยฉีกขาดมีไฟรั่วเมื่อผนังบ้านชื้น ก็เล่นทิปตัดทั้งวัน หรือ เเอร์ที่เริ่มเก่าเริ่มเสื่อมชำรุดมีไฟรั่วเยอะในช่วงที่ คอมเพลสเซอร์เเอร์สตาร์ท คุณพี่ เซฟ ที คัท ก็ทิปตัด เบ็ดเสร็จก็ต้องเเก้ไขเเยกวงจรไฟส่วนเเอร์ เเละ ตุ้เย็น ออกจากวงจรที่มีเซฟ ที คัท คุมอยู่ออกมาต่างหาก ทำให้วงจรไดอะเเกรมไฟฟ้าบ้านคุณจะมี 2 ส่วน ส่วนที่ผ่าน เซฟ ที คัท กับ ส่วนที่ไม่ผ่าน เซฟ ที คัท การใช้ เซฟ ที คัท ปัญหาที่น่าปวดหัวมากที่สุดคือ เวลามันทิปตัด หากคุณไม่ใช่ช่างอย่างผม หรือ ช่างไฟฟ้าที่มีประสบการณ์ การที่จะหาจุดไฟรั่วมันไม่ได้หมูทำอะไรก็อร่อยทุกเคสนะครับ บางเคสกว่าจะหาเจอมันก็ไม่ใช่เรื่องง่ายครับ บางทีกว่าจะหาจุดไฟรั่วหาเจอ ก็เล่นใช้เวลาเป็นวันๆ อีกอย่างส่วนใหญ่ช่างที่มาติดตั้งเซฟ ที คัท ก็จะมักติดตั้งเเบบง่ายๆคือ ใส่ไว้หลัง เมนเบรคเกอร์ใหญ่ เเต่ต้องก่อนวงจรย่อยในบ้าน มักติดตั้งเเบบนี้ก็จบงานเค้าเเล้วครับ เพราะมันง่ายที่สุดเเต่เวลา เเต่เวลามันทิปเเบบ ไม่รู้มันทิปตัดเพราะอะไรคุณหาจุดไฟรั่ว หรือ ไฟช๊อต ก็ทำได้ลำบากเพราะไฟดับทั้งบ้าน ยิ่งเป็นเวลากลางคืน หรือ ช่วงฝนตกหนัก มันหายาก เเละ ลำบากมากๆครับ ข้อดีที่นึกได้คือ การประหยัดเงินที่คุณไม่ต้องซื้อ ELCB คุมย่อยเป็นส่วนๆซึ่งมันมีค่าใช้จ่ายมากพอสมควร แต่มันมีข้อเสียคือ เวลาทำงาน มีไฟรั่วก็จะทิปตัดไฟที่บ้านคุณทั้งหมดตามที่เล่ามาครับ รูปที่เเนบ เป็นตู้ไฟเมนเเบบผสมรวมมิตรมีทั้งเป็นเเบบ ตู้ MDB + SAFE T CUT+ ตู้ Load center เเบบ Main Lugs แก้ไขเมื่อ 31 ก.ค. 54 02:37:48 จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 01:59:47

ความคิดเห็นที่ 7 ซ้ำ แก้ไขเมื่อ 31 ก.ค. 54 02:05:36 จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 02:04:27

ความคิดเห็นที่ 8 เครื่องตัดกระแสไฟฟ้ารั่วลงดินอัตโนมัติระบบ 3 เฟส 4 สาย เซฟ ที คัท ในรุ่นนี้ทั้ง 2 เจ้า ต่างปรับปรุงเเก้ไขออกมาเรื่อยๆ อย่างรุ่นในรูปที่เเนบก็ตกรุ่นไปเเล้วครับ มีการเปลี่ยน เซอร์กิตเบรคเกอร์ เเละ เบรคเกอร์ ELCB ที่ใช้ไปใช้รุ่นอื่นเเทนเเล้วครับ แก้ไขเมื่อ 31 ก.ค. 54 02:55:29 จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 02:17:16

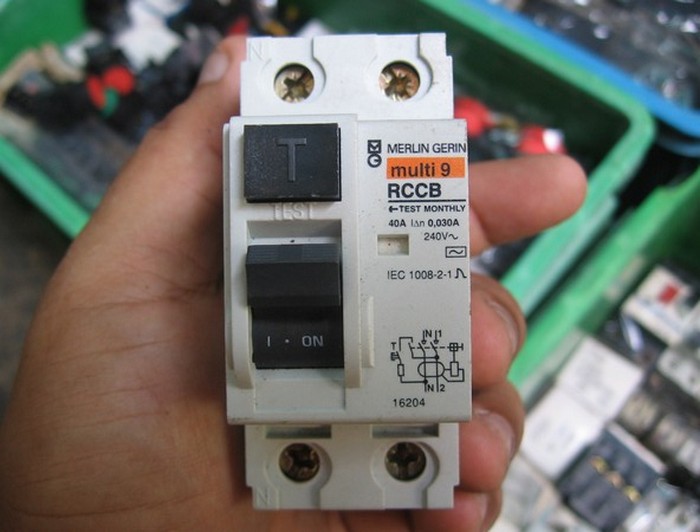

ความคิดเห็นที่ 9 อันนี้เป็น เซอร์กิตเบรคเกอร์ย่อยเเบบ ELCB หรือ RCCB เเบบ ยุโรป ยี่ห้อดังยี่ห้อMERLIN GERIN ขนาด 40 A มีมาหลายสิบตัว( เทสเเล้ว ) ราคาเเค่ 400 บาท ผมเลยซื้อมาให้เพื่อนเอาไปใส่คุมส่วนปลั๊กไฟเพิ่มเติม  เเละ เครื่องทำน้ำอุ่นขนาด 6,000 วัตต์ เบรคเกอร์ย่อยเเบบกันไฟรั่วเเบบ ยุโรป จะเหมือนของทาง ญี่ปุ่น ที่ระบบตรวจสอบไฟรั่วที่นิวตรอน จะไม่มีสายไฟสีฟ้าที่ม้วนเป็นไส้กระสือเเบบของ Square D ใช้ จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 02:33:31

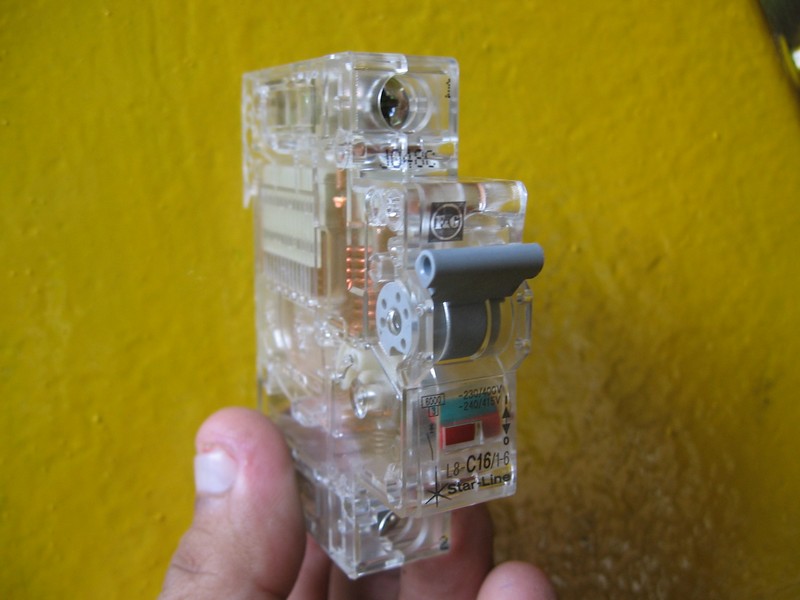

ความคิดเห็นที่ 10 อันนี้เป็น เซอร์กิตเบรคเกอร์ย่อย เเบบ ยุโรป ยี่ห้อ F&G ของประเทศ ออสเตรีย โดยรวมเป็นเเบนด์ยี่ห้อ ที่มีคุณภาพดียี่ห้อหนึ่ง พอดีผมได้เบรคเกอร์เเบบใสเปลือยเป็นของขวัญที่ระลึกไว้ดูการออกแบบ เเละ การทำงานของเบรคเกอร์ จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 03:25:50

ความคิดเห็นที่ 11 ด้านข้าง จริงๆอยากจะอธิยายหลักการทำงานของ วงจร/ขั้นตอนการตัดทิป เเต่มันจะยาวเกินไป เอาไว้คราวหน้าเเล้วกันครับ แก้ไขเมื่อ 31 ก.ค. 54 03:36:26 จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 03:31:22

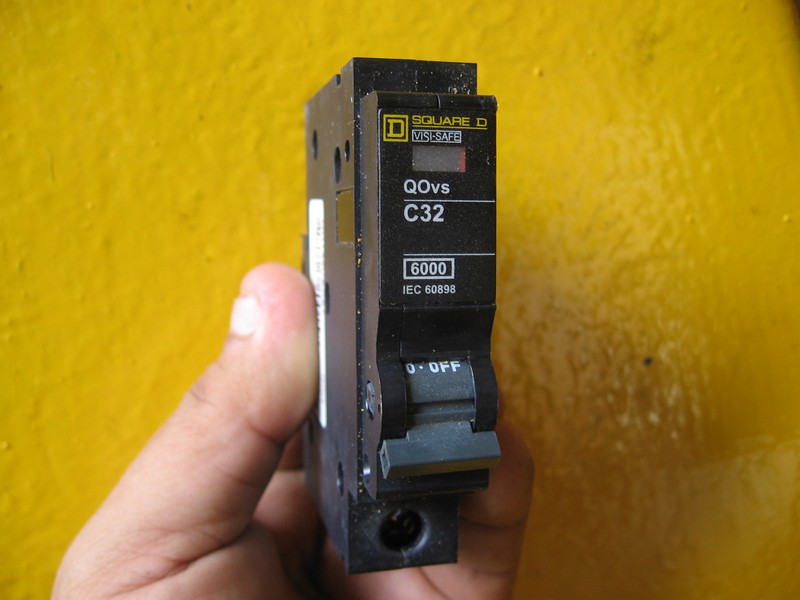

ความคิดเห็นที่ 12 อันนี้เซอร์กิตเบรคเกอร์ย่อย เเบบ PLUG IN ของ Square D ขนาด 32A เเบบทั่วๆไป จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 03:40:42

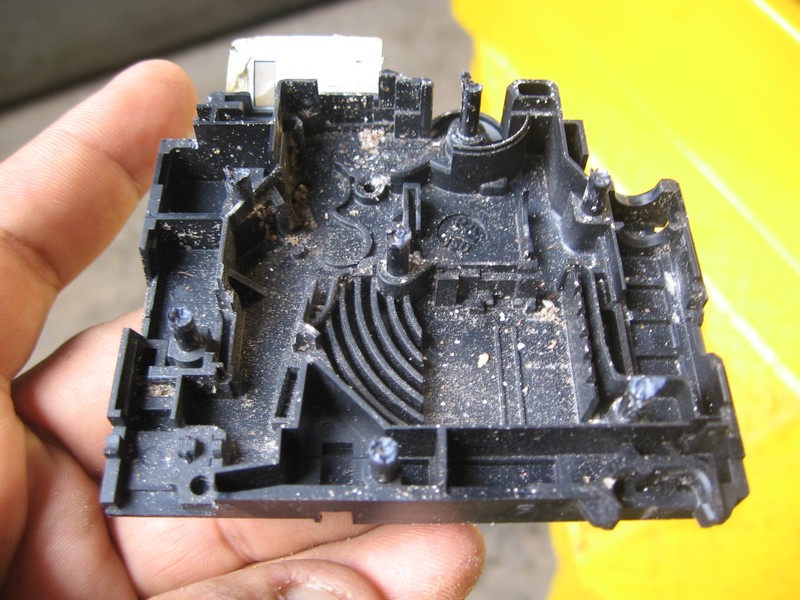

ความคิดเห็นที่ 13 เซอร์กิตเบรคเกอร์ย่อย เเบบ PLUG IN ของ Square D ใช้งานประมาณ 2 ปี เมื่อผ่ารื้อพบว่ามีฝุ่นผงที่ถูกดูดเข้าไปจากกระเเสไฟไหลผ่านภายในเยอะพอสมควร จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 03:49:34

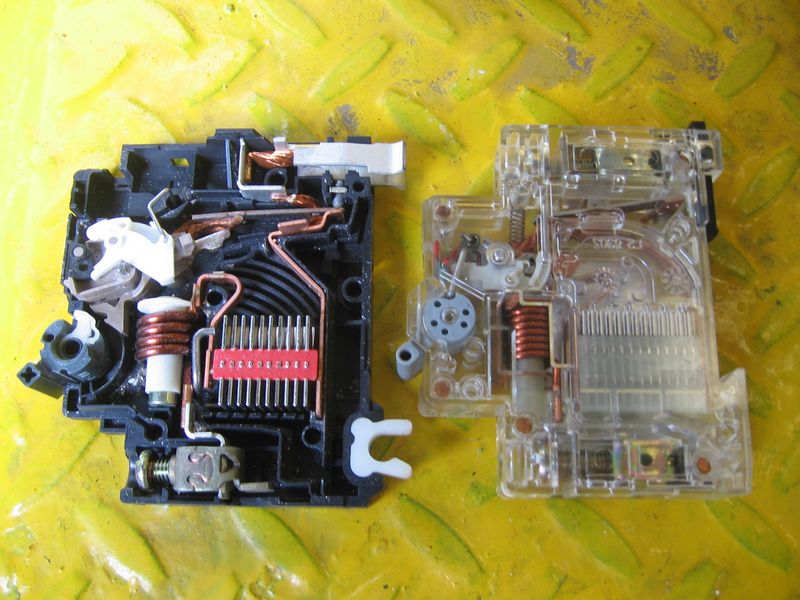

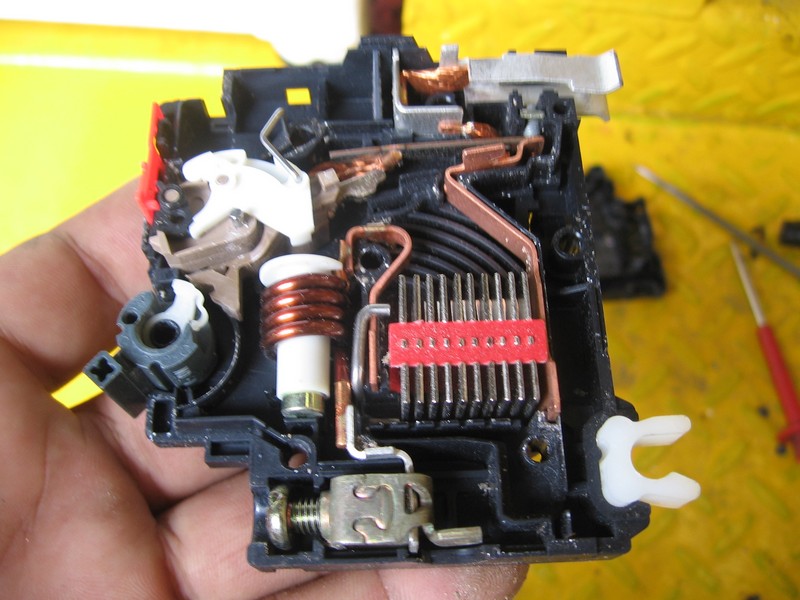

ความคิดเห็นที่ 14 ภายในเซอร์กิตเบรคเกอร์ย่อย เเบบ PLUG IN ของ Square D ที่เราใช้ๆกัน ผมมือบอนตามประสาช่าง รื้ออกมาเพราะอยากรู้ว่ามันออกแบบยังไง จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 03:53:22

ความคิดเห็นที่ 15 เทียบทั้ง 2 ยี่ห้อ ช่วงนี้ไม่ว่างไม่งั้นจับเทสทดสอบ เเบบไฟชีอค,ป้อนไฟเกิน เเก้เซ้งเเบบมันส์ๆเเล้วครับ จากคุณ : pinhead2000 เขียนเมื่อ : 31 ก.ค. 54 04:07:01

ความคิดเห็นที่ 16 โอ้โห ตอบตั้งแต่เกือบห้าทุ่มถึงตีสี่! นับถือความตั้งใจจริงๆครับ ขอบคุณที่มาให้ความรู้ครับ จากคุณ : Slow เขียนเมื่อ : 31 ก.ค. 54 07:34:45

ความคิดเห็นที่ 17 คุณ pinhead2000 สุดยอด ใจเป็นแม่น้ำเลยครับ จากคุณ : บุณฑริก เขียนเมื่อ : 31 ก.ค. 54 07:51:33

ความคิดเห็นที่ 18 อยากดูวิธีต่อสายดินกับเทสเบรกเกอร์ ^^ จากคุณ : Zionism เขียนเมื่อ : 31 ก.ค. 54 16:56:39

ความคิดเห็นที่ 19 สงสัย  ในรูปที่2  ทำไมถึงใช้สายสีเขียว มาทำเป็นสาย Line......ครับ อันนี้ต่อแบบชั่วคราว หรือถาวรครับ จากคุณ : เสือห้าว เขียนเมื่อ : 31 ก.ค. 54 20:34:22

ความคิดเห็นที่ 20 ขอบคุณ คุณ pinhead2000 มากครับ ส่วนเรื่องตู้ที่ต้องการคงเป็นแบบ main breaker ในความคิดเห็นที่ 2  ตู้จะใช้กับบ้าน 3 ชั้น ไฟ 3เฟส 15/45 มี 7 ห้องนอน 6 ห้องน้ำ 1 ห้องรับแขก แต่ละห้องนอนเดินสวิทซ์แอร์ไว้แล้ว ห้องน้ำก็เดินสวิทซ์ทำน้ำอุ่นไว้แล้ว จริงๆก็มีช่างไฟฟ้ามาจากผู้รับเหมาอีกที เพียงแต่ผมอยากได้การเดินตู้แบบที่คุณpinhead2000 แนะนำในกระทู้ก่อนๆ ผมขอรบกวนถามเป็นข้อๆเลยนะครับ 1. ถ้าผมจะใช้ตู้แบบในความคิดเห็นที่ 2 โดยไม่ต่อผ่าน safe t cut ผมต้องซื้อลูกเซอร์กิตเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูดกี่อันครับ เห็นคุณ pinhead2000 แนะนำ ุ้ควบคุมเฉพาะส่วนปลั๊กไฟ,ปั้มน้ำ,,ไฟรั้วกำเเพงบ้าน เเละ งานประตูรีโมทหน้าบ้าน ใช้ 4 อันพอใช้ไหมครับ ต้องส่วนไหนเพิ่มไหมครับ แล้วควรจะซื้อแบบกี่แอมแปร์ และ ka 2.ถ้าจะใช้แบบยุโรป อย่าง siemens ก็ทำในลักษณะเดียวกันใช่ไหมครับ คือ ซื้อลูกเซอร์กิตเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูด มาเพิ่ม แต่เห็นช่างบอกว่า main breaker siemens มีกันดูดกันรั่ว อยู่แล้ว ก็ยิ่งดีใช่ไหมครับ 3. ตู้ และ เซอร์กิตเบรคเกอร์ย่อย ของ siemens หรือ ของทางยุโรป มีร้านแนะนำไหมครับ แถววรจักร คลองถม เยาวราช ก็ได้ครับ แบบมีช่างแนะนำยิ่งดี ( หลังไมค์ก็ได้ครับ) ขอบคุณมากๆครับ จากคุณ : jsh เขียนเมื่อ : 31 ก.ค. 54 21:17:44

ความคิดเห็นที่ 21 ทำไม เวลาพูดถึงเบรกเกอร์กันดูด ทุกคนจะเน้นไปที่ saft T-Cut ขอออกตัวก่อนนะครับ ว่าผมไม่ได้มีส่วนได้ส่วนเสียอะไร แต่เบรกเกอร์กันดูดมีตัวเลือกเยอะกว่า Saft T-Cut อีกทั้งมาตรฐานการผลิตก็สูงกว่า ลองดูโครงการตึกสูงหรืออาคารขนาดใหญ่ๆ ไม่มี saft T-Cut ติดให้เห็นหรอกครับ ไม่ใช่ว่าของเค้าไม่ดี แต่มีตัวเลือกที่ดีกว่านั้น จากคุณ : Machine Tool เขียนเมื่อ : 1 ส.ค. 54 08:50:47

ความคิดเห็นที่ 22 เเนะนำเป็น ตู้ Load center แบบมี Main breaker ของ Square D จะเหมาะสมกว่าครับ เพราะถามร้านที่รู้จักกันตู้ Load center แบบมี Main breaker เเบบ DIN/เเบบ ยุโรป ช่องย่อยๆเบอะๆมีของ ABB เเต่เป็นงานจีน โดยรวมคุณงานงานไม่ค่อยเวิร์ค เเละ หาซื้อยากมาก โดยทั่วไปมักจะใช้เป็นเเบบ Main Lux มากกว่าครับ............ที่สำคัญช่างไฟบ้านเราจะถนัดการติดตั้งตู้ Load center ของ Square D มากกว่าครับ ส่วนการเลือกใช้เซอร์กิตเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูด ผมเเนะนำว่าใช้คุมเฉพาะงานปลั๊กไฟ หรือ อุปกรณ์ที่คุณ หรือ คนในครอบครัวมีโอกาสโดนไฟดูดได้เช่น ชุดประตูหน้าบ้านเเบบมอเตอร์ไฟฟ้าควบคุมด้วยรีโมท,กริ่งประตูหน้าบ้าน, บางอย่างเราลดระดับเหลือเเค่ใช้เซอร์กิตเบรคเกอร์ย่อยเเบบทั่วไป/มาตราฐาน เเต่มีการต่อสายดินให้ถูกต้องก็เพียงพอเเล้วครับเช่น จุดปั้มน้ำ,จุดเครื่องปรับอากาศ ( คอลย์ร้อน/คอนเดนซิ่งยูนิต )  ส่วนเครื่องทำน้ำอุ่น/น้ำร้อน ถ้าตัวเครื่องมีเบรคเกอร์กันไฟรั่วประเภท ELCB อยู่ในเครื่อง+ติดตั้งสายดินเเนะนำให้ใช้เเค่เซอร์กิตเบรคเกอร์ย่อยเเบบทั่วไป/มาตราฐาน ก็พอเเล้วครับ เนื่องจากเซอร์กิตเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูด ไม่ได้เป็นเมนเบรคเกอร์ของระบบไฟฟ้า  เเละเป็นเเค่งานบ้านพักอยู่อาศัยขนาดพิกัด 5 ka ก็พอเเล้วครับส่วนขนาดเซอร์กิตเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูด  ที่ใช้ควบคุม ถ้าเป็นจุดปลั๊กไฟเเนะนำขนาด 20A หากเป็นเครื่องทำน้ำร้อน 6000W ที่ไม่มีเบรคเกอร์กันไฟรั่วประเภท ELCB เช่นยี่ห้อ Siemens เเนะนำขนาด 32A ครับ ส่วนช่างไฟไม่มีครับช่วงนี้ ส่วนใหญ่ตรงส่วนงานติดตั้งตู้ Load center , ตู้เมน MBD , ตู้คอนซูเมอร์ยูนิต ผมมักจะเป็นคนคุมติดตั้งเอง เบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูดเเบบ RCBO ของ Square D มีงบน้อยเเนะนำให้ซื้อเป็นเเบบมือสองสภาพหริ๊ปๆมาใช้ก็ได้ครับ เซฟเงินได้เยอะครับเพราะของใหม่ ราคาลดเเล้วราคาประมาณ 1300 บาท/อัน คุมจุดปลั๊กไฟ 3 ชั้น ก็ 3 อัน,เเยกส่วนครัวออกมาต่างหากก็อีก 1 อัน ,ประตุหน่าบ้าน/รีโมท+กริ่งหน้าบ้าน ก็อีก 1 อัน หยาบๆมี 5-6 อันครับ รูปที่เเนบเบรคเกอร์ย่อยเเบบป้องกันไฟรั่ว,ไฟดูดเเบบ RCBO ของ Square D มือสองสภาพกริ๊ปๆราคา 650-700 บาท/อัน ที่คลองถม ( รูปภาพเป็นของคนในบอร์ดนี้ที่ไปซื้อมาเพียบร่วมๆ 10 อัน ยังมีไปเเอบหลอกถามคนขายถึงตัวผมทำไมก็ไม่รู้ ) แก้ไขเมื่อ 02 ส.ค. 54 00:23:28 จากคุณ : pinhead2000 เขียนเมื่อ : 2 ส.ค. 54 00:22:41

ความคิดเห็นที่ 23 ลืมรูป จากคุณ : pinhead2000 เขียนเมื่อ : 2 ส.ค. 54 00:23:56
