เรียนท่าน จขกท. ผมมีความเห็น ดังนี้

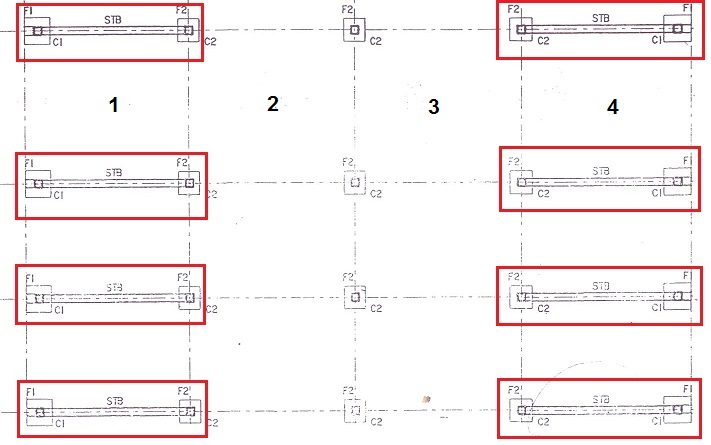

เข้าใจว่า บ้านแถว ๒ ชั้น ห้องที่ ๑ และ ๔ น่าจะอยู่ชิดเขตที่ดิน จึงทำให้ฐานราก ของห้องที่ ๑ และ ๔ เป็นฐานรากเยื้องศูนย์ เนื่องจาก นน. ของอาคาร ที่ถ่ายลงมาจากเสาตอม่อและฐานราก ไม่อยู่ในศูนย์เดียวกัน
วิธีการออกแบบฐานรากเยื้องศูนย์ จะมี ๒ แนวทาง ดังนี้
-- ให้ฐานรากรับ นน. ของอาคาร ที่ถ่ายลงมาจากเสาตอม่อ และโมเมนต์จากการเยื้องศูนย์ ของเสาตอม่อและฐานราก หรือ
-- ให้ฐานรากรับเฉพาะ นน. ของอาคาร เพียงอย่างเดียว แนวทางนี้ จะต้องเพิ่มโครงสร้าง เพื่อรับ นน.ของอาคาร ที่ถ่ายลงมาจากเสาอาคาร จากนั้น จึงถ่าย นน. ทั้งหมด ไปที่ฐานราก ซึ่งโครงสร้างที่เพิ่มมานี้ เรียกว่า คานฐานราก ( strap beam ) จะอยู่ต่ำกว่าคานคอดิน คานฐานรากนี้ จะมีฐานรองรับ ( support ) อยู่ที่เสาตอม่อของฐานรากด้านชิดเขตและด้านใน ปลายคานด้านชิดเขต จะเป็นคานยื่น เพื่อรับ นน. ของอาคาร ที่ถ่ายลงมาจากเสาอาคาร ตามที่กล่าวไว้ข้างต้น
กรณีกระทู้นี้ เป็นการออกแบบ ในแนวทางที่ ๒ ส่วนฐานราก ของห้องที่ ๒ และ ๓ เป็นฐานรากร่วมศูนย์ จึงไม่ต้องมีคานฐานราก ครับ
สรุป
-- คานฐานราก ของห้องที่ ๒ และ ๓ ไม่ต้องมี ครับ
แก้ไขตัวสะกด
แก้ไขเมื่อ 11 ต.ค. 54 19:59:02
| จากคุณ |
:
thitiwat
|
| เขียนเมื่อ |
:
11 ต.ค. 54 19:53:39
|
|
|
|
...ขอความรู้เรื่องโครงสร้างของบ้านครับ...
