ความคิดเห็นที่ 1 เบรกเกอร์ (เซอร์กิตเบรกเกอร์) หมายถึง อุปกรณ์ที่สามารถใช้ตัดต่อหรือปลดวงจรไฟฟ้าได้ และสามารถตัดวงจรเมื่อมีการใช้กระแสไฟฟ้าเกินและเกิดลัดวงจรได้โดยอัตโนมัติ แต่ไม่สามารถตัดวงจรเมื่อมีไฟรั่วลงดินหรือดูดคนหรือสัตว์เลี้ยง โดยจะมีพิกัดการทนกระแสของตัวเบรกเกอร์ เช่น 45A, 20A, 15A (แอมป์) เป็นต้น หน้าตาตัวเบรกเกอร์ครับ แก้ไขเมื่อ 26 ก.พ. 55 14:29:25 จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 14:27:03

ความคิดเห็นที่ 2 เบรกเกอร์ตัดไฟรั่ว-ไฟดูด (ชือเรียกต่างๆ: ELCB ,RCCB , RCBO , RCD) หมายถึง สวิตช์อัตโนมัติที่สามารถตัดไฟได้อย่างรวดเร็วภายในระยะเวลาที่กำหนด เมื่อมีกระแสไฟฟ้ารั่วไหลลงดินในปริมาณที่มากกว่าค่าที่กำหนดไว้หรือดูดคนหรือสัตว์ เครื่องตัดไฟรั่วมักจะใช้เป็นอุปกรณ์ป้องกันเสริมกับระบบสายดิน เพื่อป้องกันอันตรายจากไฟฟ้าดูดกรณีเครื่องใช้ไฟฟ้าที่ใช้มีไฟรั่วเกิดขึ้น หน้าตาคล้ายเบรกเกอร์ปกติแต่ให้สังเกตุจะมีปุ่ม Test เอาใว้ให้ เพื่อทดสอบการตัดวงจร จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 14:40:25

ความคิดเห็นที่ 3 พระเอกของเราครับ เรียก RCD (Residual current device) แล้วกัน ตัวที่จะติดตั้งครับ เป็นของ Bticino ครับ จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 14:50:16

ความคิดเห็นที่ 4 มาดูการติดตั้งกันครับ โดยตู้คอนซูมเมอร์ยูนิตนั้นทางโครงการบ้านเขาจะติดตั้งมาให้แล้ว แต่เบรกเกอร์ภายในจะเป็นแบบ เซอร์กิตเบรกเกอร์ ปกติ คือถ้าไฟดูดคนหรือรั่วลงดินจะไม่ตัด จะตัดต่อเมื่อไฟช็อตกัน (L กับ N เจอกัน) หรือใช้ไฟเกินพิกัดของตัวเบรกเกอร์ (Over load) หน้าตาจะเป็นแบบนี้ครับ (เป็นตู้ของ Bticino) จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 14:57:15

ความคิดเห็นที่ 5 แม้จะน้อยไปนิด แต่ก็มีเนื้อหาไม่น้อย ให้กิ๊ฟ  คร๊าบบบบบบ จากคุณ : Johngoodman เขียนเมื่อ : 26 ก.พ. 55 15:03:20

ความคิดเห็นที่ 6 ดูการ wiring สายภายในตู้ อาจจะยุ่งไปหน่อยนะ ก่อนอื่น ต้องขอเตื่อนกันก่อนนะครับ ถ้าไม่ชัวว่าทำเองได้ ให้จ้างช่างที่มีประสบการณ์ทำดีกว่านะครับ เพราะจะมีขั้นตอนต่อสายไฟเมน ที่ต้องปลดสายไฟและต่อกลับ โดยที่มีกระแสไฟฟ้าอยู่นะครับ ถึงแม้เราจะ Off Main เบรกเกอร์แล้วก็ตาม ต้องใช้ความระมัดระวังเป็นพิเศษ โดยวงจรที่จะต่อคือ เข้าก่อน Main เบรกเกอร์เดิม คือจากสายไฟมิเตอร์หน้าบ้าน มาเข้าที่ตัว RCD แล้วไปที่ตัว Main เบรกเกอร์เิดิม และเข้าเบรกเกอร์ย่อยอีกที่ ตามรูปวงจร จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 15:11:11

ความคิดเห็นที่ 7 ที่บ้าน ติด RCD หลัง MCB จะเป็นอะไรไหมหนอ ... จากคุณ : ไฟลามทุ่ง เขียนเมื่อ : 26 ก.พ. 55 15:42:22

ความคิดเห็นที่ 8 โดยดูจากรูป คห4 แล้ว ง่ายสุดคือ เอาตัว RCD ติดตั้งบน bar ถัดจาก Main เบรกเกอร์ เหมื่อนรูปวงจร โดยขยับเบรกเกอร์ย่อยออกไป แต่ปัญหาคือสายไฟที่ต่อเข้าเบรกเกอร์ย่อยมันสั้น เขาทำมาซะพอดี ขยับไปไม่พอ คือมันต้องต่อสายไฟใหม่อีก ไม่เอาดีกว่า เลยต้องเอาตัว RCD ไปใว้ช่อง bar สุดท้าย (เดิมเหลือ 4ช่อง) ย้ายสายเมนตามไปละกัน ดึงลูกย่อยออกก่อน จะได้จัดสายใหม่ เอา RCD ติดใว้ช่องขวาสุด Off main เบรกเกอร์ก่อนนะครับ จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:00:17

ความคิดเห็นที่ 9 ติดหลัง Main เบรกเกอร์ ไม่ชั่วเรื่องนี้นะครับ คิดว่าคงไม่่น่าจะเป็นไรหรอกครับ ผมเอาตามคู่มืออะครับ ต่อครับ จากนี้คือขั้นตอนที่ต้องระวังเป็นพิเศษครับ คือเราจะย้ายสายเมน L ที่มีไฟอยู่จาก Main เดิมมาที่ตัว RCD ปลดสายออกมาครับ แล้วใช้ปอกสายไฟหุ้มทองแดงที่โผล่ออกมาใว้ แล้วพันเทปสายไฟพันหนาครับ ตามรูป เอาปอกสายไฟมาหุ้มแล้วพันเทปหนาๆเลย จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:10:53

ความคิดเห็นที่ 10 จัดสายไฟ พอให้ไม่ยุ่งกันเกินไป อาจจะจัดยากหน่อย สายแข็งมาก ระวังมากด้วย แล้วจัมเข้าที่ RCD ครับใว้ก่อนเลยครับ off RCD เอาใว้ด้วย จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:16:49

ความคิดเห็นที่ 11 จากนั้นจัมสาย N จาก bar ด้านบน โดย bar นี้จะลง Group เอาใว้ก่อนเข้า RCD ตามหลักของการไฟฟ้าครับ จากน้น ก็ต่อสายไฟจาก RCD เข้า Main เบรกเกอร์เดิม ให้ถูกเฟสเดิมด้วยครับ L-N และก็จัดสายไฟที่เหลือพอที่จะจัดใด้ ใส่เบรกเกอร์ย่อยกลับเข้าไปเหมือนเดิม จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:23:38

ความคิดเห็นที่ 12 เกือบเสร็จแล้ว ทดสอบ On RCD ปกติ , On Main เบรกเกอร์ ปกติ และใล่ On ตัวย่อย ถัดไป ก็ปกติ ทดสอบเปิดอุปกรณ์ที่โหลดเยอะ เช่น แอร์ ดูว่า RCD ตัดหรือเปล่า เป็นปกติทุกอย่างครับ แย้! จากนั้นลองเทสดู โดยให้โดนไฟดูด ไม่ใช่! กดปุ้ม Test ที่ RCD ก็พอ ดูวามีการตัดหรือเปล่า OK เรียบร้อยครับ ตัดลงมาทันที่ จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:30:03

ความคิดเห็นที่ 13 ประกอบทุกอย่างกลับเข้าไป เป็นอันเสร็จแล้วครับ จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 16:31:41

ความคิดเห็นที่ 14 ดูเหมือน RCD กับ Circuit Breaker มันจะเป็นคนละมาตรฐาน ตู้เป็นมาตรฐานอเมริกาเหมือนของ Square D แต่ RCD ของ Legrand ฝรั่งเศส มาตรฐานยุโรป ไม่น่าจะมาใส่ในตู้ Consumer Unit เดียวกันได้นะครับ ผิดถูกอย่างไรก็ขออภัยด้วย แต่เท่าที่เห็นมันไม่เหมือนกัน ส่วนคุณไฟลามทุ่ง ติดตั้ง RCD หลัง Main ถูกต้องแล้วครับ ต่อสาย Neutral ให้ถูกที่เป็นใช้ได้ ที่บ้านผมก็ต่อ RCBO หลัง Main เพราะ Main มีขนาดใหญ่กว่า RCBO ครับ แก้ไขเมื่อ 26 ก.พ. 55 16:52:34 จากคุณ : นายสันทัด เขียนเมื่อ : 26 ก.พ. 55 16:46:06

ความคิดเห็นที่ 15 ขอบคุณครับคุณสันทัด อ้าว  ส่วนสูงมันไม่เท่ากันจริง  ยี่ห้อเดียวกันแท้ๆ จากคุณ : ไฟลามทุ่ง เขียนเมื่อ : 26 ก.พ. 55 16:58:56

ความคิดเห็นที่ 16 มันไม่เท่ากันกับตัว Main เบรกเกอร์ ครับ มันเลยให้ตัว adapter เกาะราง bar กับแผ่น Cover ปิดช่องบนมาด้วย แก้ไขเมื่อ 26 ก.พ. 55 18:34:38 จากคุณ : ta_exp เขียนเมื่อ : 26 ก.พ. 55 18:28:21

ความคิดเห็นที่ 17 กรณีของคุณ ta_exp น่าจะซื้อ RCBO ของ Square D มาแทนเมนเบรกเกอร์เลย จากคุณ : นายสันทัด เขียนเมื่อ : 26 ก.พ. 55 21:55:11

ความคิดเห็นที่ 18 เอ่อ คห 15,16 ผมว่า  คห 14 เค้าไม่ได้หมายถึงส่วนสูงหรือไซด์ของเบรกเกอร์ครับ เค้าหมายถึงแอมป์ ของตัว main มันจะสูงกว่าตัวกันดูด จากคุณ : nat1234 เขียนเมื่อ : 27 ก.พ. 55 10:10:39

ความคิดเห็นที่ 19 ถ้าหมายถึงขนาด การทนกระแส ก็ถูกต้องครับ ไม่เท่ากัน ตัว Main กระแสสูงกว่า Main ขนาด 45A RCD ขนาด 40A ตอนซื้อผมถามหา RCD 45 A แต่ยี้ห้อนี้มันไม่ทำ มันมีแต่ 40A กับ 63A ถ้า Over load ขึ้น RCD คงตัดก่อนครับ กรณี RCBO ของ Square D ไม่ได้ดูใว้ก่อนอะครับ ไม่แน่ใจเหมือนกันว่าจะใช้ได้หรือเปล่า เพราะไปดูที่บูชของ Bticino อย่างเดียว(Hw ใบเทค) เลยใช้เอายี้ห้อเดียวกันมา. จากคุณ : ta_exp (ta_exp) เขียนเมื่อ : 27 ก.พ. 55 12:57:25

ความคิดเห็นที่ 20 คุณ ta_exp ครับ ผมเข้าไปในเว็ป http://www.thai-interelectric.com/images/1113990171/BTPLUG,EASYTIKER,BTDIN.pdf ได้ความว่า Consumer Unit ของคุณเป็นรุ่น BTPLUG ของบริษัท บีทีชิโน(ประเทศไทย) ยี่ห้อนี้เป็นมาตรฐาน IEC 60898 เหมือนของ Square D เป็นแบบ Plug-In เสียบเข้าไปไม่ต้องต่อสายเข้าเบรกเกอร์ ส่วน RCD ที่คุณซื้อมาเป็นของ Legrand มาตรฐานยุโรป เหมือน ABB, Siemens สายเข้าเบรกเกอร์ใช้บัสบาร์หรือใช้สายไฟต่อ ถ้าคุณต้องการ Consumer Unit ที่ใช้กับ RCD ของ Legrand คุณต้องใช้รุ่น BTDIN ของบริษัท บีทีชิโน(ประเทศไทย)เหมือนกัน สรุปได้ว่า คนขายอาจจะเข้าใจผิด และหยิบสินค้าผิดรุ่นให้คุณ หรือเขาอาจจะไม่มี RCD แบบ Plug-In ขายก็ได้ จากคุณ : นายสันทัด เขียนเมื่อ : 27 ก.พ. 55 14:39:55

ความคิดเห็นที่ 21 ดูจาก Link ใช่เลยครับ มีติดตัว RCD ด้วย (ตามรูป) ผมซื้อที่งาน Hw expro ใบเทคบางนา ในบูชของ Bticino เองครับ สอบถามมาแล้ว เขาบอก RCD ของ Bticino แบบ 2P มีขายรุ่นเดี่ยว แบบเดียว มี 2 ขนาด 40A กับ 63A ไม่มีแบบ Piug-in ต้องใช้ adepter Piug-in เสริม (ตามรูป) เพื่อให้ติดตั้งในตู้เดิมได้ และต้อง wiring สายเอง จัม Busbar มันไม่ได้ (แต่ถ้าเป็น RCD เบรกเกอร์ย่อย 1P จะมีแบบ Piug-in เอามาเสียบแทนเบรกเกอร์เดิมได้เลย) เขาก็แนะนำวิธีติดตั้งมา พร้อมคู่มือติดตั้ง ผมก็เลยเอามาครับ อุปกรณ์ของ Bticino มันหายากอะครับ แถวบ้านผมหาไม่ได้เลย ต้องไปร้านใหญ่ๆ มีไม่หลากหลายอีก. การใช้งานตอนนี้ติดตั้งแล้ว ก็ใช้งานได้ตามปกติครับ ลองเปิดแอร์,เครื่องทำน้ำอุ่น,เปิดไฟทุกดวงและอุปกรณ์ไฟฟ้าเกือบทั้งหมด เพื่อทดสอบโหลด ก็ไม่มีปัญหาใช้งานได้ครับ. แก้ไขเมื่อ 27 ก.พ. 55 18:55:59 จากคุณ : ta_exp เขียนเมื่อ : 27 ก.พ. 55 18:37:10

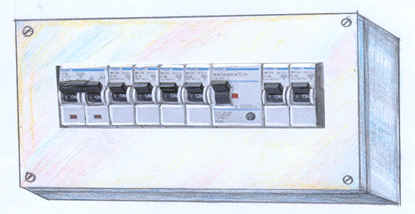

ความคิดเห็นที่ 22 ขอโทษนะครับผมกลับมองว่าการที่คุณเจ้าของกระทู้เเนะนำการ DIY เเบบนี้มันวุ่นวายนะครับ ที่คุณใช้ขาซ๊อกเก๊ตคนละมาตราฐานเเบบนี้ เเละ การดัดเเปลงในตู้คอนซูเมอร์ยูนิตสำเร็จรูป มันไม่เวิร์คครับ เเละ ช่างไฟฟ้าคนอื่นที่จะมาซ่อม,เเก้ไข ครั้งหน้าได้มึน,ต้องมาไล่ไดอะเเกรมใหม่ทั้งหมด เเละ คงมีบ่นเเบบด่าเช็ดเเน่นอนครับ การเเก้ไขปรับปรุงติดตั้งเเบบของคุณใช้งานได้ครับ เเต่ปัญหาข้อจำกัดของตู้คอนซูเมอร์ยูนิตสำเร็จรูป+การใช้ตัว RCD ขาเสียบคนละมาตราฐาน หากมองโดยรวมผมไม่เเนะนำครับ เมื่อเร็วๆนี้ผมมีงานปรับปรุงงานระบบไฟฟ้า-ประปาบ้านผู้ใหญ่หลังหนึ่งมีอายุกว่า 50 ปี โดยมีการปรับปรุงรีโนเวทบ้านใหม่ทั้งหมด โดยในส่วนงานไฟฟ้า,งานประปา ผมรับผิดชอบโดยออกเเบบ-กำหนดสเปคเองทั้งหมด โจทย์การบ้านของผมคือ -มิเตอร์ไฟขอเพิ่มเป็น 2P/ขนาด30/100A/220V ( เดิมขนาด 15/45A ) -ที่ติดตั้งตู้ไฟเมนผนังบ้านบริเวณเจาะเป็นช่องบริเวณใต้บันไดชั้นล่างพูดง่ายๆต้องมีขนาดเล็กที่สุดเพราะมีพื้นที่นิดเดียว -ต้องมีการใช้งานง่ายๆเ เเละ มีการแยกอย่างชัดเจน -มีอุปกรณ์กันไฟรั่ว,ไฟดูด เเละ กันฟ้าผ่า อย่างเเรกผมจะไม่เลือกใช้ตู้คอนซูเมอร์ยูนิตสำเร็จรูป เเต่ผมจะเปลี่ยนเป็นไปใช้ตู้ไฟเมนที่สั่งทำขึ้นมาเเทนตามในรูป ( เบรคเกอร์เมนพวกตู้คอนซูเมอร์ยูนิตไม่มี 100A เเละ ผมชอบใช้พวกค่า kA เยอะๆ ) ข้อดีคือ คุณสามารถกำหนดตำเเหน่งอุปกรณ์ต่างๆได้ง่าย ทำให้ปัญหาเรื่องสายไฟมีน้อยลงไปมากๆครับ ป.ล. ตอนนี้เวลาคุณขอเพิ่มขนาดมิเตอร์ไฟฟ้า,ขอมิเตอร์ไฟฟ้าใหม่จาก กฟน. คุณจะต้องมีเเผนผังไดอะเเกรมวงจรไฟฟ้าเเนบตอนที่คุณยื่นขอมิเตอร์ด้วยนะครับ (เมื่อก่อนไม่มี,ไม่จำเป็น ) แก้ไขเมื่อ 27 ก.พ. 55 21:22:50 จากคุณ : pinhead2000 เขียนเมื่อ : 27 ก.พ. 55 21:21:34

ความคิดเห็นที่ 23 เสียดายที่ผมยังประกอบตู้ไฟเมนยังไม่เสร็จ เพราะช่วงนี้งานซ่อมเครื่องจักร เเละ ถอดแบบคิดปริมาณงานเยอะมากๆครับ รางบาร์อักษร B  คุณเลือกใส่เซอร์กิตเบรคเกอร์มาตราฐานคุมงานไฟฟ้าเช่น เเอร์,ไฟฟ้าเเสงสว่าง ,ปั้มน้ำ ฯลฯ รางบาร์อักษร A คุณเลือกใส่เซอร์กิตเบรคเกอร์ RCD, RCBO, ELCB ฯลฯ คุมงานปลั๊กไฟ,ตู้เย็น,เครื่องทำน้ำร้อน ฯลฯ โดยมีบาร์กราวน์เเท่งเล็กอยู่ใกล้ๆเวลาคุณลากไวร์สายไฟ.......โดยคุณสามารถเลือกได้เลยว่าจะจัดเเบ่งเป็นกลุ่ม หรือ ย่อยเเยกเป็นตัวๆ อยู่ที่ตัวคุณจะกำหนด แก้ไขเมื่อ 27 ก.พ. 55 23:15:39 จากคุณ : pinhead2000 เขียนเมื่อ : 27 ก.พ. 55 21:35:38

ความคิดเห็นที่ 24 กันฟ้าผ่าเเบบ เบสิคๆ จากคุณ : pinhead2000 เขียนเมื่อ : 27 ก.พ. 55 21:37:08

ความคิดเห็นที่ 25 บอกด้วยภาพ ตู้ไฟนี้มีขนาดเล็กที่สุดเท่าที่ทำได้ เหล็กหนา,เเข็งเเรง พ่นอบสีฝุ่นป้องกันสนิม เเต่ในส่วนการใช้งานคนทั้วๆไปก็เข้าใจได้ง่ายๆไม่สับสน จากคุณ : pinhead2000 เขียนเมื่อ : 27 ก.พ. 55 21:45:34

ความคิดเห็นที่ 26 หน้าตู้ไฟเมน จะเห็นว่ามีการเเยกส่วนเบรคเกอร์เมน,ส่วนเบรคเกอร์ทั่วไป กับ ส่วนเบรคเกอร์ป้องกันไฟดูด,ไฟรั่ว,ไฟเกิน อย่างชัดเจน  เเล้วสอนให้นางเเจ๋ว,คนสวน,คนขับรถ หรือ คนที่สวยๆเเต่บื้อๆ ก็ยังดูออก เเละ เข้าใจไม่ยากครับ เวลามีปัญหาเบรคเกอร์เกิดทิปตัด  เเถมเวลามีปัญหาขึ้นมาเราก็หาสาเหตุได้ง่ายกว่าครับ งานตู้ไฟฟ้าเมน หากเน้นเรื่องคุณภาพจริงๆผมไม่เคยมีความคิดจะใช้ตู้คอนซูเมอร์ยูนิตสำเร็จรูปอยู่ในหัว  เหตุผลง่ายๆก็คือ.......มันห่วยครับ ? แก้ไขเมื่อ 27 ก.พ. 55 23:20:38 จากคุณ : pinhead2000 เขียนเมื่อ : 27 ก.พ. 55 21:55:26

ความคิดเห็นที่ 27 พี่ pinhead ครับ กันฟ้าผ่าเเบบ เบสิคๆ ในรูป คือตัวอะไรครับ.. ผมไม่รู้จักเลย แล้วงานสั่งทำตู้ไฟเมนแบบนี้ แพงมั๊ยครับ จากคุณ : Titleblock เขียนเมื่อ : 27 ก.พ. 55 23:08:41

ความคิดเห็นที่ 28 ขอบคุณมากครับ pinhead2000 ที่แนะนำ จริงๆ ผมอยากได้ตู้สังทำแบบที่คุณแนะนำแหละ เพราะการติดตั้งอุปกรณ์ มันทำได้งานครับ และการ Wiring สายก็จัดให้สวยงามเป็นระเบียบได้ง่าย แต่บ้านผมมันเป็นมันบ้านจัดสรรครับ ผู้ขายเขาทำมาใว้แล้ว การจะไปรื้อออกติดตั้งตู้ใหม่คงจะวุ่นวายอีกน่าดู เลยเอาเ่ท่าที่ทำได้ครับ และอุปกรณ์ยี้ห้อนี้มันก็มีไม่หลากหลาย มาตราฐานของมันก็คงเป็นแบบนี้อะครับ. ถึงมันจะห่วยก็คงต้องให้มันห่วยไปก่อนครับ. จากคุณ : ta_exp เขียนเมื่อ : 28 ก.พ. 55 08:09:48
