3.ข้อมูลจำเพาะของบันได
3.1 เป็นบันไดที่มีระบบโครงสร้างการรับ น้ำหนัก/แรง เป็นแบบผสม กล่าวคือ
บันไดด้านหนึ่งมีราวบันไดเป็นแบบ Suspended Stair (บันไดแบบแขวนลอย) โดยมีแผงราวบันไดเป็น Railing with Load-Bearing Handrail และมีลูกกรงเป็น Tension or Suspension Rods 2 อันต่อขั้น และ 1 อันต่อขั้นบริเวณ Winders
ส่วนอีกด้านหนึ่งของบันได เป็นแบบ
3.1.1 Cantilevered or Hanging steps (ขั้นบันไดแบบยื่นออกจากผนัง) ตามรูปที่ 2 และ 4 โดยการยึดลูกนอนเข้ากับผนังด้วย Fitting
3.1.2 Closed String or Wall String (แม่บันไดข้างปิด หรือ แม่บันไดข้างผนัง) ตามรูปที่ 3 ใช้ในกรณีที่ไม่สามารถ ติดตั้งยึดลูกนอน เข้ากับผนังตามข้อ 3.1.1 นั้นได้ จึงต้องยึดกับแม่บันไดแทน
การติดตั้งลูกนอนเข้ากับผนัง หรือ แม่บันได ตาม 3.1.1 และ 3.1.2 จะต้องใช้ Fitting โดยมีปลอกยางที่ทำหน้าที่เป็นตัวซับแรง (Damper) ตามรูปที่ 5

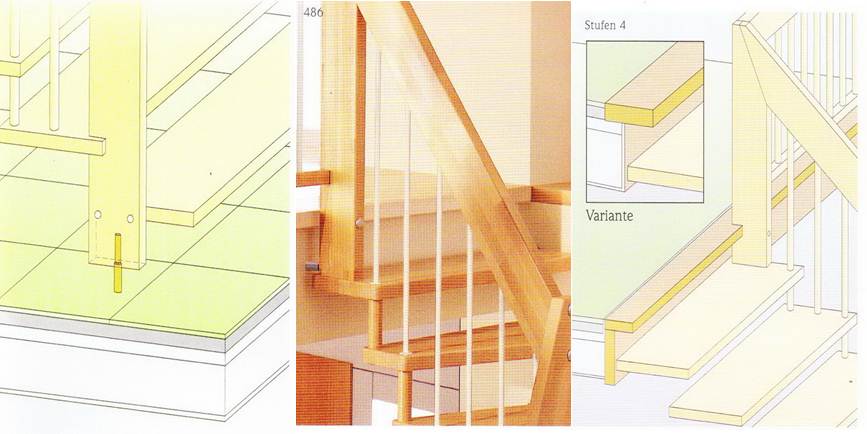

ส่วนการติดตั้งเสา หรือ ลูกแก้ว (Newel Post) ซึ่งเป็นส่วนต่อเนื่องรับ Load-Bearing Handrail ต้องยึดติดกับพื้นล่างและคานชั้นบน จะต้องใช้ Stud Bolts ตามรูปที่ 6 , 7 และ 8
3.2 ขนาดรูปแบบของบันไดถูกกำหนดไว้ดังนี้
- ขนาดความกว้างของบันได 800-1,000 มม.
- ระยะตั้งหรือระยะขึ้น (Rise) ย่อว่า Ri อยู่ระหว่าง 175-195 มม.
- ระยะนอนหรือระยะกว้าง (Run) ย่อว่า Ru มีค่าอยู่ระหว่าง 240-270 มม.
- จำนวนขั้นบันไดไม่เกิน 18 ขั้น
- รูปตั้งเป็นแบบเปิด (Open Riser) แต่จะทำเป็นแบบรูปตั้งปิด (Closed Riser) หรือ Half/Sami Riser ก็ ได้
- ไม่ทราบค่า S (Stride Rule) ตามกฎการย่างก้าวที่ใช้ ซึ่งคงต้องมากำหนดตามความเหมาะสมเอง จากค่า Ri และ Ru ที่กำหนดมา
- รูปแบบของบันได :- บันไดตรง, บันไดรูป-L (Short-L,Long-L) , บันไดรูป-U (Narrow-U,Wide-U), บันไดวน , บันไดเวียน , บันไดประหยัดเนื้อที่ (Tango or Samba Stairs)

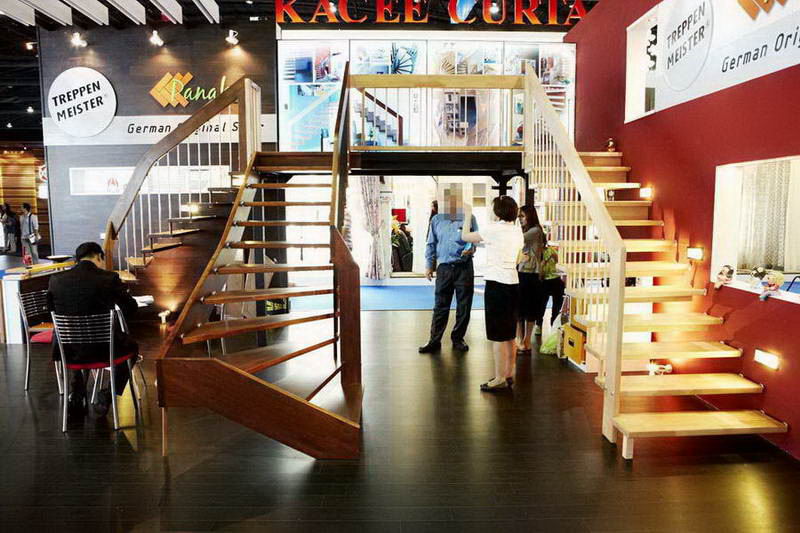

บันไดรูปที่ 4 เป็นแบบบันไดทางเดินตรง (Straight Run Stair)

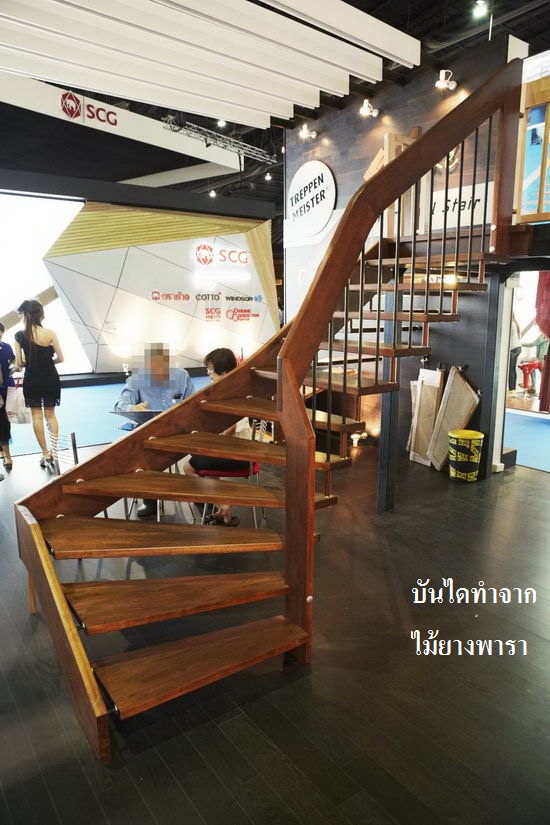

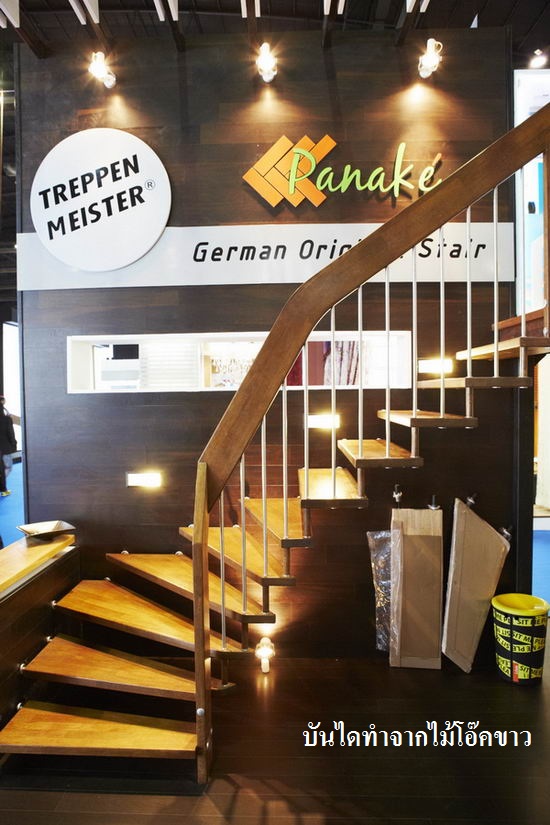

บันไดรูปที่ 2 และ 3 เป็นแบบ Quarter Turned หรือ Short-L with Base Winders เป็นบันไดตรง (Straight Stair) รูปแบบหนึ่ง แล้วทำ Winders แบบไม่รวมศูนย์ หรือเรียกว่า Dancing Steps จำนวน 6 ขั้น บริเวณหักฉาก (ชานพัก) และใช้วิธีกำหนดมุมความชันของ ระยะตั้ง/ระยะนอน ที่ขอบในด้านราวบันไดให้มีค่าคงที่ ซึ่งทำให้ราวบันไดด้านบนที่ทำหน้าที่เป็น Load-Bearing Handrail ลาดมุมลงเป็นเส้นตรง และทำให้ระยะห่างของ Tension Rods มีค่าคงที่ประมาณ100-120 มม. ตลอด (เป็นไปตามข้อกำหนดของยุโรป-อเมริกา) ง่ายต่อการทำงาน
บันไดแบบนี้จะมีค่า Rise and Run Ratio ของขั้นบันไดคงที่ทุกขั้นถือเป็นการออกแบบที่ถูกต้องตามหลักศาสตร์ของบันได แต่รูปร่างของขั้นบันไดและราวบันไดจะดูแปลกตาไม่คุ้น แต่เป็นไปตามรูปทรงเรขาคณิต ที่ถูกคำนาณแล้ว มีความปลอดภัยสูงกว่าบันไดที่ Winders แบบรวมศูนย์ที่บริเวณชานพักประมาณ 3 ขั้น ซึ่งนิยมทำโดยทั่วไปในประเทศไทยซึ่งราวบันไดจะเกิดมุมวิกฤติหักลงตั้งฉากกับพื้น เป็นระยะห่าง 3 เท่าของระยะตั้งจากระดับราวบันไดถัดไป
