ความคิดเห็นที่ 2
สวิทชสามทาง ทั้งสองตัวจะมี
- หมุดกลาง 0 (มักเป็นที่เดินสายเฟส ฟ้าหรือแดง)
- สายเลือก 1 (มักให้ต่อสาย เทา)
- สายเลือก 2 (มักให้ต่อสาย น้ำตาล)
โหลด จะมี
- ขั้ว A เป็นนิวทรอล (สายดำ) ไว้ต่อสายดินด้วย
- ขั้ว B เป็นเฟส (สายฟ้า)
ขั้นที่ ๑
เอาเฟสจากสายนอก (สายแดง) เข้าหมุดกลางสวิทช์ ก.
เอานิวทรอลสายนอก (สายดำ) เข้าสายดำที่จ่ายไปเข้าโหลด ขั้ว A
ขั้นที่ 2
เอาสายเลือก 1 (สีเทา) จากสวิทช์ ก. ไปเข้าสายเลือก 1 สวิทช์ ข
เอาสายเลือก 2 (สีน้ำตาล) จากสวิทช์ ก. ไปเข้าสายเลือก 2 สวิทช์ ข.
ขั้นที่ 3
เอา สายฟ้า ที่มาจากขั้ว B ของโหลด เข้าหมุดกลาง ของสวิทช์ ข.

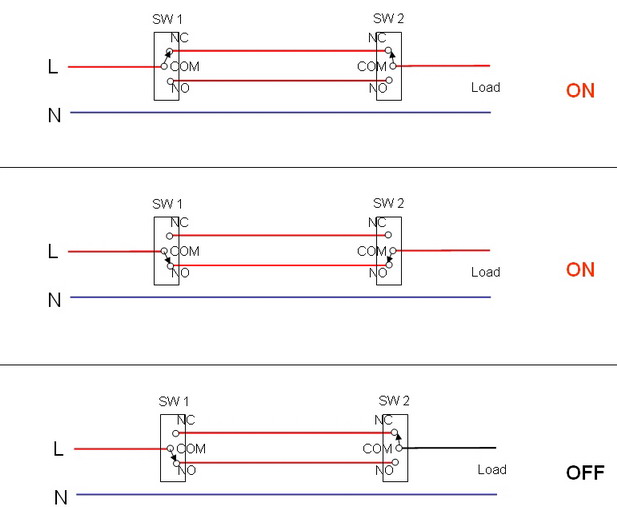

เงื่อนไข
1. แดงต่อเทา เทาต่อฟ้า วงจรปิด
2. แดงต่อน้ำตาล น้ำตาลต่อฟ้า วงจรปิด
3. แดงต่อเทา น้ำตาลต่อฟ้า วงจรเปิด
4. แดงต่อน้ำตาล เทาต่อฟ้า วงจรเปิด
จากคุณ :
ลุงอ่ำ
- [
9 ธ.ค. 50 22:06:30
]
|
|
|
