ขั้นตอนการออกแบบสร้างมอเตอร์ไซด์ BIMOTA DB6R รุ่นปี 2005 ภาคต่อ ตอนจบ.
|
|
จากกระทู้ http://www.pantip.com/cafe/ratchada/topic/V9190706/V9190706.html
ขั้นตอนการออกแบบสร้างมอเตอร์ไซด์ BIMOTA DB6R รุ่นปี 2005
(อธิบายด้วยความเข้าใจของตนเอง. หากมีจุดใดผิดพลาด เพิ่มเติมได้ขอบคุณครับ.)
ที่มา www.robbianodesign.com
มีประมาณ 35 รูป
ใช้เครื่องยนต์ L-TWIN จาก DUCATI
หลักการออกแบบคราวๆ
1.เขียนแบบวางโครงลายเส้นคราวๆ skectch drawing.

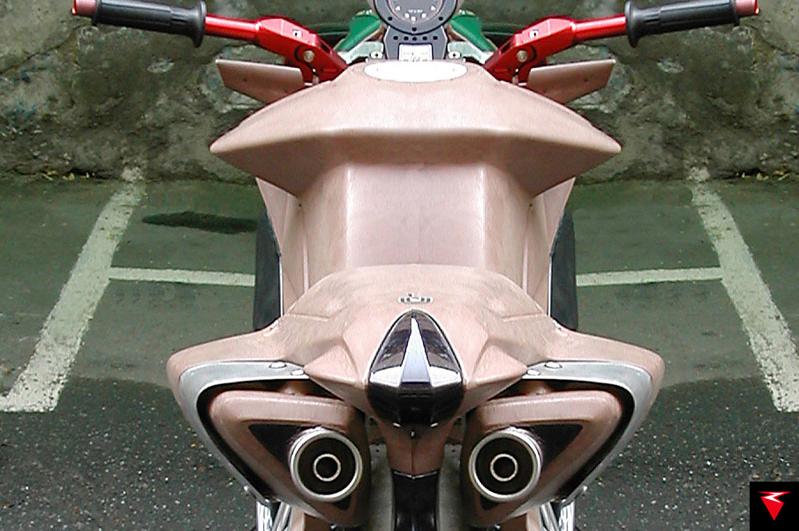

2.ขึ้นรูปชิ้นงานด้วยดินพิเศษ clay model. ต้องให้ใกล้เคียงกับลายเส้นใน drawing.

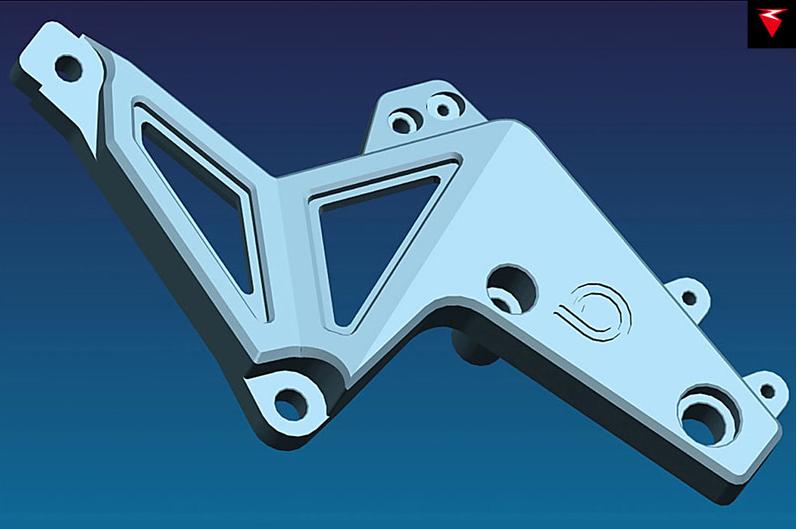

3.scan ชิ้นงาน clay model เข้าcomputerเพื่อผ่านกระบวนการ แปลงเป็นผิวชิ้นงาน surface modeling
4.ออกแบบโครงสร้างภายใน ของชิ้นงานเพื่อให้มีความแข็งแรง และผลิตได้จริง.
5.นำชิ้นงานที่สมบูรณ์จากcomputer ไปผลิตจริง CNC/MOULD.
นำภาพลายเส้น มาวางเทียบกับรถต้นแบบ สังเกตุจะเป็นเพียงภาพ2มิติ วางบนโครงสรางของรถต้นแบบ
