ความคิดเห็นที่ 2

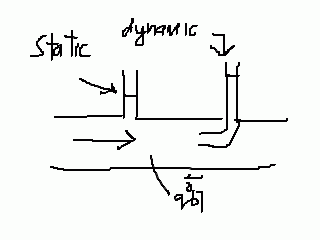

อ่า รูปข้างบนพลาดนิดนึง ต้องบอกส่วนต่างของระดับน้ำของสองรู pilot คือแรงดันจากการไหล หรือเป็นแรงดัน dynamic ครับ จากรูป เนื่องจาก
E = mgh (พลังงานศักย์)
P = rgh (ความดัน)

ความดันมีหน่วยเป็นแรงต่อพื้นที่ครับ

P [=] F/A [=] N/m² [=] kg/ms² [=] Pascal
นอกนั้นยังมีการนับหน่วยเป็น Pound/in2 etc etc ก็ต้องหาตารางแปลงหน่วยเอาถ้าเจอหน่วยแปลกเข้า

สำหรับความดันในท่อ เวลาคำนวณจะประกอบด้วย 3 ส่วนคือ
1. ความดัน Static
2. ความดันจากการกระทำของ Momentum ในทิศทางการไหล
3. ความดันจากความต่างศักย์ของระบบ

การจำแนกความดันตามรูปแบบดังกล่าวนี้มาจากสมดุลพลังงานนะครับ
สำหรับลมแล้ว ความหนาแน่นของมวลลมนั้นมีการเปลี่ยนแปลงตามความดัน โดยเฉพาะความดัน Static ซึ่งจะนำใช้ในการคำนวณอัตราการไหลจากปริมาตรลม ส่วนใหญ่เรื่องพวกนี้จะใช้ในการออกแบบระบบท่อ และการ Sizing ปั๊ม และมอเตอร์ครับ ตอนนี้บังเอิญตำราไม่ได้อยู่ใกล้มือเลยเขียนได้แต่จากความจำ ยังไงลองไปหาตำรากลศาสตร์ของไหลมาอ่านจะช่วยทำให้เกิดความเข้าใจได้มากกว่านะครับ

อ้อ ส่วนเรื่องตารางค่าความดัน หรือตารางค่าการไหลของอากาศผ่านรูขนาดเท่าไรๆ นี่เป็นค่าประมาณการครับ เพราะปรกติเวลาออกแบบระบบอย่างสมมุติระบบน้ำ จะมีการออกแบบ sizing ให้ความดันตกคร่อมช่วงท่ออย่ที่ช่วง 0.02 mความดันตก/mท่อ ซึ่งการออกแบบจะเกี่ยวข้องกับ วัสดุท่อ ขนาด และอัตราการไหล แต่แน่นอนว่าบางกรณีก็อาจมีการออกแบบนอกตำราอยู่ถ้าการออกแบบตำราทำให้มีความสิ้นเปลือง เช่นออกแบบท่อขนาดใหญ่สำหรับท่อที่มีการใช้งานแค่วันละ 6 นาทีเป็นต้น ก็อาจให้ความดันตกคร่อมสูงกว่านี้ เพราะความดันตกคร่อม 0.02 m/m ที่ผมว่า เป็นค่าการออกแบบที่มักจะคุ้มค่าที่สุดสำหรับท่อที่มีการใช้งานต่อเนื่อง (ออกแบบท่อให้ความดันตกคร่อมต่ำ = ขนาดมอเตอร์เล็กลง = ใช้พลังงานน้อยกว่า แต่จะคุ้มทุนค่าราคาอุปกรณ์ต้องดูลึกกว่านี้)

ซึ่งสำหรับวิศวกรส่วนใหญ่จะมิได้รู้ลึกในทุกเรื่อง เวลาที่ให้พวกวิศวะไฟฟ้า หรือพวกช่างเทคนิคมาดูระบบท่อ พวกนี้มักใช้ตารางสำเร็จรูป ซึ่งก็ใช้ได้ผลดี แต่สำหรับผมเอง นิยมคำนวณเอามากกว่าเพราะจะได้ค่าที่ถูกต้องใกล้เคียงกับสภาพจริงกว่าใช้จากตารางประมาณการครับ
แก้ไขเมื่อ 19 มี.ค. 49 01:02:01
แก้ไขเมื่อ 19 มี.ค. 49 00:52:35

จากคุณ : Darth Prin - [ 19 มี.ค. 49 00:51:43 ]
