ความคิดเห็นที่ 1 ต่อ N กับ G ก่ิอนเข้า s-t-c ใช่หรือเปล่าครับ ถ้าใช่ก็ถูกต้องแล้ว ตามมาตฐานที่การไฟฟ้ากำหนด ที่ว่าไม่ต่อแล้วมันตัดไฟ เนื่องจาก Load บางประเภทใช้ c ต่อคล่อมเพื่อลดสัญญาณรบกวน  ถ้ามี gound หลายจุดมันก็ loop และ/หรือ ทำให้เฟสไม่ตรงจนมีกระแสวนเลยทำให้ s-t-c ทำงานได้ จากคุณ : ยัยปุย - [ 24 ธ.ค. 49 01:35:39 ]

ความคิดเห็นที่ 2 ตอบคำถามก่อน 1. ช็อตก็ตัดอยู่แล้วเพราะกระแสเกิน 2. ไฟรั่วลงดินอยู่แล้ว มาตรฐานสายดิน ก็คือสายที่ต่อลงดิน ปกติจะไม่ต่อเข้ากับสาย neutral   โดยสายดินจะต้องต่อลงดินแยกต่างหาก ถ้ามีไฟรั่วแล้วไม่ตัด จะติดเซพทีคัททำไมล่ะครับ ? สมมุติให้ไฟฟ้ารั่วขนาดดูดคนตาย คุณต่อสายแบบที่ช่างว่า คุณจะไม่โดนดูด safe T cut ก็ไม่ตัดด้วย แต่ถ้าเกิดระบบสายกราวด์ของคุณชำรุด  คราวนี้แหล่ะคุณจะโดนดูด  ซึ่งถ้าดวงดี safeTcut ยังใช้ได้ คุณจะยังไม่ตาย   แต่ในกรณี safe tcut เดี้ยง ก็เตรียมเผาได้เลย สำคัญมาก ระบบ สายดิน ต้องต่อลงดินแยกต่างหากกับสาย neutral  ห้ามเอามาเชื่อมต่อกันโดยเด็ดขาด และถ้าไฟรั่วแสดงว่าอุปกรณ์ไฟฟ้าคุณชำรุดควรแก้ไข #1  การเชื่อมต่อ ground กับ neutral จะทำให้กรณีพิเศษเท่านั้นครับ ปกติจะทำที่ main transformer  เนื่องจาก หากระบบ neutral ล้มเหลวจะเกิดอันตรายได้ อ่านเพิ่มได้ที่   http://en.wikipedia.org/wiki/Ground_and_neutral http://en.wikipedia.org/wiki/TN-C-S ก็ลองอ่านดูนะครับว่าแบบไหนดี ในกรณีของเจ้าของกระทู้ ผมคิดว่าช่างรวบสาย nuetral กับกราวด์  ระหว่าง safetcut กับไฟฟ้าในบ้าน ซึ่งจะทำให้ safetcut ไม่ตัดเมื่อมีไฟฟ้ารั่ว แก้ไขเมื่อ 24 ธ.ค. 49 02:03:51 แก้ไขเมื่อ 24 ธ.ค. 49 01:55:27 จากคุณ : Professor - [ 24 ธ.ค. 49 01:42:33 ]

ความคิดเห็นที่ 3 เอารูปให้ดูครับ มาตรฐานอาจจะกำหนดให้ neutral กับกราวด์เชื่อมต่อกัน แต่ก็ต้องระมัดระวังเรื่องการ ทำกราวด์ ให้ดีๆ ลองนึกถึงกรณี สาย neutral ที่เชื่อมระหว่างหม้อแปลงกับหลักดินขาด  และความต้านทานของหมุดฝังดินมีสูงมาก และเกิดไฟรั่ว  ซึ่งก็จะทำให้ไฟฟ้าที่รั่วมีความดันใกล้เคียงกับ Line  อาจะเกิดอันตรายได้ครับ แก้ไขเมื่อ 24 ธ.ค. 49 02:20:50 จากคุณ : Professor - [ 24 ธ.ค. 49 02:20:17 ]

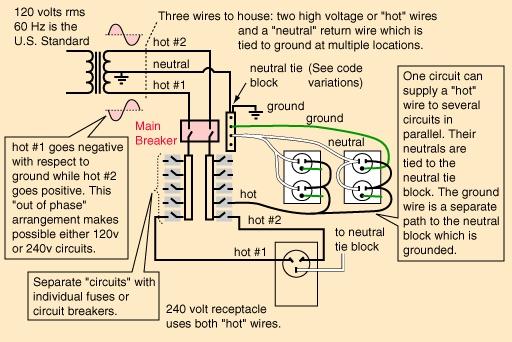

ความคิดเห็นที่ 4 ภาพมันโปร่งใสไปหน่อยเอาใหม่ครับ จากคุณ : Professor - [ 24 ธ.ค. 49 02:23:49 ]

ความคิดเห็นที่ 5 มาตรฐานสายดิน ก็คือสายที่ต่อลงดิน ปกติจะไม่ต่อเข้ากับสาย neutral   โดยสายดินจะต้องต่อลงดินแยกต่างหาก >>>>>>>>>>>> ถูกแล้วครับ ห้ามเอาสองสายนี้มารวมกัน หลักการของ STC มันทำงานอย่างนี้ครับ ในบ้านมีไฟ 2 สาย สายที่ 1) สายเฟส มีไฟไหลเข้า =  X  หน่วย สายที่ 2) จะต้องมีไฟไหลกลับ = X  หน่วย จะต้อง= เท่ากัน พอมันเกิด earth leak คือ ไฟมันเกิด "ไหลทางลัด" ไฟมันไหลผ่านตัวคน ภาษาชาวบ้านคือ "ไฟดูดคน" "ไฟบางส่วน" ที่ไหลทางลัดผ่านตัวคน ลงดินไปแล้ว "ไฟที่ไหลกลับ" ทางสายที่ 2) ก็เหลือไม่เท่ากับ X STC มันจะ sensitive แค่ไหน มันมองที่ความแตกต่างของ X นี่แหละ ครับ ที่ช่างบอกว่า "บ้านคุณมีไฟรั่ว" มันก็รั่วลงดิน (กราวด์) ===> STC มันก็ตัดซิครับ ช่างเฮงซวย ทะลึ่ง เอาสายดินไปรวมกับสายที่ 2) ก็ทำให้ "ไฟกลับ" เท่าเดิม = X  ผลที่ได้คือ STC ไม่ตัด ทำอย่างนี้ เท่ากับคุณเสียเงินซื้อ STC มาติดไว้ดูเล่น เพราะไม่มีประโยชน์เลยครับ วิธีแก้ ต้องแก้ให้ตรงจุด โดยแก้จุดที่ไฟรั่วเสียก่อน ครับ จากคุณ : ช่างกล-หนุ่ม - [ 24 ธ.ค. 49 08:04:13 ]

ความคิดเห็นที่ 6 เห็นด้วยกับความคิดเห็นที่5 ...........เอาstcมาติดไว้ดูเล่น ดูดเท่าไหร่ก็ไม่ตัด จากคุณ : tpoko (tpoko) - [ 24 ธ.ค. 49 09:14:27 ]

ความคิดเห็นที่ 7 ขอถามเป็นความรู้เพิ่มเติมนะ แล้วถ้า STC ทำงานปรกติ เราใช้นิ้ว 2 นิ้วแหย่เข้าไปใน plug นิ้วละรูจะเกิดอะไรขึ้น วานผู้รู้ช่วยบอก (ถ้าไม่ตัด ไม่ตัดเพราะอะไร, ถ้าตัด ตัดตอนไหน ;) ขอบคุณสำหรับทุกคำตอบ (ไม่ว่าจะตอบจริงหรือล้อเล่นก็ตาม ;) จากคุณ : pinkFloyd.ads - [ 24 ธ.ค. 49 15:12:28 ]

ความคิดเห็นที่ 8 #7 ถ้าไฟรั่วลงดินได้คุณก็จะไม่เป็นไร ปกติถ้าทำแบบนั้นจริง stc ก็จะตัดอยู่ครับ เพราะไฟรั่วจากตัวคนถึงดินได้อยู่แล้ว ถ้าจะให้ถูกดูดจริงๆ ต้องใส่รองเท้าที่เป็นฉนวน แหย่ นิ้วเข้าในสาย Neutral ก่อน หลังจากนั้นแหย่นิ้วเข้าใน Line   นิ้วของคุณก็จะไหม้   และคุณจะร้องเสียงหลงเหมือนกับหมูถูกเชือด จากคุณ : Professor - [ 24 ธ.ค. 49 20:49:28 ]

ความคิดเห็นที่ 9 .......ไม่ทราบว่าคุณ Pixar ใช้เซฟทีคัต ยี้ห้ออะไร  โดยทั่วไปทุกยี่ห้อจะมีปุ่มกดทดสอบการทำงานอยู่  ลองกดดูว่าเซฟทีคัตทำงานเมื่อกดทดสอบหรือไม่ .......>>> การต่อสายไฟต้องทำตามคู่มือการต่อเซฟทีคัต หรือ เบรกเกอร์ป้องกันไฟรั่ว ของยี้ห้อนั้นๆ ครับ เพราะบ้างยี่ห้อต้องแบ่งแบบมีสายดินอยู่แล้วหรือไม่มี <<<   ........การต่อสายดินกับบัสของนิวทรอลนั้นต้องต่อให้ถูกต้องครับ ตามที่คุณ ยัยปุย  ได้เขียนมาเพียงแต่ไม่มีรูปแสดงให้ดูเท่านั้น(ที่ผมเคยโพสไว้ในห้องชายคานั้นถูกต้องและเหมาะสำหรับระบบไฟในประเทศไทยแล้วครับ)    ส่วนใหญ่ช่างไฟทั่วไปจะไม่เข้าใจกัน ต่อผิดกันเยอะเมื่อต้องมีอุปกรณ์อย่างเซฟทีคัตเข้ามาด้วยซึ่งผลที่เกิดขึ้นคือเซฟทีคัตไม่ตัดหรือตัดตลอด      มาตรฐานทั่วไปจะให้ต่อหลักดินเข้ากับเมนสวิทต์หรือแผงไฟหลักที่เดียวเท่านั้นและเป็นจุดเดียวที่สายนิวทรอลและสายดินจะเชื่อมต่อถึงกัน  สาเหตุที่เป็นแบบนี้เพราะการไฟฟ้าไม่ได้เดินสายดินมากับสายอื่นๆ เจ้าของบ้านต้องทำการติดตั้งสายดินเอง ........ส่วนที่คุณ Professor ได้แสดงรูปในความเห็นที่ 4 นั้นจะเห็นว่าที่เมนสวิซต์หรือแผงไฟหลักนั้นจะมีการต่อลงดินอีกจุดหนึ่งที่บัสนิวทรอลและสายดินนั้นต่อมาจากบัสนิวทรอล (พูดง่ายๆ คือ บัสนิวทรอลและบัสกราวน์คือบัสเดียวกันหรือต่อถึงกัน) รูปที่คุณ Professor แสดงกับข้อความที่ว่า "การเชื่อมต่อ ground กับ neutral จะทำให้กรณีพิเศษเท่านั้นครับ ปกติจะทำที่ main transformer" ขัดกันเองนะครับและระบบไฟฟ้าและระบบสายดินของ USA และ ยุโรปนั้นคล้ายคลึงกันแต่ไม่ทั้งหมดครับควรศึกษาเพิ่มเติมก่อนนำมาอ้างอิง      ทั้งนี้ เพราะสายดินไม่ได้เดินมาพร้อมกับสาย hot และสาย neutral คล้ายกับในบ้านเราที่การไฟฟ้าไม่เดินให้ดังนั้นเจ้าของบ้านต้องทำหลักดินและเดินสายดินเองครับ จากคุณ : arm_cc - [ 24 ธ.ค. 49 22:37:07 ]

ความคิดเห็นที่ 10 ลองศึกษาเอกสารข้างล่างดูครับ อีกอย่าง s-t-c เวลาซื้อมามีคู่มือการต่อด้วยนะัครับ http://www.thaiadmin.org/~jane/pdf/electricalinstallationmanual/32-40.pdf เอกสารอื่นๆ น่าสนใจ  http://www.thaiadmin.org/~jane/pdf/ แก้ไขเมื่อ 24 ธ.ค. 49 23:24:22 จากคุณ : ยัยปุย - [ 24 ธ.ค. 49 23:06:43 ]

ความคิดเห็นที่ 11 คคห4 เอารูปนี้มาลงยิ่งทำให้สับสน......... จขกท ลองค้นดูจาก www.9engineer.com หรือ www.mea.co.th หรือ www.pea.co.th ดีกว่านะ เป็นของเราแท้ๆ ดูของ us ยิ่งทำให้งงงงงงงง.... จากคุณ : padtai - [ 25 ธ.ค. 49 18:17:45 ]

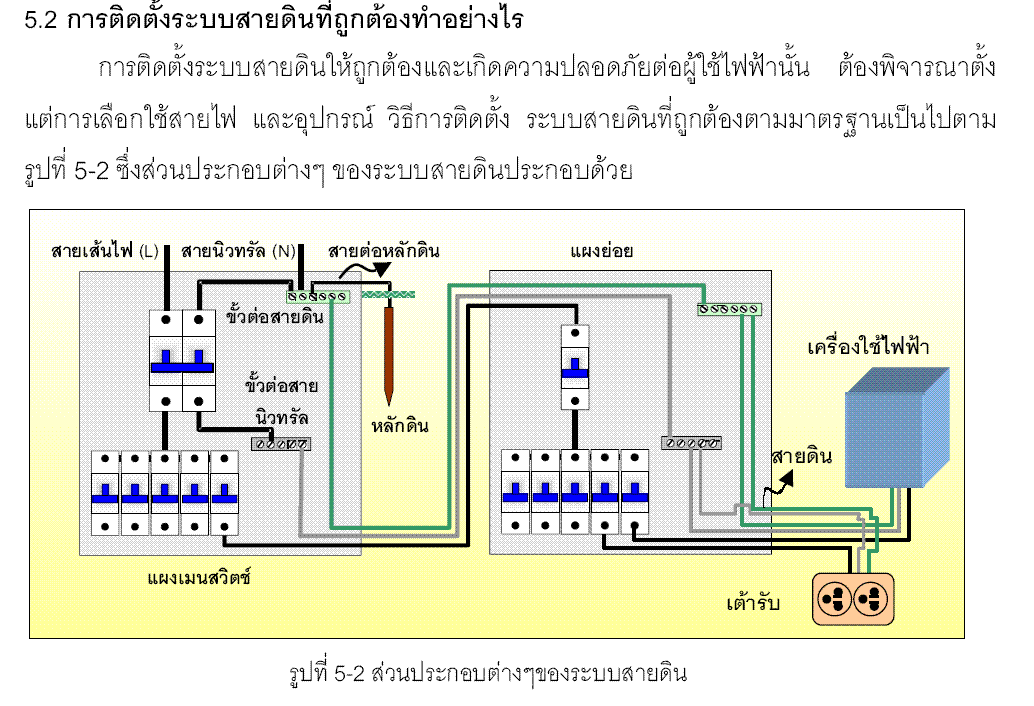

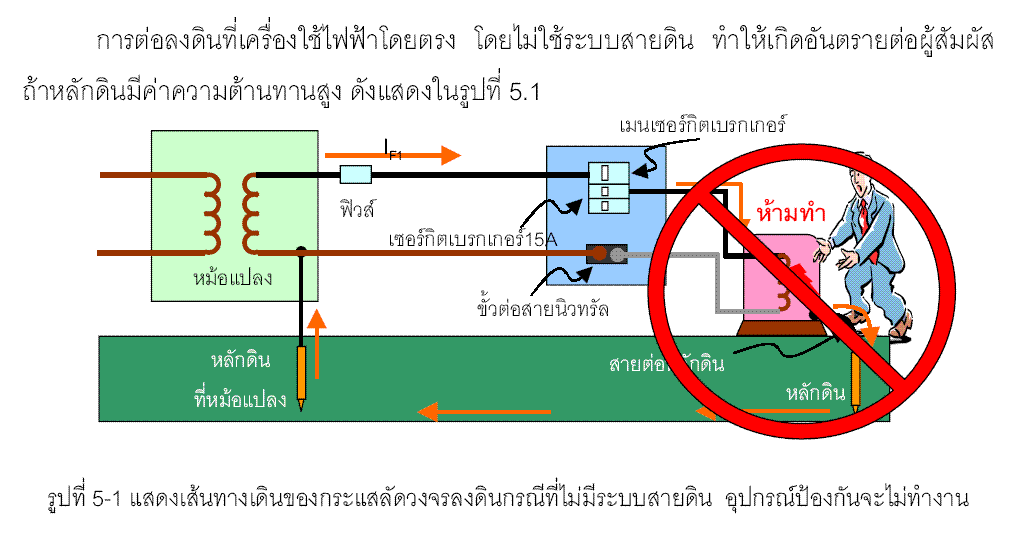

ความคิดเห็นที่ 12 ตาม #9 คงเคลียร์หมดล่ะครับ ในกรณีที่ต่อสายดินกับนิวทรอล ที่ผมบอกว่าเป็นกรณีพิเศษ เนื่องจากตอนแรกผมประเมินว่ามันจะมีอันตราย เวลาสายนิวทรอลขาดระหว่างหม้อแปลงกับเบรกเกอร์ที่บ้าน และสายดินล้มเหลว จะทำให้เกิดศักย์ไฟฟ้าที่สายนิวทรอลภายในบ้าน เกิดอันตรายได้   การต่อสายดินเข้ากับ neutral ควรการตรวจสอบสายดินว่ามีความต้านทานต่ำพอ ไม่งั้นอาจเกิดอันตรายได้ครับ เอารูปจากคุณ ยัยปุย มาแปะดูนะครับ โหลด link ของคุณ ยัยปุย มาอ่าน ให้สังเกต ตรงข้อควรระวัง จากคุณ : Professor - [ 26 ธ.ค. 49 00:31:01 ]

ความคิดเห็นที่ 13 คงต้องใส่ใจกับข้อควรระวังไว้หน่อย จากคุณ : Professor - [ 26 ธ.ค. 49 00:31:57 ]

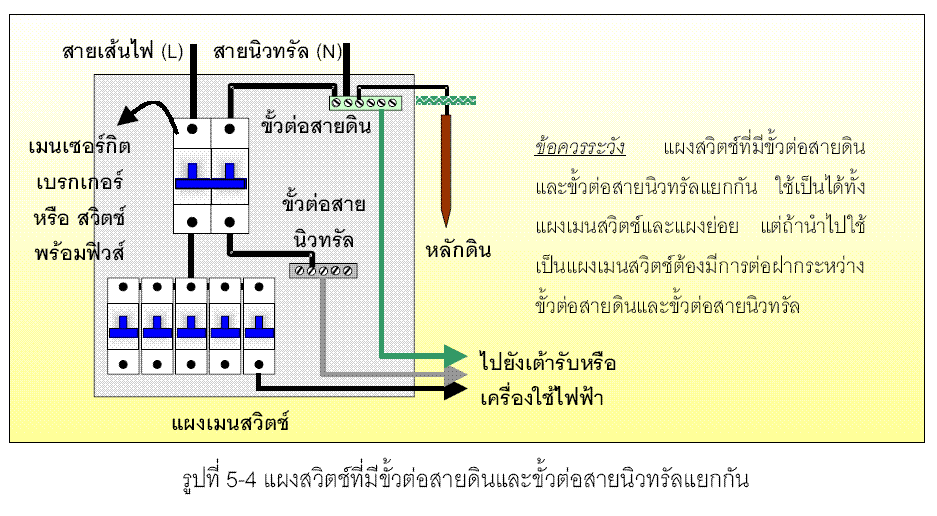

ความคิดเห็นที่ 14 3 จากคุณ : Professor - [ 26 ธ.ค. 49 00:32:26 ]

ความคิดเห็นที่ 15 4 จากคุณ : Professor - [ 26 ธ.ค. 49 00:32:48 ]

ความคิดเห็นที่ 16 link ของคุณยัยปุย มีประโยชน์มากครับก็ขอให้โหลดอ่านกันทุกท่านทุกคน ถ้าต่อแบบนี้น่าจะเป็นแบบช่างที่เจ้าของกระทู้ต่อนะ จากคุณ : Professor - [ 26 ธ.ค. 49 00:56:29 ]

ความคิดเห็นที่ 17 ^ ถูกแล้ว รูป 6-3 แสดงการติดตั้ง STC  ที่ "ไม่ถูกวิธี" ไหนๆ ก็เอารูปสวยๆมาให้ดูเยอะแยะ  แถมแล็กเช่อร์สายดินอย่างละเอียด วิธีติดตั้ง STC "ที่ถูกวิธี" จะต้องติดยังไง น่าจะเอามาให้ดูนะครับ   จากคุณ : ช่างกล-หนุ่ม - [ 27 ธ.ค. 49 05:10:30 ]

ความคิดเห็นที่ 18 ขอถามเป็นความรู้เพิ่มเติมนะ แล้วถ้า STC ทำงานปรกติ เราใช้นิ้ว 2 นิ้วแหย่เข้าไปใน plug นิ้วละรูจะเกิดอะไรขึ้น วานผู้รู้ช่วยบอก >>>>>>>>>>>> ขอโทษ คห. ที่ 8 ตอบผิด ในกรณีนี้ STC จะ"ไม่ตัด" ครับ เหตุผล ที่ STC ไม่ตัด เพราะไฟจะไหลผ่านนิ้วมือครบวงจร ไหลจาก Hot --> ผ่านนิ้วมือ แล้วไหลกลับทาง--> Neutral ทำให้ กระแสไหล"เข้า" = กระแสไหล"กลับ" I ในสาย Hot = I ในสาย Nuetral ไฟส่วนที่(คิดว่า) มันจะไหลลงกราวด์ได้ นั้น  ไหลได้น้อยมาก .. ถึง ไม่ไหลเลย   เพราะ มันต้องไหลผ่าน R ของตัวคน ==> ซึ่งมีค่ามากกว่า R ของนิ้วมือ ไฟมันไหลผ่านนิ้วได้ง่ายกว่า ครับ จากคุณ : ช่างกล-หนุ่ม - [ 27 ธ.ค. 49 05:22:22 ]

ความคิดเห็นที่ 19 ขอถามนิดนะครับ ตกลงถ้าเราแหย่ เข้าไปในรู สองนิ้ว และนิ้วละรู้ มันจะมีความรู้สึกว่ามีไฟดูดเราไหมครับ (ไม่กล้าลองเองครับ) ดูจากเหตุผล แล้วเหมือนกับว่ามันจะไม่ดูดเลยน่ะครับ เพราะมันไหลลงกราวด์น้อยมาก (อย่างที่คุณช่างกลบอกน่ะครับ) ขอขอบคุณล่วงหน้าครัย จากคุณ : สดุดี - [ 28 ธ.ค. 49 14:45:58 ]

ความคิดเห็นที่ 20 ตกลงถ้าเราแหย่ เข้าไปในรู สองนิ้ว และนิ้วละรู้ มันจะมีความรู้สึกว่ามีไฟดูดเราไหมครับ (ไม่กล้าลองเองครับ) >>>>>>>>>> ดูดครับ นิ้วมือทั้งสองนิ้ว ที่แหย่เข้ารูปลั๊กทั้ง 2 คือ "โหลด" ในวงจร ไฟจะไหลผ่านนิ้วมือ ครบวงจร เช่นเดียวกับ หลอดไฟ ครับ ตัวเลขตาม VDE ค่า R ส่วนต่างๆของร่างกาย ดังนี้ R ของตัวคน (ระหว่าง มือ กับ เท้าทั้ง2 ที่เหยียบพื้นแห้ง) = 2000 โอม R ระหว่าง เท้าซ้าย กับ เท้าขวา = 6000 โอม R  ระหว่างมือซ้าย กับ มือขวา = 4000 โอม R ระหว่างนิ้ว กับ นิ้ว (ตามตัวอย่าง) ไม่มีตัวเลขในตาราง ผมโทรบอกให้เพื่อนใช้เครื่องวัดให้แล้ว ได้ผลว่ายังไง จะมาบอกครับ จากคุณ : ช่างกล-หนุ่ม - [ 29 ธ.ค. 49 07:08:32 ]

ความคิดเห็นที่ 21 ค่าเฉลี่ยความต้านทานของตัวคน Rk = 2000 โอม กระแสตั้งแต่ 20 mA ขึ้นไปถึง 50 mA ถือเป็นระดับอันตราย กระแสตั้งแต่ 100 mA รับรองตายแน่ (sicher toedlich) ครับ ที่ตัว STC มีที่ตั้งระดับ mA ได้สูงมาก ระวังการเซตค่า mA อย่าให้สูงเกินไป ถ้าเซตแล้ว STC ยังตัด จะต้องหาจุดผิดพลาดให้พบ เช่น กรณีกระทู้นี้ ต้องแก้ให้ตรงจุด ไม่ใช่ ไปจับเอาสายกราวด์ มารวมกับ neutral อย่างนี้ I ที่รั่วลงกราวด์ มันก็ "กลับ" เข้า neutral ===> STC ก็หยุดตัด การทำงานอย่างนี้เท่ากับหลอกลวงเจ้าของบ้าน นะครับ ขอแนะนำให้ จขกท พยายามดูหลักการทำงานของ STC ให้เข้าใจ เสียก่อน อย่าเพิ่งไปยุ่งกับวิธีติดตั้ง ground เพราะ ประเด็นปัญหาของคุณ ต้องการทำให้ STC มันทำงานถูกต้อง (เสียเงินซื้อมาแล้วนะ) ไม่ใช่ ..ปัญหาติดตั้งสายดินว่าจะติดอย่างไร ควรจะแยกแยะให้ดี ...จะ ชกให้ถูกจุด ครับ จากคุณ : ช่างกล-หนุ่ม - [ 29 ธ.ค. 49 07:32:25 ]

ความคิดเห็นที่ 22 ขอบคุณมากๆครับ คุณช่างกล-หนุ่ม, คุณProfessor และ คุณยัยปุย คิดว่าช่างของเซฟทีคัทเนี่ย เค้าจะรู้วิธีในกรณีที่ติดตั้งโดยมีสายดินไหมครับ จากคุณ : Pixar - [ 30 ธ.ค. 49 13:45:45 ]

ความคิดเห็นที่ 23 ตอบคุณ arm_cc ใช้ยี่ห้อเซฟทีคัทเลยครับ ถามทุกๆท่านต่ออีกหน่อย ถ้ากดปุ่มทดสอบการทำงานแล้วมันตัด ก็หมายความว่ามันใช้งานได้ใช่ไหมครับ จากคุณ : Pixar - [ 30 ธ.ค. 49 13:49:34 ]

ความคิดเห็นที่ 24 คิดว่าช่างของเซฟทีคัทเนี่ย เค้าจะรู้วิธีในกรณีที่ติดตั้งโดยมีสายดินไหมครับ >>>>>>>>>>>> รู้ครับ แต่ผมเคยเจอ "ช่างเถอะ" เหมือนกัน พอติดตั้งแล้ว stc ตัดตลอด ก็แก้ไขโดยปรับที่ปุ่มเซต mA ให้สูงขึ้น ครับ ถ้าเจอคนไหนทำอย่างนี้ คุณให้ช่างคนนั้นลองจับสาย hot ดูว่า stc ทำงานไหม ? ถ้ากล้าจับก็โอเค รับงานได้ จากคุณ : ช่างกล-หนุ่ม - [ วันปีใหม่ 22:20:34 ]

ความคิดเห็นที่ 25 ถ้ากดปุ่มทดสอบการทำงานแล้วมันตัด ก็หมายความว่ามันใช้งานได้ใช่ไหมครับ >>>>>>>>>>> ไม่แน่ครับ เช่น กรณีที่เซตค่า mA ไว้สูงๆ จนเกินระดับความปลอดภัย (ตัวเลขเท่าไร ดูเอาเองนะ) ปุ่ม Test แค่จำลองการเกิด earth fault โดยทำให้ I ในสาย hot กับ nuetral แตกต่างกัน เพื่อจำลองการทำงานเท่านั้น ปุ่ม Test ไม่ได้รับรองวิธีการติดตั้ง และการเซตค่าว่าอยู่ในระดับปลอดภัยเพียงพอหรือไม่ จากคุณ : ช่างกล-หนุ่ม - [ วันปีใหม่ 22:28:56 ]
