ความคิดเห็นที่ 1 ตัวอย่าง Rx ก้อเช่น LDR ที่ใช้วัดแสง, Strain Guage, Volume, etc. นะครับ ป.ล.  เอ...หรือมันยากจริงๆ ตั้ง 2 ชม.ยังไม่มีซักค.ห. -_-" จากคุณ : pzifrius - [ 26 ก.พ. 50 21:11:48 ]

ความคิดเห็นที่ 2 ผมจบสาย Power มาอะคร้าบบ เรื่อง Electronics นี่ไม่กระดิกเลยอะ - -" จากคุณ : Artillery - [ 26 ก.พ. 50 21:33:33 ]

ความคิดเห็นที่ 3 Vin = Vin (max) / 3  Vin = Vdd * (Rx / (Rx + R))  Vdd * (Rx / (Rx + R)) = Vin (max) / 3  Rx / (Rx + R) = Vin (max) / (3 * Vdd)  ..........................  Vin (max) = Vout(max) / Gain  Vout (max) = 0.8 * Vcc จากคุณ : แมวเหมียวพุงป่อง - [ 26 ก.พ. 50 22:55:18 ]

ความคิดเห็นที่ 4 ก๊าก ๆๆ ค่า อา ต้องเท่ากะ อาเอ็ก ป่าวจารย์ เพราะค่า พาวเวอร์ทรานสเฟอร์ สูงสุด จะเกิดเมื่อ อา เท่ากันน่ะ ใช่ป่ะ ๆๆๆๆๆ จานย์ มาตรวจคำตอบผมด้วย ว่าถูกป่าว ตอบด้วย ๆๆๆ จากคุณ : คนจ้นจน - [ 27 ก.พ. 50 06:04:17 A:210.246.72.191 X: TicketID:137688 ]

ความคิดเห็นที่ 5 คืนอาจารย์ไปหมดแล้วครับ คีย์เวิร์ดน่าจะอยู่ที่ pull- up Resistor ครับ จากคุณ : =Lord Gary= - [ 27 ก.พ. 50 08:35:19 ]

ความคิดเห็นที่ 6 ผมคิดว่า ประเด็นของโจทย์ น่าจะ เกี่ยวกับช่วงกระแสอินพุทที่เหมาะสม กับ อินพุทอิมพิแดนซ์ของ OpAmp ตามที่ 'จารย์ pzifrius เคยโพสไว้ครั้งกระโน้น ซึ่งจะส่งผลต่อการเลือก OpAmp ให้เหมาะกับ Sensor และเลือก R pull-up ให้เหมาะสมกับ OpAmp จากคุณ : ksk - [ 27 ก.พ. 50 10:09:06 ]

ความคิดเห็นที่ 7 R pull-up = Rx maximumครับ เพราะว่าแรงดันสูงสุดจะเท่ากับ1/2Vccหรือ 2.5VDC เพราะวงจรa/d converterจะรับแรงดันสูงสุดได้แค่2.5VDC จากคุณ : joe (aircraftdesigner) - [ 27 ก.พ. 50 10:46:52 ]

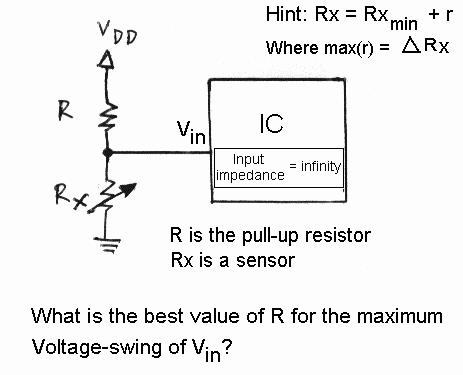

ความคิดเห็นที่ 8 อ่า รู้สึกว่าจะอธิบายโจทย์ไม่เคลียร์ -_-" คืออย่างงี้ครับ  สมมติว่าเราจะทำหุ่นยนต์เดินตามเส้นเนี่ย ก้อต้องมีเซนเซอร์แสงเพื่อวัดว่าตรงไหนเส้นดำๆ ตรงไหนพื้นขาวๆ โดยใช้ LED ส่องไฟลงบนพื้น แล้วใช้ LDR วัดแสงที่สะท้อนกลับมา  ถ้าส่องบริเวณเส้นสีดำ แสงจะสะท้อนกลับมาน้อยกว่า เป็นต้นนะครับ ทีนี้เนื่องจาก LDR มีค่า R ที่แปรตามความเข้มแสงที่ตกกระทบ เช่น เข้มมาก ค่า R จะน้อย ดังนั้น จากหลักการนี้ เราจึงเอามาใช้ในการวัดได้ โดยต่อวงจร Voltage Divider ดังรูปครับ จากรูปจะเห็นว่า       หากค่า Rx น้อยลง จะได้ Vin น้อยลง       หากค่า Rx มากขึ้น จะได้ Vin มากขึ้น เมื่อได้ Vin ดังนี้แล้ว จึงสามารถเอาไปใช้กับ Op-Amp(ทำเป็น Comparator ตัด Treshold) หรือ ADC(อนาล็อกเป็นดิจิตอลเพื่อไปเข้า CPU) ต่อได้ เพื่อดูว่าพื้นบริเวณที่ส่อง LED อยู่นี้เป็นพื้นขาวหรือพื้นดำ จากวงจรจะเห็นว่า หากใช้ค่า R pull-up มากเกินไป/น้อยเกินไป(เช่นเข้าใกล้ infinity หรือใกล้ 0) จะทำให้ค่า Vin ที่ได้ ระหว่างตอนส่องสีดำกับส่องสีขาว แตกต่างกันน้อยมาก ทำให้ได้ความละเอียดในการวัดไม่เต็มที่ เพราะเราต้องการใช้ Vin ตอนส่องสีขาวกับส่องสีดำ แตกต่างกันมากที่สุด จากประสบการณ์ที่เห็น ส่วนมากเด็กจะใช้วิธีมั่วค่า R pull-up เช่น ถ้าวัด Rx ได้สัก 10k ก้อจะใช้ R pull-up 10 k เป็นต้น  ซึ่งพอทำได้ ในกรณีที่ใช้วัดแค่ขาว-ดำ แต่ประสิทธิภาพไม่เต็มร้อย จะมีปัญหาเมื่อพยายามวัดค่าให้ละเอียดกว่านั้น เช่น แยกแยะความเข้มสัก 5 level (ใช้ในกรณีแยกแยะสี)                        โจทย์: ควรจะใช้ R pull-up ค่าเท่าใด จึงจะได้ Vin ตอนส่องสีขาวกับส่องสีดำ แตกต่างกันมากที่สุด?                                          *ให้ Op-Amp มี Input Impedance = infinity Hint: ต้องหาค่า Max และ Min ของ Rx ในสภาวะแสงที่ใช้งานจริง เช่น วัดตอนส่องสีดำ ได้ 15k วัดตอนส่องสีขาว ได้ 10k แสดงว่า DRx = 15-10 = 5k (คือช่วงกว้างที่สุดที่ R เปลี่ยนแปลงได้) แล้วกำหนดเป็น Rx = Rxmin + r               Rxmin คือ ohm น้อยสุดที่เป็นไปได้ในสภาวะที่ทดสอบของ Rx               r   คือ ohm ที่เปลี่ยนแปลงไปในสภาวะที่ทดสอบของ Rx                   โดยค่ามากสุดที่เป็นไปได้ของ r คือ DRx (หรือคือ 5k ในตัวอย่างข้างบนนั่นเอง)    *คำตอบที่ได้ ควรจะเป็นสมการติดตัวแปร Rx, DRx, R เพียงสามตัวนี้เท่านั้น ปล.โจทย์ข้อนี้หวังว่าจะเป็นประโยชน์กับคนที่สนใจอิเล็กทรอนิกส์ เพราะวงจรแบบนี้ใช้กันเยอะมากทั้งในวงการโรบอท และวงการเครื่องวัด(เครื่องวัดจะใช้ Bridge แต่ประยุกต์วิธีคิดมาใช้ได้) สามารถเอาไปประยุกต์ใช้ได้จริงในทางปฏิบัติ     ถ้าครบ 3 วันแล้วยังไม่มีคนทำได้ ผมจะมาเฉลยละกัน จากคุณ : pzifrius - [ 27 ก.พ. 50 11:33:52 ]

ความคิดเห็นที่ 9 ตอบคุณ joe ADC มีหลายประเภทครับ แบบที่ Vin เข้าได้ถึง Vdd(5V) ก้อมีครับ จากคุณ : pzifrius - [ 27 ก.พ. 50 11:39:05 ]

ความคิดเห็นที่ 10 ไม่ได้คิดโจทย์นานแล้ว รบกวนตรวจคำตอบด้วยคับ -*- R = sqrt(Rxmin^2 + Rxmin*DR) where DR = Rxmax - Rxmin จากคุณ : Gilmer - [ 27 ก.พ. 50 15:42:55 ]

ความคิดเห็นที่ 11 อืม...... จากคุณ : Indolent - [ 27 ก.พ. 50 15:43:41 ]

ความคิดเห็นที่ 12 R = Rx(min) หรือ R = Rx(max) =  Rx(min)+DRx เมื่อ DRx = r(max) และ ค่า Vin range (max) จะขึ้นอยู่กับค่า DRx ของ R หรือ เซ็นเซอร์ ที่ใช้     ยิ่ง R หรือ sensor มีค่า range R มากๆ ก็จะทำให้ได้ค่า range Vin มาก แต่ค่า Range R มากยังไง ค่า Vin Range สูงสุดก็จะไม่เกิน 1/2 VDD ใครมี สูตร หรือ สมการ ก็เอามาลงหน่อย + รอเฉลยเป็นทางการ จากคุณ : ลองดู (คืนอาจารย์ไปหมดแล้ว) - [ 27 ก.พ. 50 18:48:52 ]

ความคิดเห็นที่ 13 >< จบสาย telecom ครับ รอดูเฉลยอย่างเดียวดีกว่า จากคุณ : [-KUNG-] - [ 28 ก.พ. 50 13:08:55 ]

ความคิดเห็นที่ 14 อืมม..... ช่วงนี้รู้สึกเด็กจะสอบกัน อาจจะยังไม่ทันได้เห็นกระทู้นี้ ตอนนี้ยังไม่เฉลยก่อนนะครับ เผื่อมีใครอยากคิดเล่นๆอยู่ เดี๋ยวพรุ่งนี้ดึกๆค่อยมาเฉลยละกัน จากคุณ : pzifrius - [ 28 ก.พ. 50 17:56:21 ]

ความคิดเห็นที่ 15 กระทู้เก่าตกไปแล้ว ขอแตกประเด็นเอาไปตั้งไว้ข้างบนละกันครับ จะได้เป็นประโยชน์กับน้องๆ หรือคนที่สนใจด้านอิเล็กทรอนิกส์ ว่าการจะต่อวงจรวัดค่าเซนเซอร์ ควรจะใช้ค่า R เท่าไหร่ ถ้าใครมันมือก้อช่วยคิดช่วยแย้งด้วยนะครับ ผมอาจจะคิดไม่ถูกก้อได้ แก้ไขเมื่อ 28 ก.พ. 50 18:03:16 จากคุณ : pzifrius - [ 28 ก.พ. 50 18:02:26 ]

ความคิดเห็นที่ 16 เรื่องนี้มันเป็นเรื่อง common sense ไม่ต้องคำนวณละเอียดก็ได้ ค่า R จะต้องอยู่ระหว่าง ค่า Rx,min กับ Rx,max อย่างแน่นอน ก็อย่างที่ #10 บอกเอาไว้ ถ้าจะคำนวณให้ละเอียด ค่า R ที่เหมาะสมที่สุด คือค่า Geometry Average ระหว่าง Rx,max และ Rx,min R = (Rx,max*Rx,min)1/2 = [(Rx,min+DR)*Rx,min]1/2 การคำนวณก็เริ่มจาก Vin = Rx/(R+Rx)*Vdd Vin,min = Rx,min/(R+Rx,min)*Vdd Vin,max = Rx,max/(R+Rx,max)*Vdd แล้วก็หาค่าของ R ที่ทำให้ Vin,max - Vin,min มีค่าสูงสุด d/dR ของ Vin,max - Vin,min = 0 แต่วิธีที่ใช้จริงๆ ในทางปฏิบัติ ก็จะแค่เลือกค่า R ที่มากกว่า Rx,min นิดหน่อย เพราะว่าในการใช้งานจริงไม่มีทางที่จะได้ค่า Rx,max เลย แก้ไขเมื่อ 01 มี.ค. 50 16:17:34 จากคุณ : ped cad - [ 1 มี.ค. 50 16:00:27 ]

ความคิดเห็นที่ 17 อ๋อ ลืมไปว่า จขกท ถามด้วยว่า range ของ Vin เท่าไหร่ Vin,max - Vin,min = D/(2*R+Rx,min+Rx,max)*Vdd จากคุณ : ped cad - [ 1 มี.ค. 50 16:22:27 ]

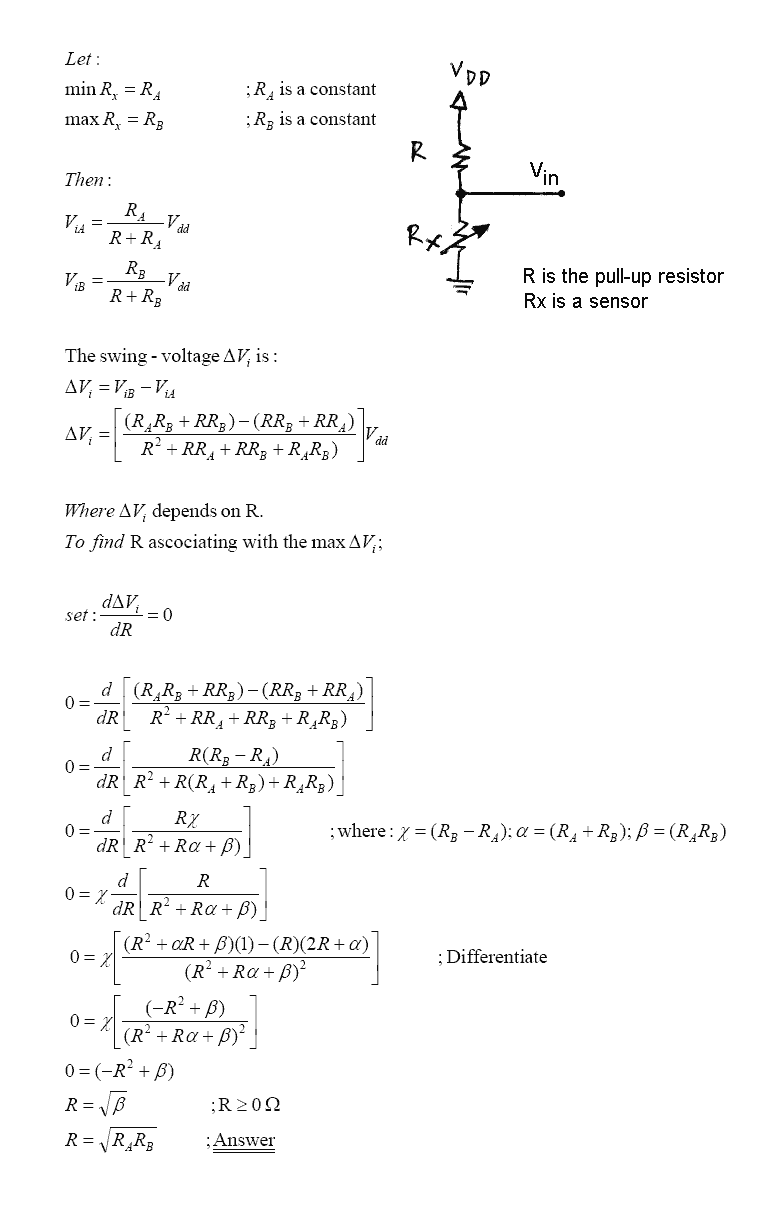

ความคิดเห็นที่ 18 เฉลยครับ... จากคุณ : pzifrius - [ 1 มี.ค. 50 23:20:29 ]

ความคิดเห็นที่ 19 คุณแมวเหมียวพุงป่อง:   ผมงงครับ o_O" คุณคนจ้นจน:              ไม่ถูกครับ ด้วยลองดูใน #8 ครับ อ.ksk:                        ปกติขาอินพุทของ IC จะถือว่ามี R สูงมากจนตัดออกจากวงจรได้ครับ คุณ Joe:                     ไม่จำกัดว่าต้องเท่ากับ 1/2Vdd ครับ ตาม#8 และ #9 คุณ Gilmer:                 ถูกต้องครับ สมการของคุณเมื่อแตกรูปแล้วจะได้ตรงกับเฉลยครับ คุณ คืนอาจารย์ไปหมดแล้ว:          "ยิ่ง R หรือ sensor มีค่า range R มากๆ ก็จะทำให้ได้ค่า range Vin มาก"   ถูกต้องครับ          "แต่ค่า Range R มากยังไง ค่า Vin Range สูงสุดก็จะไม่เกิน 1/2 VDD"   หากให้ Rxน้อยสุดกับมากสุดมีค่าต่างกัน 100เท่า เช่น 10k กับ 1M   เมื่อใช้สูตรหาค่า R ตามเฉลยนี้ จะได้ DVin = 0.818Vdd   ในขณะที่ใช้ R = Rx+ DRx/2 จะได้ DVin = 0.316Vdd เท่านั้น คุณ ped cad:   อธิบายได้ดีครับ (แต่ใน #17 ผมยังงงๆอยู่ o_O") --------------------------------------------------------------------- สรุปว่า:     หากเป็นงานวัดที่ไม่ละเอียดมาก ไม่สนใจเรื่องประสิทธิภาพมากนัก ใช้กะๆค่า R ที่อยู่ระหว่าง Rx(min) ถึง Rx(max) ได้ตาม#16     แต่หากการวัดที่ต้องละเอียด หรือต้องการประสิทธิภาพของ Range ในการวัดเต็มที่ ควรจะใช้สูตรนี้ครับ ซึ่งจำง่าย และไม่ยากในการคำนวณแต่อย่างใด     ยิ่งเซนเซอร์มีอัตราการเปลี่ยนค่า Rx น้อยเท่าไหร่ (DRx น้อย) ยิ่งควรจะต้องใช้สมการนี้ในการหาค่า R ที่เหมาะสมครับ ---แก้ไขย่อหน้า--- แก้ไขเมื่อ 02 มี.ค. 50 00:05:28 จากคุณ : pzifrius - [ 1 มี.ค. 50 23:56:10 ]
