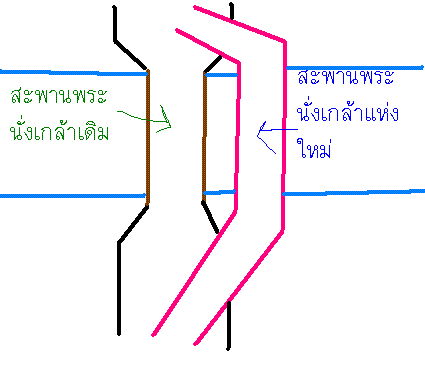

PANTIP.COM : X5428107 คำถาม....เกี่ยวกับสะพานใหญ่ ๆ แต่เสาเล็ก ๆ ที่เมืองนนทืครับ [วิศวกรรมและเทคโนโลยี]

ความคิดเห็นที่ 14

โครงสร้างพื้นสะพานที่เห็นในรูป ข้างในจะกลวงคล้ายๆเป็นกล่อง (Box Gieder)ผนังรอบๆจะบางมาก ทำให้โครงสร้างลักษณะนี้นน.จะเบากว่าโครงสร้างที่เป็น คาน คสล.ตันๆมาวางพาด แต่ยังคงสามารถรับ นน.ได้มาก เวลานำมาติดตั้งจะหล่อเป็นชิ้นส่วนเล็กๆ (segment) แล้วนำมายึดด้วยลวดอัดแรง (จะเห็นรอยต่อได้ในรูป คคห.ที่ 4)
ประกอบกับปัจจุบัน คอนกรีต เหล็กเสริมคอนกรีต และลวดอัดแรง สามารถผลิตได้ให้มีความแข็งแรงกว่าในสมัยก่อนมาก ทำให้โครงสร้างรับ นน.ได้มากขึ้น แต่มีขนาดเล็กลง (นน.ลงเสาส่วนมาก จะเป็น นน.จากตัวโครงสร้างเอง )

กลับมาที่คำถาม
1.เสาที่เห็น อาจจะดูเล็กถ้าเทียบกับพื้นสะพาน เนื่องจากพื้นสะพานจะกลวง มี นน.น้อย แต่ถึงจะเล็กยังไง เสาต้นที่เห็นน่าจะรับ นน.ได้มากว่า 1,000 ตัน ขึ้นไป ซึ่งเพียงพอที่จะรับ นน.จากพื้นสะพานขนาดนี้ได้สบายๆ (ตอนนี้ผมกำลังออกแบบเสา ให้รับ นน.ได้ 600 ตัน สถาปนิกให้ขนาดเสามาแค่ 0.7*0.7 ม. เองครับ)

2.รูปทรงเสาที่ออกแบบมาแบนๆแบบนี้ เพื่อให้เข้ากับลัษณะของแรงที่มากระทำกับเสา (แรงลม หรือแรงจากแผ่นดินไหวมากระทำด้านข้าง) เนื่องจากด้านข้างสะพานไม่มีโครงสร้างมายึดโยง จึงต้องให้เสามีความหนาทางด้านข้างมากๆ เพื่อเพิ่มความแข็งแรงของหน้าตัดเสา (Moment of Inertia) ส่วนอีกด้าน จะมีพื้นสะพานมายึดในเสาแต่ละต้นอยู่แล้ว ซึ่งทำให้มีความแข็งแรงในตัวเองอยู่แล้ว (พื้นสะพานหล่อคอนกรีตเป็นชิ้นเดียวกับเสา ไม่ได้ใช้วิธีมาวางพาดไว้เฉยๆ) จึงไม่มีความจำเป็นต้องให้มีความหนาในด้านนี้มากนัก ขอให้มีความหนามากพอที่จะไม่ทำให้เสามีพฤติกรรมเป็นเสายาวก็เพียงพอแล้ว
ส่วนที่เห็นใช้เสากลม มักจะใช้กับคานพื้นสะพานที่มาวางพาดกับเสาหรือแป้นรับหัวเสาไว้เฉยๆ ไม่ได้หล่อคอนกรีตเป็นชิ้นเดียวกันกับเสา เสาลักษณะนี้จึงต้องมีความแข็งแรงเท่ากันในทุกแกน ซึ่งรูปทรงที่เหมาะสมที่สุดก็คือเสากลม

3.ถ้าเสามีลักษณะแบบนี้ โดยหลักการ ฐานรากก็ควรจะมีลักษณะเป็นสี่เหลี่ยมผื้นผ้า ไปในทางเดียวกับเสาตอม่อ เพื่อให้รับแรงด้านข้างได้ดียิ่งขึ้น และจะใช้เหล็กเสริมในฐานรากน้อยกว่า แต่ก็ไม่จำเป็นเสมอไป ทั้งนี้ขึ้นอยู่กับพื้นที่ด้านล่างว่าจะมีความเหมาะสมให้วางฐานรากออกมาเกินแนวเกาะกลางถนนได้ไหม เนื่องจากเมื่อถนนทรุดตัว ฐานรากที่อยู่บนพื้นผิวถนน อาจจะลอยขึ้นมาบนผิวถนน แบบถนนวิภาวดี..ได้

4.เหล็กที่ใช้ในโครงสร้างคอนกรีตเสริมเหล็ก ไม่ว่ารูปทรงเสาจะเป็นอย่างไร จะเป็นเหล็กชนิดเดียวกัน แต่ในเหล็กชนิดเดียวกันนั้น ก็ยังแบ่งออกเป็นย่อยๆ ได้อีกหลายแบบ ครับ

จากคุณ : // - [ 20 พ.ค. 50 22:12:16 A:203.113.38.8 X: TicketID:068903 ]
