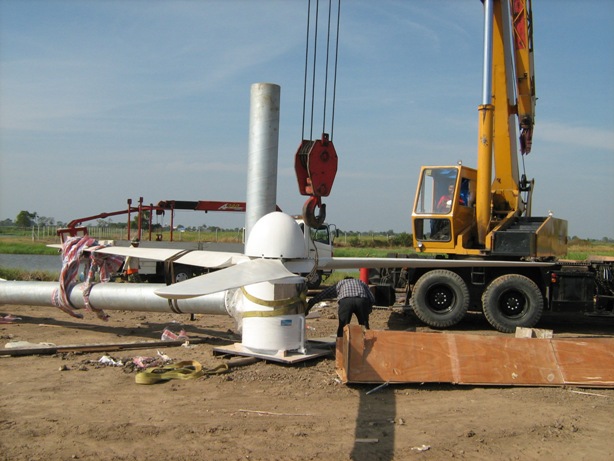

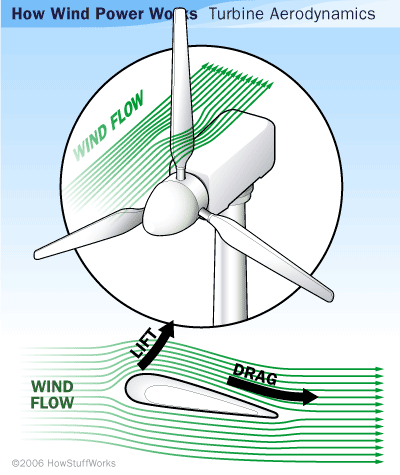

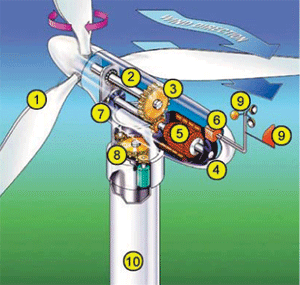

..... เครื่องกำเนิดไฟฟ้าแรงลม กับ หลักการทำงาน ของใบที่ ยาวๆ เรียวๆ โดยวิเคราะห์ เจาะลึก .........

.....

- หลังจากที่ได้เห็น ว่ามีผู้สนใจ ในรายละเอียด พร้อมทั้งตัวผมเอง ก็พยายามแกะปริศนา ที่ซับซ้อน ซ่อนอยู่ในใบนั้น

- หากใครมีข้อมูลมาเพิ่ม จะเป็นประโยชน์แก่ผู้ที่สนใจ ครับ

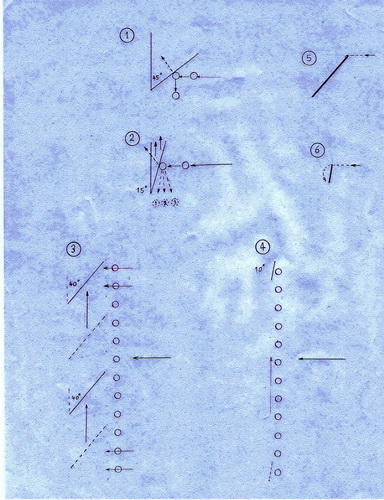

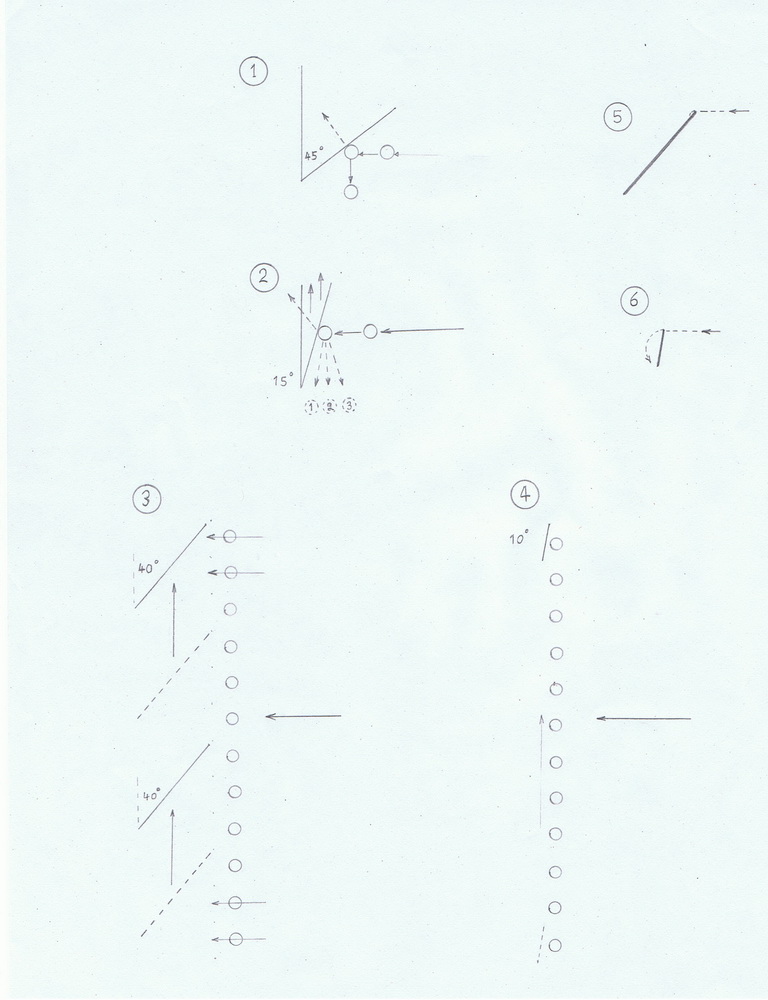

- รูปที่ 1. แสดงแรงการ ตกกระทบ และทิศทางที่ กระเดนออก เส้นประ 45 องศา แสดงถึง ทิศทางของแรงที่ ถูกผลัก

- รูปที่ 2. แสดง เส้นที่เขียน ทำมุม 15 องศา ( แทนใบพัด 15 องศา ) เคลื่อนที่ในทิศทางแนวตั้ง ความเร็วในการเคลื่อนที่ ทำให้เกิด มุมเชิงกล ขึ้น ถ้าให้ลูกทรงกลม แทน โมเลกุล ของอากาศ โมเลกุลนั้นจะกระเดนออก ในทิศทางต่างๆ ขึ้นอยู่กับความเร็วของเส้นที่เขียน ทำมุม 15 องศา ที่เคลื่อนที่ขึ้นตามแนวตั้ง และความเร็วลมที่ประสานกันอย่างซับซ้อน ด้วยความเร็ว ณ. ค่าต่างๆ โดยมุมเชิงกล อาจสร้างมุมสมมุติ เป็น 16 – 75 องศา และทิศทางของแรงที่ถูกผลัก ก็จะผันแปรตาม

- รูปที่ 3. จะแสดงให้เห็นว่า ใบพัดใหญ่ 6 ใบ ทำมุม 40 องศา ( ตัดเส้นรอบวงมาแสดงให้เห็น 1 ใน 3 ของใบพัด ) ให้มีลมพัดที่ความเร็ว 30 กม./ ชม. เกิดความเร็วของใบพัด ตรงวงรอบนอกสุด ได้ 30 กม./ ชม.
รูปทรงกลมเล็ก 12 ลูก แสดงแทนจำนวนโมเลกุลของลม ที่วิ่งเข้าปะทะใบพัด โดยความใหญ่ หรือกว้าง ของหน้าใบพัด จะรับการปะทะ 3 ลูก จากเส้นประ มาเส้นทึบ ( ระยะทางที่ห่างกัน 1 ลูก แทนที่ด้วยความเร็ววงรอบนอกสุดของใบพัด 10 กม./ ชม. ) แสดงว่า ความเร็ววงรอบนอกสุด 30 กม./ ชม. ทำให้สัมผัส ทั้ง 12 ลูก เพียง 1 ครั้ง

- รูปที่ 4. จะแสดงให้เห็นว่า ใบพัดเล็ก 3 ใบ ทำมุม 10 องศา ( ตัดเส้นรอบวงมาแสดงให้เห็น 1 ใน 3 ของใบพัด ) ให้มีลมพัดที่ความเร็ว 30 กม./ ชม. เกิดความเร็วของใบพัด ตรงวงรอบนอกสุด ได้เป็น 4 เท่า ของความเร็วลมที่ปะทะ = 120 กม./ ชม.
รูปทรงกลมเล็ก 12 ลูก แสดงแทนจำนวนโมเลกุลของลม ที่วิ่งเข้าปะทะใบพัด โดยความใหญ่ หรือกว้าง ของหน้าใบพัด จะรับการปะทะ 1 ลูก จากเส้นประ มาเส้นทึบ ( ระยะทางที่ห่างกัน 1 ลูก แทนที่ด้วยความเร็ววงรอบนอกสุดของใบพัด 10 กม./ ชม. ) แสดงว่า ความเร็ววงรอบนอกสุด 120 กม./ ชม. ทำให้สัมผัส ทั้ง 12 ลูก ได้เพียง 1 ครั้ง

- รูปที่ 5. แสดงถึงการ ตีวนของลม ที่ความเร็ว 30 กม./ ชม. โดยเส้นประเป็น ทิศทางของลมปะทะ เกิดมุมเล็กๆ ที่อากาศตรงจุดนั้น มีความดันอากาศเหลือ 0.5 บาร์ ( 1 บาร์ = ความดันอากาศปรกติ ) และการตีวนนั้น ก็จะกว้างขึ้น เป็น 0.7 0.9 บาร์ จนเป็นปรกติ

- รูปที่ 6. แสดงถึงการ ตีวนของลม ที่ความเร็ว 120 กม./ ชม. โดยเส้นประเป็น ทิศทางของลมปะทะ ด้วยความเร็วที่ตัดอากาศ เกิดมีความดันอากาศเหลือ 0.5 บาร์ ตามเส้นประโค้ง ( 1 บาร์ = ความดันอากาศปรกติ ) โดยเฉลี่ยทั้งใบพัด ( โดย DR บ๊อง )

- 1. หลักการ หากรูปที่ 3. และ 4. ถ้าออกแบบให้ เส้นผ่านศูนย์กลางเท่ากัน ให้ใบพัดกว้างพอดีที่จะสัมผัส โมเลกุลอากาศ 1 รอบเท่ากัน แรงลม30 กม./ ชม. จะได้แรงม้าสูงสุดที่ใกล้เคียงกัน จนต้องวัดที่ขนจมูก ( ถ้าออกแบบสุดยอดทั้ง 2 แบบ )

- 2. หลักการ ใบพัดรูปที่ 3. จะให้แรงบิดที่เริ่มจากความเร็วที่ 0 โดยนับลูกที่วาดแทนโมเลกุล จะเห็นว่าสัมผัส 6 ลูก คูณ 3 ( 6 ใบพัด ) = 18 ลูก แต่ ใบพัดรูปที่ 4. จะสัมผัส 3 ลูก เท่านั้น การที่จะต้องใช้แรงเริ่มงานมากนั้น จึงเหมาะกับแบบรูปที่ 3. แต่ ด้วยหลักคุณสมบัติ แบบ 4. หากจะนำมาใช้ก็ได้ คงต้องมีคลัช หรือมีต้นกำลัง สตาร์ท เพื่อให้หมุนได้รอบก่อน จึงจะใช้งานได้
เหตุที่แบบที่ 4. ใช้เพื่อผลิตไฟฟ้า เพราะตอนเริ่มการหมุน ของเครื่องปั่นไฟ ไม่มีแรงต้านการหมุน และจะค่อยๆ ต้านขึ้นเรื่อยๆ ตามกำลังไฟฟ้าที่ได้ ( โดย DR บ๊อง )

- ข้อมูลนี้ ไม่สงวนสิทธิ์

จากคุณ : DR บ๊อง - [ 15 มี.ค. 51 01:27:44 ]
