ความคิดเห็นที่ 1 รูปไม่ชัดเลย -*- มี Diode,R แค่ 2 อย่างใช่ไหมครับ จากคุณ : ginosty - [ 9 ต.ค. 51 15:33:23 ]

ความคิดเห็นที่ 2 สงสัยว่าลูกสีแดงหมายถึงอะไร จากคุณ : atthaphong - [ 9 ต.ค. 51 15:49:49 ]

ความคิดเห็นที่ 3 กระแสป่าวครับ แบบกระแสย้อนกลับ ถึงจะเรียนไฟฟ้ามา แต่ขอมั่วหน่อยเถอะ จากคุณ : jaminonez - [ 9 ต.ค. 51 16:15:15 ]

ความคิดเห็นที่ 4 ลูกศรที่ปรากฎเป็นสัญลักษณ์แสดงขั้วของแรงดันครับ ใช้กับตำราที่ผู้แต่งเป็นคนอังกฤษ โดยหัวลูกศรแทนขั้วบวก เหมือนกับขั้ว + และ - ที่เรานิยมใช้กัน โดยขั้ว + และ - นี้ ใช้ระบุขั้วแรงดัน ปรากฎในตำราที่แต่งโดยคนอเมริกัน ยุโรปชาติอื่น ใช้แบบไหน ผมไม่ทราบ ดูได้จากรูปครับ จากคุณ : Underdog - [ 9 ต.ค. 51 17:24:06 ]

ความคิดเห็นที่ 5 แสดงจุดอ้างอิงในการวัดแรงดันก็ได้ครับ หางลูกศรแทนจุดอ้างอิงในการวัด อย่างในภาพสอง V คือ 0.7 แต่ถ้าลูกศรชี้ไปทางขวา V คือ -0.7 จากคุณ : Ph - [ 9 ต.ค. 51 17:41:20 ]

ความคิดเห็นที่ 6 รูปของคุณ Underdog ไม่ตรงกับเนื้อหาค่ะ สรุปแล้ว ตามรูป หรือตามเนื้อหาคะ อิอิ จากคุณ : แมวบอส - [ 9 ต.ค. 51 18:50:03 ]

ความคิดเห็นที่ 7 ก็เป็นวงจรดีเทคเตอร์แบบซิงเกิลเฟส(เรกติไฟเออร์) ไม่ใช่เหรอครับ v1 เป็น ไบอัสตรง มีกระแสไหลผ่าน พอเป็นอีกเฟส v2  รีเวิรสไบอัส ก็ไม่มีกระแสไหล(เว้นแต่มีเบรกดาวน์) ความรู้คืนอาจารย์ไปยี่สิบกว่าปีแล้ว (ตั้งแต่เลิกทำงานบริษัทคอม) ขอเวลานั่งคิดแป๊บนึงก่อนนะครับ จากคุณ : ขยะสังคม - [ 9 ต.ค. 51 19:42:32 ]

ความคิดเห็นที่ 8 ของคุณ Underdog ถูกแล้วค่ะ แต่คาดว่ารูปสลับกัน เพราะเราเคยเห็นของเยอรมันใช้แบบลูกศรเหมือนกัน จากคุณ : แมวบอส - [ 9 ต.ค. 51 19:47:35 ]

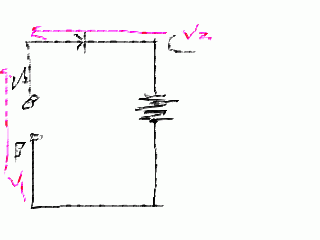

ความคิดเห็นที่ 9 ดูวงจรเข้าใจไหมครับ จากคุณ : joe (aircraftdesigner) - [ 9 ต.ค. 51 22:14:37 ]

ความคิดเห็นที่ 10 .... จากคุณ : DR บ๊อง - [ 10 ต.ค. 51 09:51:22 ]

ความคิดเห็นที่ 11 ตามปกติ เรามักจะพบว่าแรงดันในวงจรจะแทนค่าด้วยตัวอักษร V ในที่ V1 = แรงดันที่มาจากแหล่งจ่าย 5.85 v ส่วน V2 = แรงดันที่มาจากแหล่งจ่าย 12 v โดยมีทิศทางตามลูกศร คือ หางเป็น + หัวเป็น - ครับ จากคุณ : ข้าวเสาไห้ - [ 10 ต.ค. 51 14:27:18 ]

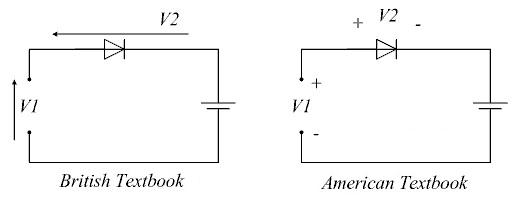

ความคิดเห็นที่ 12 ต้องขออภัยครับ วาดรูปผิดไป ไม่ได้ตรวจทาน ตามเนื้อความครับ ผมแก้รูปให้ใหม่แล้ว จากคุณ : Underdog - [ 10 ต.ค. 51 17:25:10 ]

ความคิดเห็นที่ 13 ลูกศรแสดงแรงดันตกคร่อมสองโหนดใดๆ (ขั้วลอยๆ หรือไม่ก็ตกคร่อม Circuit element) และอย่างที่ คห บนๆบอก คือ หัวลูกศรเป็นขั้วบวก และท้ายแทนลบ จากคุณ : kiwiboyz - [ 10 ต.ค. 51 23:47:54 ]
