ความคิดเห็นที่ 1 ถามตรง ๆ เลยสิครับ แบบที่ถามที่ห้องชายคาน่ะครับ http://www.pantip.com/cafe/home/topic/R9855495/R9855495.html จากคุณ : Marine Red เขียนเมื่อ : 28 ต.ค. 53 20:22:45

ความคิดเห็นที่ 2 ผมพาซื่อตอบไปตามที่ถามแล้วกัน ส่วนเรื่องผิดระเบียบ MEA หรือไม่ คุณไปว่ากันเอง --สิ่งที่คุณถามหาให้วุ่นไปตั้งกระทู้ 2 กระทู้ ...ก็คือ Transfer Switch ธรรมดา ของง่ายๆ  --อยากได้แบบ ATS automatic transfer switch ก็ทำได้ ของง่ายๆ --อยากได้แบบพิศดาร  Make Before Break  สลับไฟได้ โดยไฟไม่กระพริบ ก็ไม่ยาก ... ของง่ายๆ -- สนใจจะดูของจริง ที่ติดตั้งใช้งานอยู่แล้ว ก็ไม่ยาก ทั้งหมดนี้   เห็นไหม ไม่ใช่ เรื่องยาก จากคุณ : TinyNu เขียนเมื่อ : 28 ต.ค. 53 21:06:09

ความคิดเห็นที่ 3 Transfer switch ที่เห็นใช้กันเยอะๆ ก็พวกแหล่งจ่ายไฟสำรองตอนไฟฟ้าดับ จะเอามาดัดแปลงใช้เปิดปิดเป็นเวลาก็ไม่ยาก แค่เปลี่ยน Sensor แรงดันเป็น timer แทน แต่ถ้าเอาไว้แก้ปัญหาค่าไฟแพงแบบกระทู้โน้น ประเด็นผิดถูกผมไม่พูดถึง เอาประเด็นทางเทคนิค ถ้าเป็น3เฟส แล้วมาจากหม้อแปลงลูกเดียวกันก็ง่าย แต่ถ้าซิงเกิลเฟส แล้วมาคนละเฟส ก็ยากหน่อย จากคุณ : เด็กทุ่งครุ เขียนเมื่อ : 28 ต.ค. 53 21:25:25

ความคิดเห็นที่ 4 ok ขอบคุรครับ อยากได้ รายละเอียด ตัดแบบ เนียนๆ ไม่ดับหรือกระตุกน่ะครับ รบกวนช่วยแนะนำทีครับ ว่าต้องกแบบวงจรอย่างไรบ้าง ขอบคุณครับ จากคุณ : คนรวยจริง เขียนเมื่อ : 28 ต.ค. 53 21:41:30

ความคิดเห็นที่ 5 ตัดแบบเรียบๆ เนียนๆ ต้องมีการซิงโครไนซ์ความถี่ระหว่าง 2 ซอร์สนะครับ ไม่ง่าย แต่ก็ไม่ยาก มีของสำเร็จขาย แต่ราคาจะสูงกว่าแบบแมนนวล ที่ยอมให้โหลดดับสักพักมากนะครับ จากคุณ : [STYX] บัตรผ่านยังโดนแบน เขียนเมื่อ : 29 ต.ค. 53 07:40:05 A:202.57.180.198 X: TicketID:267882

ความคิดเห็นที่ 6  ผมลืมนึกถึง หม้อแปลงคนละลูก ขอบคุณ คุณเด็กทุ่งครุ ตอบ จขกท 1) หลักการก็ใช้ ATS  แทนที่จะใช้ sensor ไฟดับ ก็ใช้ timer  แทน ตั้งเวลา หลบ TOU   ....(เรื่องนี้ เช็คให้ดีไฟฟ้าเขามีระเบียบการใช้ time of use อย่างไร ซึ่งผมคิดว่า น่าจะผิดกฎ ครับ) 2) ใช้ magnatic contacter 2 ชุด บางคนใช้ CB  ที่ผมไม่ใช้ CB  เพราะเราใช้ CB ให้ทำหน้าที่เพียง switching เท่านั้น,  อีกอย่างหนึ่งค่า  Interrupting Capacity ของ CB ตามปกติจะต่ำกว่า magnetic contacter  ครับ หมายเหตุ... ค่า Interrupting Capacity เกิดขึ้นตอนที่เราปลดโหลดจะเกิดการ Arc ระหว่างหน้าคอนแท็ก ถ้าค่า IC ต่ำ มันจะอาร์คติดกัน เหมือนเราเชื่อมไฟฟ้า .. คงเข้าใจนะครับ  3) ทำ interlock ป้องกัน การ On ทั้งสองชุด ==> ไฟมาชนกัน อาจทำเป็น mechanical or electrical interlock ก็เลือกเอา ผมค้นรูปให้ดูตัวอย่าง ... http://www.google.com/images?q=mechanical+interlock&rls=com.microsoft:th&oe=UTF-8&startIndex=&startPage=1&um=1&ie=UTF-8&source=univ&ei=qx3KTL-HJY3EvQOR-5gK&sa=X&oi=image_result_group&ct=title&resnum=2&ved=0CDAQsAQwAQ&biw=772&bih=423 ส่วนเรื่องที่จะโยกสวิทช์แบบไฟไม่กระพริบ แบบ Make Before Break นั้น ใช้ตามบ้านจะแพงโดยไม่จำเป็น option นี้ผมเคยติดตั้งตามสเปคของสนามบินนานาชาติเขาบังคับสเปคไว้ ครับ ไม่แนะนำให้ประกอบเอง ควรติดต่อผู้รับเหมาไฟฟ้าบอกเขาทำ ATS ตามสเปคที่คุณต้องการ ราคาพอรับได้ ไม่แพงหรอกครับ จากคุณ : TinyNu เขียนเมื่อ : 29 ต.ค. 53 08:18:20

ความคิดเห็นที่ 7 อีกอย่างที่ควรจะดูด้วย คือ โหลดพวกแอร์ มีหลายตัว เวลา ON ควรจะมี Timer คุมไม่ให้ ON  พร้อมกันครับ จากคุณ : TinyNu เขียนเมื่อ : 29 ต.ค. 53 08:20:42

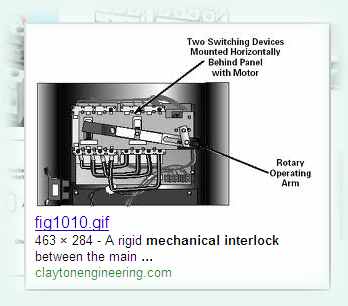

ความคิดเห็นที่ 8  รูป Mechanical Interlock  ลักษณะการทำงาน เหมือน ไม้กระดก ข้างหนึ่ง ON อีกข้างจะต้อง OFF  ใช้ mechanic ดีกว่า แก้ไขเมื่อ 29 ต.ค. 53 08:31:22 จากคุณ : TinyNu เขียนเมื่อ : 29 ต.ค. 53 08:29:34

ความคิดเห็นที่ 9 อ่อได้ึคับ งั้นอุปกรณ์หลัก ที่ทำตู้น่าจะเป็น Magnetic contactor 2 ชุด (ใช้แทน ats ใช่ไหมครับ หรือว่าควรซื้อ ats ไปเลย) แล้วก็ ตัว interlock ผมอยากจะเป้น auto ก็เลือกแบบ eletornic ได้เลยนะครับ แล้วก็ตัว timer ใช่ไหมครับ จากคุณ : คนรวยจริง เขียนเมื่อ : 29 ต.ค. 53 09:40:44

ความคิดเห็นที่ 10  Magnetic contactor 2 ชุด  เป็นส่วนประกอบของ ATS ครับ ผมแนะนำให้คุณสั่งเขาทำดีกว่า บอกว่าจะเอา Automatic Trasnfer Switch มีของนอกสำเร็จรูป แต่ผมไม่ชอบ  ประกอบเองดีกว่า ขนาด 100 Amp ไม่แพงหรอก อยากดูของจริง ไปดูตามตึกอาคารสูงทุกแห่ง ไปดูที่ห้องช่าง พูดดีๆ ขอเขาดูได้ เช่น ตาม รพ. ต่างๆ ขอดู ATS อยู่ในห้อง MDB นั่นแหละ จากคุณ : TinyNu เขียนเมื่อ : 29 ต.ค. 53 09:52:44

ความคิดเห็นที่ 11 Make Before Break กรณีนี้ผมว่าจำเป็นครับ เพราะคงไม่ดีแน่ถ้ามีใครใช้คอมตั้งโต๊ะอยู่แล้วดับไปเฉยๆ ตู้เย็นอาจพังไวกว่าปกติ ถ้าไฟหายไปเสี้ยววินาทีทุกๆวัน วันละ 2 ครั้ง หรือแอร์ดับทุกห้อง ต้องมาสตาร์ทใหม่ทุกวันที่ใช้งานตอน 4 ทุ่ม อย่างความเห็นที่ 5 ว่าไว้ ควรจะมีระบบ synchronization ผมไม่รู้ว่าระเบียนของการไฟฟ้าว่าอย่างไร แต่ดูจาก common sense ระบบ TOU มีเพื่อให้ผู้ใช้จัดระบบการใช้ไฟให้หลบช่วงพีค หากการไฟฟ้ายอมให้ใช้หม้อไฟธรรมดาในช่วง peak และใช้ไฟถูกในช่วง off peak คงมีคนทำแบบนั้นทั้งบ้านทั้งเมือง จากคุณ : เด็กทุ่งครุ เขียนเมื่อ : 29 ต.ค. 53 10:32:22

ความคิดเห็นที่ 12 ครับผม แล้ว ตัว Make Before Break นี่ติดมากับ ats ด้วยไหมครับ หรือว่าต้องซื้อแยก ครับ ผมตั้งใจจะจ้างประกอบอยุ่แล้วน่ะครับผม แต่เพียงอยากจะทราบว่าต้องมีอะไรบ้าง เผื่อช่างเอามาขายผมแพงๆ แล้ว ไม่ใส่ิอุปกรณจำเป้นๆ ที่ท่านแนะนำกัน น่ะครับ ผมจึงอยากถามเป้นความรู้ก่อน จะจ้างเขาทำน่ะครับ ถ้ายังไงรบกวน เรื่อง Make Before Break หน่อยนะครับ ขอบคุณครับ แก้ไขเมื่อ 29 ต.ค. 53 11:08:48 จากคุณ : คนรวยจริง เขียนเมื่อ : 29 ต.ค. 53 11:07:12

ความคิดเห็นที่ 13  ตัว Make Before Break นี่ติดมากับ ats ด้วยไหมครับ หรือว่าต้องซื้อแยก ครับ >>>>>>>>>>>>>>>>> ผมเห็นความตั้งใจจริงของคุณแล้ว  เพื่อไม่ให้เสียเวลา ผมบอกยี่ห้อที่ผมเคยติดตั้งที่สนามบินฯ ดีกว่า ยี่ห้อ Zenith ... เป็นชุด Magnetic contacter ทำหน้าที่ switching  เลือก option : Make Before Break  (เพราะมันมี break before make ด้วย ) ข้อดีของยี่ห้อนี้ มี Arc-chamber ที่ออกแบบพิเศษเป็นลิขสิทธิของเขา เป็น Air-chamber มีค่า Interuppting Capacity สูงกว่ายี่ห้ออื่น --จะต้องประกอบร่วมกับชุด auto-synchronization ซึ่งจะตรวจสอบ phase-rotation / phase-synchro and Hz  ด้วย ผมซื้อที่ร้าน ไทยวีรวัฒน์ ถนน ทรัพย์ ตอนนี้ไม่แน่ใจว่ายังเป็นตัวแทนหรือไม่ จากคุณ : TinyNu เขียนเมื่อ : 29 ต.ค. 53 21:08:00

ความคิดเห็นที่ 14 ขอบคุณครับ งั้นสรุปแล้ว กล่องนี้จะต้องมี 1. ยี่ห้อ Zenith ... เป็นชุด Magnetic contacter ใช้ 2 ตัว (100amp) 2. auto-synchronization ใข่ 1 ตัว(ใช่ไหมครับ)(100amp) 3. electrical interlock (1ตัว)(100amp) 4. timer (1ตัว) 5. พวก breaker จำเป็นต้องใช้ด้วยไหมครับ ระบบนี้น่าจะครบแล้วใช่ไหมครับ เรื่อง Interuppting Capacity นี่รุ่นนี้มีเท่าไหร่เหรอครับ พอดีผมอาจจซื้อพวก ABB หรือ SquarD เอาน่ะครับ จะได้เลือกค่าให้ใกล้เคียงกัน ขอบคุณครับ จากคุณ : จขกท (คนรวยจริง) เขียนเมื่อ : 29 ต.ค. 53 21:39:02

ความคิดเห็นที่ 15   ผมชักชอบวิธีของ จขกท ที่รู้จักสรุป ข้อสรุปจะนำไปสู่ความสำเร็จ จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 08:06:06

ความคิดเห็นที่ 16   สรุป --พอจับ Make Before Break มารวมกับ Auto Synchronization ชุดนี้จะกลายเป็น Bypass-Switch  ไม่เรียก Transfer Switch Bypass-Switch  ช่างไฟบ้านอาจไม่รู้จัก เป็นอุปกรณ์พิเศษใช้งานเฉพาะ ใช้ bypass ไฟฟ้าจากตู้ควบคุม หรือ ตู้ MDB ออกไปที่อื่นโดยจ่ายไฟได้ไม่ขาดตอน ทำงานคล้าย Transfer Switch แต่ไม่ใช้ interlock เพราะเรา synchronized: ทั้งสอง source แล้ว  Bypass-Switch ใช้งานเมื่อต้องการ maintenace ตู้ควบคุม กรณีของคุณ  ดัดแปลงมาใช้ในลักษณะคล้ายกัน จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 08:42:06

ความคิดเห็นที่ 17 1. ยี่ห้อ Zenith ... เป็นชุด Bypass Switch (100 amp) คุณมี CB ใน MDB คุม Amp-trip ให้เหมาะกับสายไฟของคุณแล้ว ยี่ห้ออื่นก็มีเช่น Merlin Gerlin ฝรั่งเศส และ Siemens แต่เมืองไทยอาจไม่มีชุดนี้ 2. auto-synchronization ใข่ 1 ชุด (100amp) มีของ ABB / Merlin Gerlin 3. electrical interlock (1ตัว)(100amp)  .....ไม่ต้องใช้ เรา synchronized 2 source แลว 4. timer (1ตัว) 5. พวก breaker จำเป็นต้องใช้ด้วยไหมครับ .... ตู้ MDB มี CB คุมอยู่แล้ว ----------------- ระบบนี้น่าจะครบแล้วใช่ไหมครับ .... อุปกรณ์หลักครบ มีย่อยๆ เล็กน้อย ---------- เรื่อง Interuppting Capacity นี่รุ่นนี้มีเท่าไหร่เหรอครับ พอดีผมอาจจซื้อพวก ABB หรือ SquarD เอาน่ะครับ จะได้เลือกค่าให้ใกล้เคียงกัน --------- ตามปกติค่า IC ของ CB สูงเป็น 100 KV   ถ้า Single Largest Load ของบ้านคุณไม่สูง ก็ไม่ต้องเน้น IC มาก ทำงานได้แล้ว ระวังโดนปรับด้วย ผมแค่ตอบที่ถาม จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 08:52:50

ความคิดเห็นที่ 18 ขอบคุณครับที่แนะนำและเป็นห่วง คุณตอบคำถามผมตรงดี เหมือนนายช่างไม้หรือช่างไฟ นะ เดีวนี้ไม่รุ้หายไปไหนแล้ว .. ส่วนเรื่องนั้นไม่มีปัญหาครับผมจัดการได้ ยี่ห้อ Zenith ไม่มีใครขายเลยครับ T_T  ทางร้านกลัวปัญหาเรื่องที่ผมจะให้ สลับโดยไฟไม่ดับ มีแต่ยืนยันว่า ยังไงก็ดับ ... หรือ ถ้าเราใส่ syn แล้วจะแก้ได้แน่นอนครับ syn ชุดนึ่งแพงไหมครับ - ถ้าไฟมาจากหม้อเดียวกัน จำเป็นต้องใช้ auto syn ไหมครับ (กลัว auto syn จะราคาแพง) หรือถ้าจะให้สลับเนียนๆ ยังไงก็ต้องใส่ใช่ไหมครับ - เรื่อง IC นี่งั้นผมเน้นSpec ที่ IC มากกว่า 100Kv นะครับ แก้ไขเมื่อ 30 ต.ค. 53 12:14:36 จากคุณ : คนรวยจริง เขียนเมื่อ : 30 ต.ค. 53 09:21:04

ความคิดเห็นที่ 19 ปกติ ATS มันจะให้ไม่ดับกระพริบเลยระหว่างสลับ มันต้องรอเฟส syn กันทั้งสอง source  เช่นรอให้เครื่องปั่นไฟเฟสทับกันกับแหล่งจ่ายหลักพอดีค่อยขนานแหล่งจ่ายและตัดอีกแหล่งออก  แล้วที่นี้ถ้าแหล่งจ่าย 1 กับ 2 มันเป็นไฟคนละเฟส(เช่นอีกมิเตอร์จากบ้านข้างๆที่่ติดกัน มักจะเป็นคนละเฟส) หากเป็นคนละเฟสมันจะไม่มีทาง syn กันได้เลย เฟสมันจะห่างกันด้วยค่าคงที่ตลอดเวลา  ไม่ว่าจะรอนานเท่าไหร่มันก็ไม่ syn. ถ้าไปหาทางฝืน make before break โดยเฟสไม่ตรงกันมีบึ้ม  เท่ากับว่าถ้าเป็นระบบ single phase ที่มาจากไฟคนละเฟส ยังไงก็ต้องตัด source หนึ่งออกก่อนต่ออีกเฟส    แต่ถ้าทั้งสองแหล่งเป็นไฟ single phase จากเฟสเดียวกันด้วยมันจะ syn กันตลอดเวลาอยู่แล้วอันนี้ง่ายที่สุด จากคุณ : Ph เขียนเมื่อ : 30 ต.ค. 53 14:16:33

ความคิดเห็นที่ 20 ครับ งั้นพอจะมีวิธีเช็คไหมครับ ว่าแหล่งจ่ายไฟ ที่มาทั้งคุ่ มี phase ตรงกันหรือไม่น่ะครับผม ขอบคุณครับ จากคุณ : คนรวยจริง เขียนเมื่อ : 30 ต.ค. 53 15:22:04

ความคิดเห็นที่ 21  ผมเห็นใช้ไฟ 100 Amp คิดว่าเป็น 3 เฟส ถ้าเป็น 1p เช็คง่าย ดูสายที่เข้ามิเตอร์ก็รู้ครับ   จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 15:45:55

ความคิดเห็นที่ 22  ถ้าเอาไฟจากบ้านข้างๆ จะเป็นไฟคนละเฟส ครับ จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 15:48:11

ความคิดเห็นที่ 23 วิธีเช็คว่าเฟสตรงกันหรือไม่ง่ายสุดก็คือไปดูที่สายไฟก่อนเข้าหม้อว่ามาจากเส้นเดียวกันมั้ย ส่วนที่ว่าไฟคนละเฟส จะทำ make before break ลำบาก ผมว่าก็พอทำได้ โดยการใช้พวก ไตรแอค/เอสซีอาร์ โดยดีเทคจุดเริ่มต้นของไซน์เวฟให้ได้ แล้วตัดซ๊อสแรกออก แล้วยัดซ๊อสหลังไปเลย จะเหลื่อมเฟสไปนิดหน่อยก็ช่างมัน ซึ่งมันมีวิธีอื่นที่ง่ายกว่าแต่ผมไม่แนะนำ ผมขอเสนอในแง่มุมทางเทคนิคเท่านั้น แก้ไขเมื่อ 30 ต.ค. 53 16:28:22 จากคุณ : เด็กทุ่งครุ เขียนเมื่อ : 30 ต.ค. 53 16:08:58

ความคิดเห็นที่ 24 ขออภัยที่ผมไม่ได้แจ้งว่าเป้น 1เฟส ตั้งแต่แรกครับ ผมไปดูมาแล้ว มีสายไฟ 2 สาย มาจากการไฟฟ้า แล้วเขาต่อแยกเข้า 2 มิเตอร์ครับ ถ้าอย่างนี้ผมว่าน่าจะ เฟสเดียวกันใช่ไหมครับ แล้วทีนี้ ตัว auto syn ยังจำเป็นอยู่ไหมครับ ขอบคุณครับ จากคุณ : คนรวยจริง เขียนเมื่อ : 30 ต.ค. 53 16:45:12

ความคิดเห็นที่ 25  ผมพยายามนึกวิธีง่ายๆ  เท่าที่จำได้ติดตา สมัยผมเรียนที่เยอรมัน บนรถรางเขามีป้ายเชิญชวนใช้ NachtStrom  (ไฟฟ้ากลางคืน) เขาจะมี มิเตอร์-พิเศษ เพิ่มตามบ้านอีก 1 มิเตอร์ นอกจากนี้ก็มีวิธี ต้มน้ำร้อนด้วย NachtStrom เก็บสำรองไว้ใช้ Heater ในเวลากลางวัน (ของเมืองไทยก็มี ระบบน้ำเย็นสำหรับแอร์ครับ) นอกจากนี้ยังมี Batteries สำรองไฟฟ้ากลางคืนเอาไว้ใช้กลางวัน แต่ผมไม่ได้ดูรายละเอียด จะลองให้อากู๋ค้นหาให้ ทีนี้ คุณก็ลองดิดดู แยกคร่าวๆว่ามีโหลดอะไรบ้าง เผื่อจะทำได้ง่าย และถูกระเบียบการไฟฟ้า จากคุณ : TinyNu เขียนเมื่อ : 30 ต.ค. 53 21:50:47

ความคิดเห็นที่ 26 ขอบคุณครับ โหลดไม่มีอะไรมากครับ มีแอร์ 3 ตัว ครับ ตู้เย็น 2 ทำน้ำอุ่น 1 ส่วนมากแอร์จะเปิดเต็มที่ พร้อมกัน 2 ตัวน่ะครับ นานๆที จะมี 3 พร้อมกัน มี pc 2 ตัว  ครับ เบื้องต้นผมก็คุยกับไฟฟ้าก็ไม่มีอะไร นะคับ จากคุณ : คนรวยจริง เขียนเมื่อ : 30 ต.ค. 53 23:36:49

ความคิดเห็นที่ 27 ถ้าที่มิเตอร์มี 2 สาย  อันนี้เป็นระบบเฟสเดียวแน่นอน(Single phase) แต่มันจะใช้เฟสเดียวกันกับอีกมิเตอร์ไหม ต้องดูที่สายหลักก่อนเข้ามิเตอร์ครับ ให้มองที่สายเมนหลักของการไฟฟ้าจะพาดอยู่ 4 เส้น  อาจจะมีเส้นหนึ่งที่ดูเล็กกว่าหน่อย เส้นที่ดูเล็กกว่านี้เรียกว่านิวทรอล  ถ้าไม่นับเส้นนี้ก็เหลืออีก 3 เส้น แต่ละเส้นคือแต่ละเฟส ไปดูมิเตอร์ตัวแรก  ว่าสองสายของมันไปที่ไหน  แน่นอนว่าเส้นหนึ่งต้องไปจับที่เส้นนิวทรอล  และอีกเส้นหนึ่งมันจับกับสายเฟส(เส้นใดเส้นหนึ่ง) ลองดูว่าเป็นเส้นเดียวกับที่อีกมิเตอร์ต่ออยู่หรือไม่ ถ้ามันคนละเฟส จะไม่มีทางทำ make before break ได้  จะต้องตัด source นึงออกก่อนจึงจะต่ออีก source เข้าไปได้ ซึ่งแบบนี้ยังไงก็ต้องมีจังหวะสะดุดเล็กน้อยแน่นอน   (ถ้าฝืนต่อ source 2 เข้าไปก่อนแล้วค่อยตัด source 1 จะลัดวงจรอย่างรุนแรง ที่แรงดัน 380 โวล) จากคุณ : Ph เขียนเมื่อ : 31 ต.ค. 53 02:52:44

ความคิดเห็นที่ 28  จากโหลดทั้งหมด คห. 26  ค่าไฟฟ้าต่อเดือนราว 5 พันบาท ไม่เกิน 6 พัน ลงทุนแพงจะคุ้มเหรอ ? ผมว่า ซื้อ UPS ใส่เครื่อง PC  2 ตัวง่ายกว่า แล้วโยกสวิชย์แบบง่ายๆ ไฟกระพริบนิดเดียว ... ผมสังเกต  ไฟฟ้ารอบนอกตัวเมืองแถวหนองจอก ซึ่งอยู่นอก Netzwork  ก็ยังมีการกระพริบแบบนี้ แทบทุกวัน   สรุป .. ไม่ต้อง Make Before Break หรอกครับ จากคุณ : TinyNu เขียนเมื่อ : 31 ต.ค. 53 08:31:03

ความคิดเห็นที่ 29 ขอบคุณครับ - มิเตอร์ 2 ตัวนั้นต่่อมาจาก สายไฟคู่เดียวกันครับ ผมจึงคิดว่า น่าจะเป้น phase เดียวกัน เพราะเข้าเดินมา 2 เส้น เป็นเส้นเปลื่อย 1 เส้น และเป้นสายไฟมีฉนวน 1 เส้น แล้วเอา 2 เส้นนั้น เข้าแต่ละมิเตอร์ครับ - ผมอยากจะเผื่ออนาคตไว้ด้วยน่ะครับ เพราะบ้านที่จะต่ออีกหลัง อนาคตอาจมีโหลด ใกล้เคียงกันคือ แอร์ 2 ตู้เย้น 2 จึงอยากจะทำให้ safe ไว้เผื่ออนาคตด้วยน่ะครับ เพราะตอนนี้ใช้มิเตอร์ 30/100 ทั้ง 2 ตัว อยุ่ครับ จากคุณ : จขกท (คนรวยจริง) เขียนเมื่อ : 31 ต.ค. 53 09:26:34

ความคิดเห็นที่ 30  เดินมา 2 เส้น เป็นเส้นเปลื่อย 1 เส้น และเป้นสายไฟมีฉนวน 1 เส้น แล้วเอา 2 เส้นนั้น เข้าแต่ละมิเตอร์ครับ >>>>>>>>>>>>>>>>>>>>> (ขอโทษมาตอบช้า) ตามที่บอกมา.... แสดงว่า มิเตอร์ 2 ตัวใช้ เฟส-เดียวกัน ..... ดีใจด้วย คราวนี้ก็ง่าย  ... คุณไม่ต้องใช้ Transfer SW   ใช้ชุด Bypass-Switch  ตัวเดียวพอ เลือก option ... Make Before Break  ... จบ ( bypass switch มี 2 options อีกอย่างคือ break before make )  Bypass-Switch  ลักษณะคล้าย "สะพาน-ไฟ"  คือ โยกจาก source-1 ไปใช้ source-2 แต่ก่อนที่จะ OFF Source-1 มันจะ ON Source-2 ก่อน  หรือ Make Before Break ลักษณะการทำงานนี้ ATS จะไม่มี เพราะใส่ Interlock ป้องกันไว้ครับ  หวังว่าคงจะทำได้นะครับ จากคุณ : TinyNu เขียนเมื่อ : 31 ต.ค. 53 18:38:32

ความคิดเห็นที่ 31 ขอบคุณครับ ผมเรียนรบกวน ขอสรุปีกทีนึ่งได้ไหมครับ ว่าผมควรจะแจ้งช่างประกอบ ว่าอย่างไรดีครับ ถึงจะตรงจุดประสงค์ที่สุด และอุปกรณืได้ครบอย่างที่เราตั้งใจน่ะครับ ว่าสรุปแล้วจะทำ bypass switch จะต้องมีอะไรบ้าง ครับ 1. magnetic contractor 2 ตัว เน้นที่ต้องมี make before brake function 2.ตัว timer ( ใช้ตั้งเวลา on off magnetic ) 3. auto syn ( อันนี้ยังจำเป้นไหมครับ หรือไม่ต้องใส่แล้ว) - สรุปแล้วหากเป็น source ที่มีเฟสตรงกัน อุปกรณืที่ใ้ช้ มีเพียง 3 ตัวเท่านั้นเหรอครับ คือ magnetic 2 และ 1 timer ถูกต้องไหมครับ - แล้วถ้าหาก ถูกเปลี่ยน phase ใหม่ โดย phase ไม่ต้องกัน ก็เพียงแค่ หาตัว auto syn มาใส่ ใ่ช่ไหมคับ จากคุณ : จขกท (คนรวยจริง) เขียนเมื่อ : 31 ต.ค. 53 19:24:09

ความคิดเห็นที่ 32  ดู คห. 30 อีกทีครับ 1) ตัวนี้ไม่เรียก Transfer Switch แล้ว เรียก Bypass Switch เพียงชุดเดียว คำ Bypass Switch เป็นชื่อเฉพาะ .....แนะนำคุณโทรไปถาม ร้านไทยวีรวัฒน์ เขามีขายครับ ผมจะค้นรูปให้ทีหลัง 2) ไม่ต้องใช้ Auto Syn เพราะ phase เดียวกัน 3) ถ้าเขาเปลี่ยน เฟส ใหม่ ก็ไม่สามารถ Syn ได้  ต้องยอมให้ Break Before Make จากคุณ : TinyNu เขียนเมื่อ : 1 พ.ย. 53 05:13:46

ความคิดเห็นที่ 33   ตัวอย่างการทำงาน Bypass Switch รูปนี้เป็น Break Before Make มีตัวอย่างการทำงานแบบ none interrupting http://www.claytonengineering.com/training/myweb6/Module29/Output/SwitchConfigurations.html Finally, there is one additional application well suited to the Closed Transition Transfer switch, testing of an emergency source . It permits the periodic testing of an emergency source, such as a generator set, without interrupting power to the loads (Figure 17). The generator set can be brought up and when it is monitored as an acceptable source, the closed transition test can be conducted. Figure 17. CTT Switch Used For Emergency Source Testing จากคุณ : TinyNu เขียนเมื่อ : 1 พ.ย. 53 06:06:15

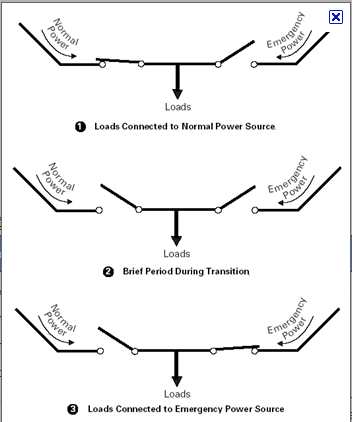

ความคิดเห็นที่ 34  ถ้าหาชุด Bypass Switch  ไม่มี ....แค่บอกช่างไฟของคุณทำตามแบบ  ... Figure 17. CTT Switch Used For Emergency Source Testing   สังเกต....  คอนแท็กซ์ Closed ทั้งสอง Source  ก่อนที่จะ break อีก Souce  ตามภาพ   Souce-1  และ Souce-2   คือ Normal Power  และ Emergency Gen Set แก้ไขเมื่อ 01 พ.ย. 53 06:13:51 จากคุณ : TinyNu เขียนเมื่อ : 1 พ.ย. 53 06:11:40

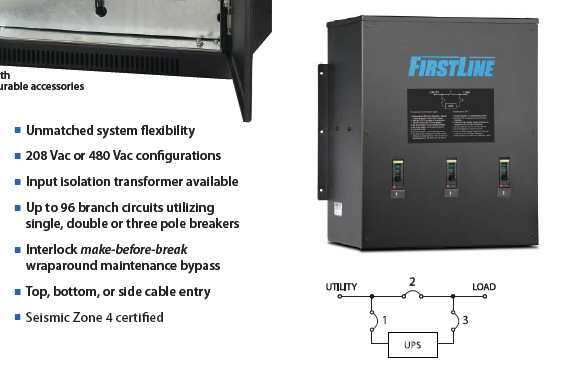

ความคิดเห็นที่ 35  ตัวนี้เป็น Make Before Break   Wraparound Maintenance Bypass (without distribution) The FirstLine wall mount maintenance bypass switch (MBS) is a great alternative to a complete distribution system.  The MBS is an interlocked make-before-break wraparound bypass switch, providing a safe means of removing the UPS from the circuit, while maintaining the connection between the load and the utility and not dropping your critical loads. Our customers demand high performance, flexible, and safe solutions from Staco Energy, and we’ve delivered again! http://www.stacoenergy.com/firstline-options-cabinet.htm จากคุณ : TinyNu เขียนเมื่อ : 1 พ.ย. 53 06:19:55

ความคิดเห็นที่ 36  เข้าไปดูตามลิ้งค์ข้างบน มีรายละเอียด Bypass Switch First Line อธิบายพอเป็นแนวทางนะครับ แก้ไขเมื่อ 01 พ.ย. 53 06:29:59 จากคุณ : TinyNu เขียนเมื่อ : 1 พ.ย. 53 06:29:36

ความคิดเห็นที่ 37 ขอบคุณครับ เดีวผมจะลองสอบถามไปที่ร้านนะครับ จากคุณ : คนรวยจริง เขียนเมื่อ : 1 พ.ย. 53 12:10:15
