ความคิดเห็นที่ 1 หาซื้อ VR  หรือตัวต้านทานปรับค่าได้ จากนั้น เริ่มจากค่าสูงก่อน แล้วหมุนให้ลดลงเรื่อยๆ จนเริ่มไฟสว่าง แบบที่ต้องการ แล้ววัดค่า หาซื้อ ค่าประมาณใกล้เคียง มาใช้จริง จากคุณ : IRQ5 เขียนเมื่อ : 12 ธ.ค. 53 21:44:15

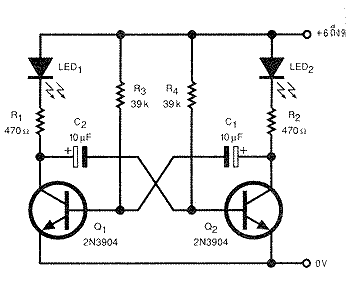

ความคิดเห็นที่ 2 คือ ผมทราบว่า วงจรนี้มี หลอด LED คาปาซิเตอร์ ทรานซิสเตอร์ กับตัวต้านทาน แต่ไม่รู้ว่า ทั้งหมดนี้ มันทำงานสัมพันธ์กันยังไงน่ะครับ... ------------------- ขอบคุณ ค.ห.1 ครับ แก้ไขเมื่อ 12 ธ.ค. 53 21:47:43 จากคุณ : row3625 เขียนเมื่อ : 12 ธ.ค. 53 21:44:19

ความคิดเห็นที่ 3 http://www.stormclub.com/webboard/topic.php?id=00004904 ลองศึกษาดูครับ ส่วนวงจรที่ให้มาเขาเรียก A stable จะทำให้ LED ติดสลับกัน http://www.play-hookey.com/digital/experiments/rtl_astable.html จากคุณ : Lumpu เขียนเมื่อ : 12 ธ.ค. 53 21:48:40

ความคิดเห็นที่ 4 LED จะระบุขนาดกระแสที่ใช้งานไว้ ใช้ R จำกัดกระแสไว้ให้อยู่ในช่วงที่มันทำงาน R ที่ใช้จะแปรผันตามแรงดันของวงจร จากคุณ : freefeel เขียนเมื่อ : 12 ธ.ค. 53 21:59:43

ความคิดเห็นที่ 5 R1 และ R2  จะกำหนดความสว่างของ LED   R3 จะทำงานสัมพันกับ  C1  จะกำหนดเวลากระพริบ  LED 1 R4 จะทำงานสัมพันกับ  C1  จะกำหนดเวลากระพริบ  LED 2 จากคุณ : Lumpu เขียนเมื่อ : 12 ธ.ค. 53 21:59:44

ความคิดเห็นที่ 6 ต้อการแสงที่ออกมาลักษณะไหน กระพริบ หรือติดแทนหลอดอื่น ความสว่างเท่าไหร่ งบเท่าไหร่ เพราะมีวงจรสำเร็จ ที่อาจถูกกว่า หรือใช้ R กับ Hi Power LED ก็ได้ จากคุณ : AbsolutelyTop เขียนเมื่อ : 12 ธ.ค. 53 22:00:11

ความคิดเห็นที่ 7 ว่าแต่หลอดไหน จะติดก่อนครับ ? จากคุณ : Spirited Away เขียนเมื่อ : 12 ธ.ค. 53 22:11:00

ความคิดเห็นที่ 8 ถ้าต่อตามวงจรเลยไม่สามารถกำหนดได้ครับว่า ดวงไหนติดก่อน ถ้าจำไม่ผิด วิธีการต่อแบบนี้ใช้ คุณสมบัติที่ค้า  Vbe ของ Tr แต่ละตัวไม่เท่ากัน LED ที่ต่อกับ Tr ที่มี Vbe น้อยกว่าจะติดก่อน จากคุณ : Lumpu เขียนเมื่อ : 12 ธ.ค. 53 22:16:12

ความคิดเห็นที่ 9 เสริมความเห็น 3 A stable อ่านว่า อะ-สเตเบิ้ล ไม่ใช่ เอ-สเตเบิ้ล นะครับ ตอนผมอ่านเองครั้งแรกก็อ่านไม่ถูกเหมือนกัน จากคุณ : 186388 เขียนเมื่อ : 12 ธ.ค. 53 22:39:35 A:58.147.53.27 X: TicketID:186388

ความคิดเห็นที่ 10 วงจร อะสเตเบิ้ล มัลติไวเบรเตอร์ แปลเป็นไทยเพราะๆ ว่า มิเสถียร อเนกระรัว จากคุณ : Mr. อนารยชน เขียนเมื่อ : 13 ธ.ค. 53 00:04:15

ความคิดเห็นที่ 11 A มีแต่คนไทยเท่านั้นที่อ่าน อะ... แต่จริงๆ มันออกเสียง เออะ... ไม่เชื่อ ถามฝรั่งใกล้ๆ ตัวก็ได้ ถ้ามี จากคุณ : ทัชชี่ เขียนเมื่อ : 13 ธ.ค. 53 01:24:43

ความคิดเห็นที่ 12 ^ ^ จะแจม หรือ แยม : 0 จากคุณ : SuicideJumper เขียนเมื่อ : 13 ธ.ค. 53 01:59:52

ความคิดเห็นที่ 13 สำหรับ LED(5mm) กระแสที่ผ่านควรมีค่า 20mA กระแสสูงสุดที่ทดได้คือ 100mAส่วนใหญ่พังก่อนที่จะถึง 100mA วิธีการคำนวนก็ใช้ V=IR (ตามลิ้งที่ให้) โดย V คร่อม LED มีค่าประมาณ 2V ขึ้นอยู่กับสีและสารที่นำมาสร้างLED http://www.kpsec.freeuk.com/components/led.htm#calculate ถ้าต้องการรู้ความต่างศักย์ตกคร่อมที่แน่นอนแนะนำให้อ่านdatasheet จากคุณ : icebee เขียนเมื่อ : 13 ธ.ค. 53 02:09:53

ความคิดเห็นที่ 14 จากวงจร Q1 และ Q2 คือ Transister ทำหน้าที่เหมือนสวิตซ์ โดยเมื่อถูกไบอัส จะเหมือนเปิดสวิตซ์ คล้าย ๆ กับต่อตรง R1 และ R2 มีหน้าที่ป้องกันไม่ให้กระแสไหลผ่าน LED ในขณะที่ Q1 และ Q2 เปิดสวิตซ์ มิฉะนั้น LED อาจจะร้อนและไหม้ได้ โดยค่าของกระแสที่ไหลเท่ากับ I=V/R C1 และ C2 ทำหน้าที่เก็บประจุ โดยขณะที่เก็บประจุ ความต่างศักย์จะเพิ่มด้วย เมื่อความต่างศักย์เพิ่มเต็มที่ มันจะ Bias ทรานซิสเตอร์ให้ปล่อยให้กระแสไหล สำหรับเวลาในการกระพริบ จะเท่ากับ 0.693RC จากคุณ : ผู้เฒ่าสายลม เขียนเมื่อ : 13 ธ.ค. 53 07:16:46

ความคิดเห็นที่ 15 Astable oscillator จากคุณ : Aumba_เด็กอนุบาล เขียนเมื่อ : 13 ธ.ค. 53 09:26:15

ความคิดเห็นที่ 16 ถ้าในรูป เป็นวงจรไฟกระพริบ อยากได้วงจรต่อ LED ธรรมดาแทบไม่ต้องคำนวณอะไรเลย จากวงจรที่ให้มา ตัด ทรานซิสเตอร์ออก  ตัด คาปาออก เอา LED มาวงจรเดียว  ก็จะได้ ตัวต้านทาน Resistor  470 โอหม์ ต่อไฟ 9 V. อยากได้ ไฟ LED หลายๆ ดวงก็มาต่อขนานกัน (ถ้าอนุกรมมันจะมีความต้านทานภายในเพิ่มขึ้น และถ้า LED ตัวใดตัวหนึ่งขาดมันก็จะไม่ติดทั้งวงจร) หรือ สุดท้ายไปบ้านหม้อ ถามคนขายร้านแพงลอย ให้เค้าจัดชุดให้ เพราะ LED บางชนิตกินไฟสูง เช่น ซุปเปอร์ไบร์ท กินไฟที่ 3 V. หรือ ใช้ R ปรับค่าได้ จูนให้พอไฟติดได้แล้วก็ใช้ โอหม์มิเตอร์วัด เอาค่าความต้านทานนั้นไปซื้อ ตาม คห. ข้างบนบอกครับ   แต่เอาแค่ไฟติดนะครับ ถ้าติดแบบเหลืองๆ จับแล้วร้อนแบบใกล้ๆ ไหม้นี่ให้เพิ่ม R เข้าไปอีก เพราะผมทดลองให้กระแสมากที่สุดเพื่อหวังให้ได้แสงมากขึ้น เลยทำเจ๊งมาหลายตัวแล้ว  แป๊ะ แล้วก็ควันขึ้น 555 จากคุณ : rbko เขียนเมื่อ : 13 ธ.ค. 53 10:12:25

ความคิดเห็นที่ 17 มีข้อสงสัยเรื่องของวงจร LED อีกครับ จากคุณ : row3625 เขียนเมื่อ : 13 ธ.ค. 53 19:07:29
