ขออภัยที่ทำให้สับสน มิได้ตั้งใจสับขาหลอก
ที่มาของปัญหา:
เครื่องใช้ไฟฟ้าจำพวก medical device จะต้องไม่เป็นแหล่งจ่ายกระแสที่ก่อให้เกิดอันตราย ทั้งต่อผู้ใช้และผู้สัมผัส
ในที่นี้ มาตรฐาน IEC กำหนดไว้ว่ากระแสไม่เกินเท่าไหร่ไม่ถือว่าเป็นอันตราย ซึ่งกระแสที่กำหนดมีกลายประเภทเช่น leakage current , touch current, let-go current ect.

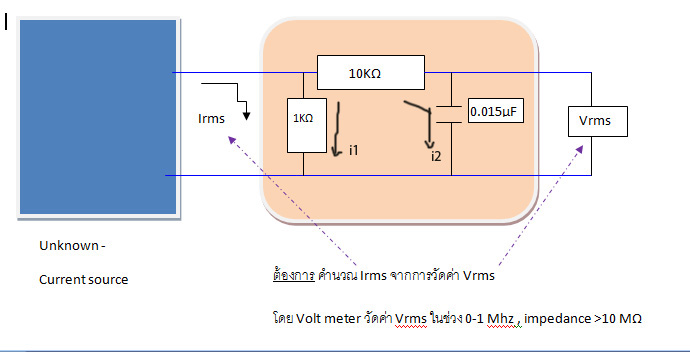

และกำหนดให้ใช้วงจรข้างบนในการวัดกระแสดังกล่าว
โดยวงจรนี้เป็นการจำลองคนที่จะมาสัมผัสเครื่องไฟฟ้านั้นๆ
เพื่อให้คลอบคลุมการใช้งานจริง จึงกำหนดวงจรที่จะมาแทนคน ให้สามารถวัดกระแสได้ย่านความถี่กว้างๆ และออกแบบให้วัดแรงดันแทนการวัดกระแสโดยตรง
ทั้งนี้ผมเข้าใจว่าการวัดแรงดันทำได้ง่ายกว่าและ sensitivity ดีกว่า (จะว่าไปถีงวัดกระแสโดยตรง เมื่อสัญญาณเข้าไปในตัวมิเตอร์ก็ถูกแปลงเป็นแรงดันอีกทอดอยู่ดี)
แก้ไขเมื่อ 26 ก.ค. 54 10:19:01
| จากคุณ |
:
=Lord Gary=
|
| เขียนเมื่อ |
:
26 ก.ค. 54 09:24:35
|
|
|
|
|
วงจรนี้คำนวณหากระแสไฟฟ้าได้อย่างไร [ทฤษฎีวงจรไฟฟ้า]
