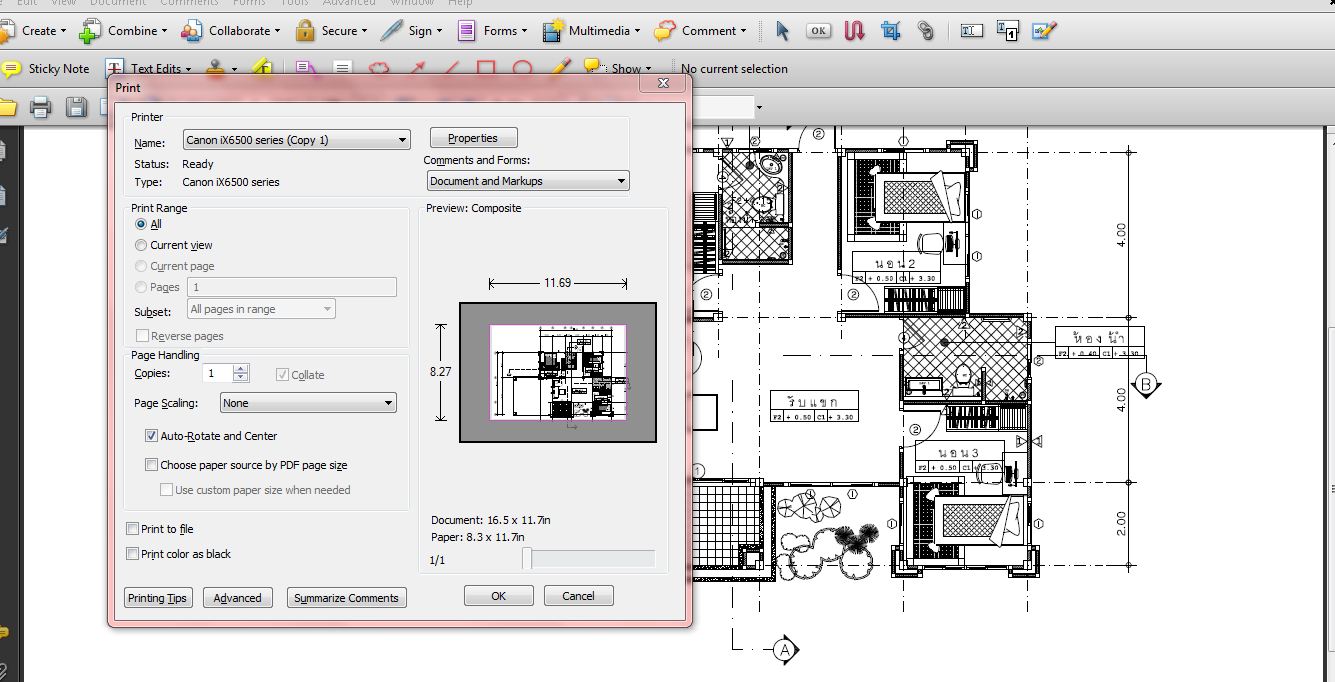

ความคิดเห็นที่ 1 plot แบบ PDF เวลาตั้งค่าหน้ากระดาษให้ตั้งเป็น None ห้ามตั้งเป็น Fit to page เพราะจะไม่ได้ scale  แต่กรณีนี้ ไฟล์ PDF ต้อง plot แบบได้ scale ถุกต้องมาแล้ว ปล.ในรูปยังไม่ได้ตั้งค่ากระดาษเป็น A3 จากคุณ : ~รักความรุนแรง~ เขียนเมื่อ : 26 ก.ย. 54 00:27:20

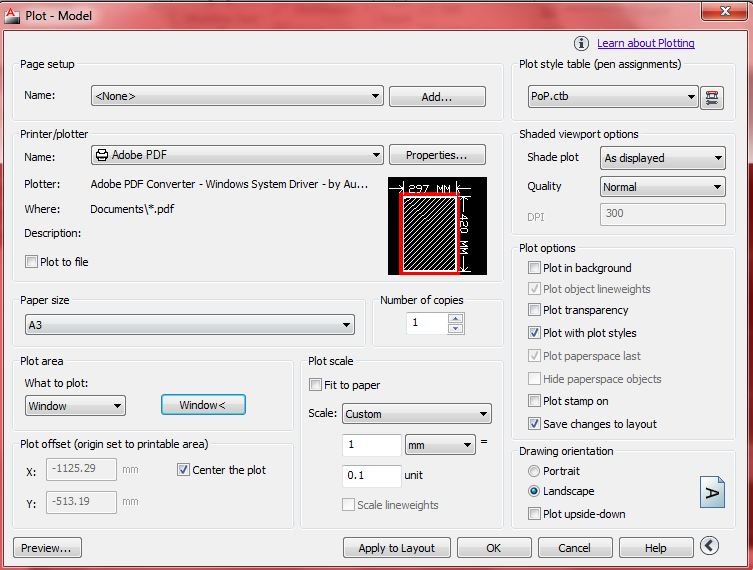

ความคิดเห็นที่ 2 ส่วนวิธี plot ในcad จริงๆทำได้หลายวิธีมาก ขึ้นกับวิธีการเขียนของแต่ละคนด้วย ของผมถ้าจะปริ้น 1/100  จะเลือกในช่องเป็น1 mm.  กับ 0.1          ถ้าจะปริ้น 1/200  จะเลือกในช่องเป็น1 mm.  กับ 0.2          ถ้าจะปริ้น 1/1,000  จะเลือกในช่องเป็น1 mm.  กับ 1 แก้ไขเมื่อ 26 ก.ย. 54 00:33:27 จากคุณ : ~รักความรุนแรง~ เขียนเมื่อ : 26 ก.ย. 54 00:32:56

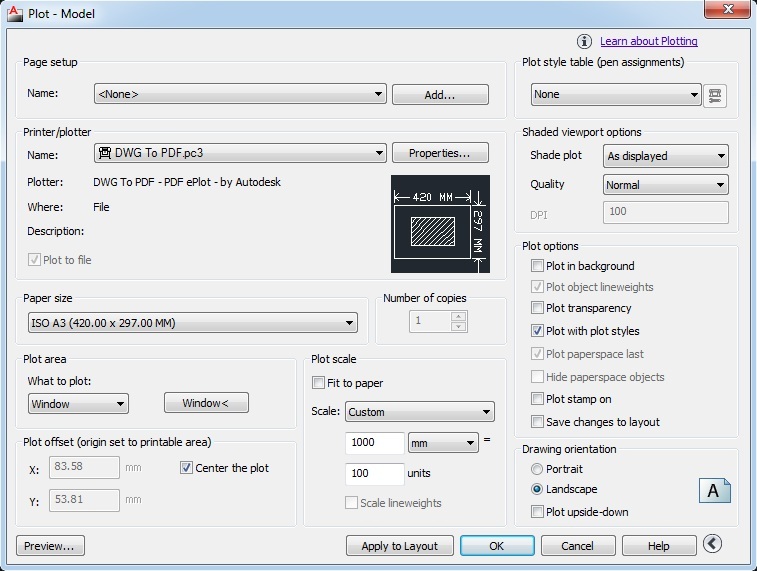

ความคิดเห็นที่ 3 ลองปรับตามนี้นะครับ Plot area เลือกเป็น Window แล้วมันจะขึ้นมาให้ Crop ส่วนที่จะ Plot Plot Scale ตามรูปจะเห็นว่าที่ตั้งไว้คือ 1000 mm = 100 units นี่คือ Scale 1:100 ครับ อยากได้ Scale อะไรก็เปลี่ยนตรงเลข 100 นะครับ เช่นอยากได้ Scale 1:50 ก็ตั้งเป็น 1000 mm = 50 units จากคุณ : Didier_Drogba เขียนเมื่อ : 26 ก.ย. 54 00:34:00

ความคิดเห็นที่ 4 ถ้าร้านไม่ยอมให้นำ Autocad ไปลงเพราะกลัวเรื่องลิขสิทธิ์   ลองให้ร้านใช้ DWG TrueView ก็ได้ ตัดปัญหาเรื่องลิขสิทธิ์ไปได้ ของฟรีครับ ใช้ดูได้  Plotได้ แต่แก้ไขไม่ได้ จากคุณ : KYC เขียนเมื่อ : 26 ก.ย. 54 07:54:28

ความคิดเห็นที่ 5 มันขึ้นอยู่กับการเขียนด้วยว่า เขียนด้วยสเกลเท่าไหร่ จากคุณ : Mr.pokpak เขียนเมื่อ : 26 ก.ย. 54 09:43:49

ความคิดเห็นที่ 6 ใช่ตามวิธีของ คห 1 คะ  ใกล้เคียงที่สุดคะ ขอบคุณทุกท่านคะ พอดีส่งแบบให้วิศวกรที่ ตจว พี่แกเปิดได้แต่พิมพ์ไม่ได้  เข้าในเมืองไม่มีร้าน Plot CAD มีแต่ร้านถ่ายเอกสาร  เลยต้องขอคำแนะนำจากทุกท่าน ขอบคุณคะ จากคุณ : nana5104 เขียนเมื่อ : 26 ก.ย. 54 10:57:13
