PANTIP.COM : X12752106 ------>>>การสร้างอุโมงค์ยักษ์------>>> [วิศวกรรมและเทคโนโลยี]

------>>>การสร้างอุโมงค์ยักษ์------>>>

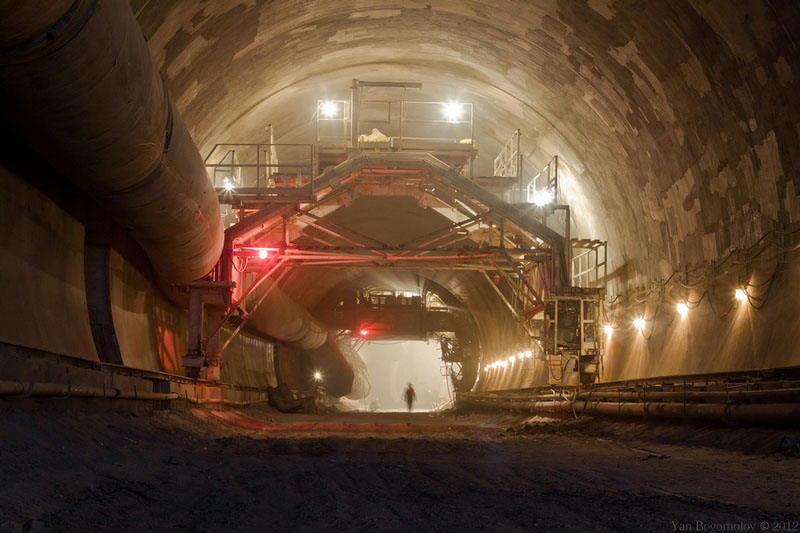

ช่วงนี้พายุก่อตัวมุ่งหน้ามาถล่มแถว ๆ กทม. หวั่น ๆ น้ำท่วมแต่ กทม. มีอุโมงค์ยักษ์แล้วก็พออุ่นอกอุ่นใจกันหน่อย มาดูวิธีการสร้างอุโมงค์ยักษ์กันดีกว่าครับ

จากคุณ : green island

เขียนเมื่อ : 6 ต.ค. 55 14:10:34

ความคิดเห็นที่ 1

.

จากคุณ : Adung

เขียนเมื่อ : 6 ต.ค. 55 14:28:24

ความคิดเห็นที่ 2

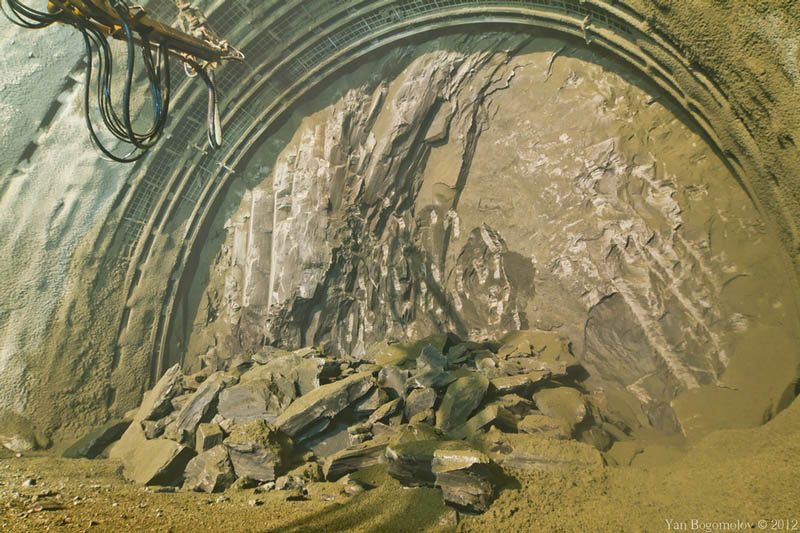

เทคโนโลยีขุดเจาะชนิดนี้ถือว่าเป็นของใหม่ในรัสเซียแต่มีใช้อย่างกว้างขวางแล้วในยุโรป

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:29:10

ความคิดเห็นที่ 3

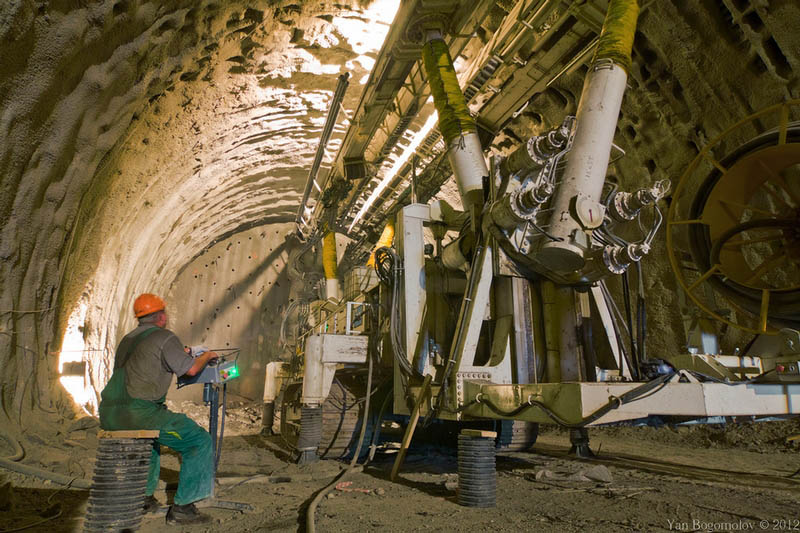

เทคโนโลยีขุดเจาะแบบนี้ใช้สำหรัการขุดอุโมงค์ในดินอ่อน และปั๊มซีเมนต์เข้าสู่ท่อเพื่อเสริมความแข็งแรงให้กับผนัง

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:34:24

ความคิดเห็นที่ 4

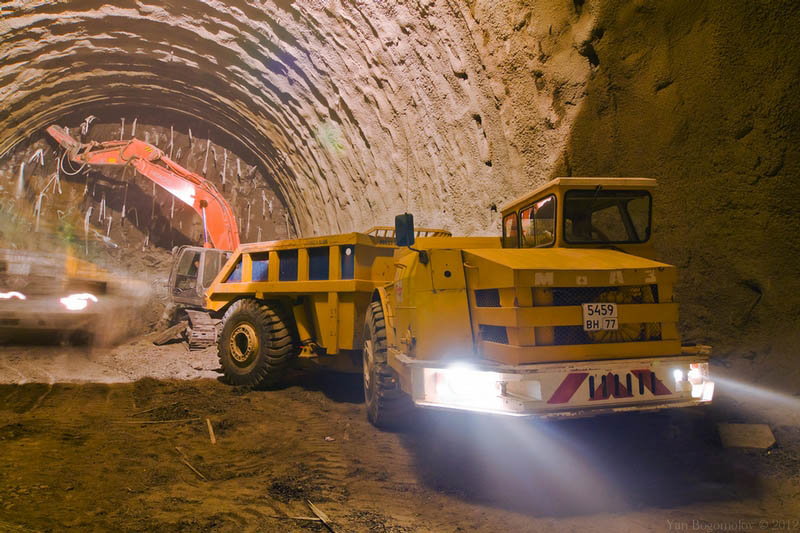

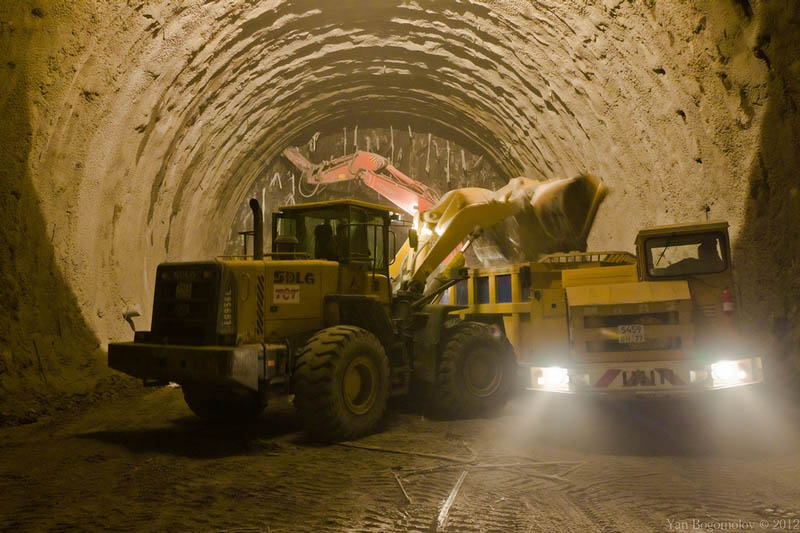

จัดการตักขนดินที่ได้ลำเลียงไปเททิ้ง

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:36:08

ความคิดเห็นที่ 5

ภาพของ #4

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:37:02

ความคิดเห็นที่ 6

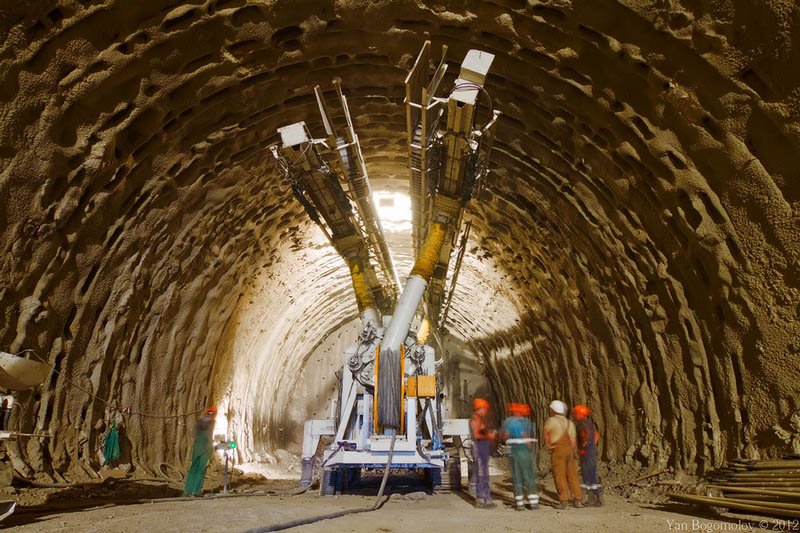

ใช้หัวเจาะไฮโดรลิคในการทำงาน

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:40:09

ความคิดเห็นที่ 7

ทำการติดตั้งโครงเหล็กโค้งเพื่อรับน้ำหนักและปูพื้น

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:42:26

ความคิดเห็นที่ 8

ดูลักษณะโครงสร้างและการเคลือบฉีดด้วยซีเมนต์ ส่วนฝนังเจาะไปถึงชั้นหิน

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:44:51

ความคิดเห็นที่ 9

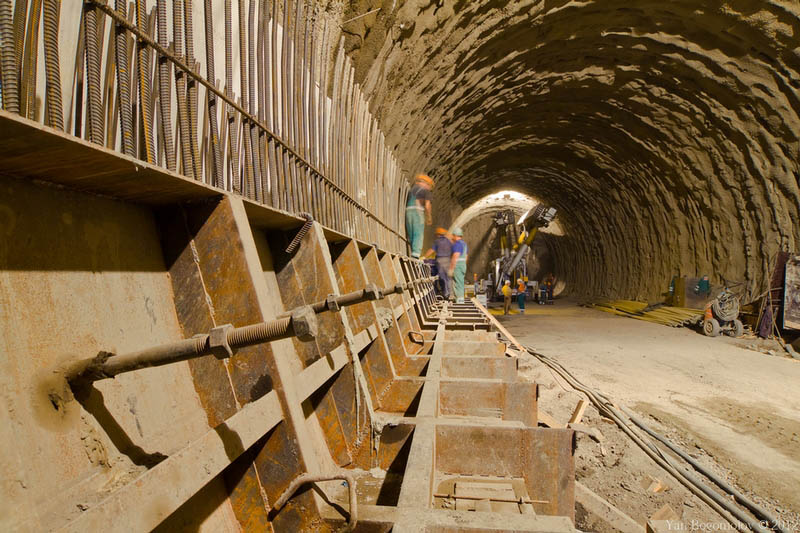

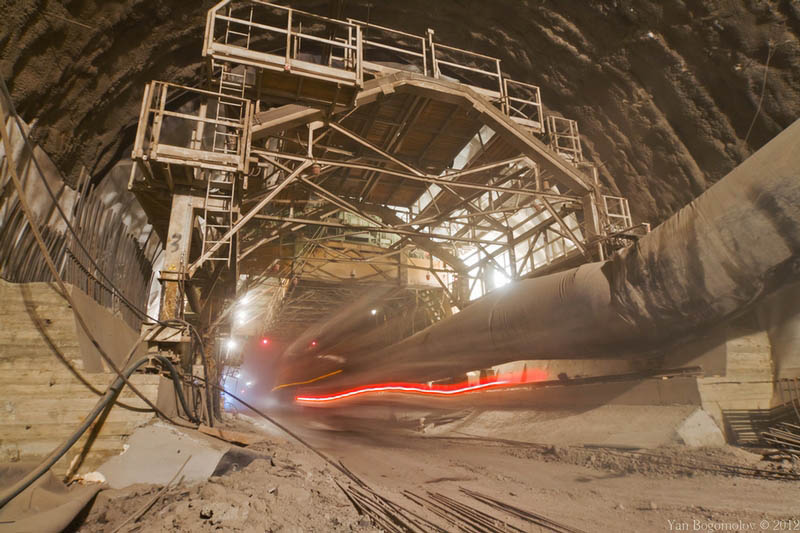

ทำการซีนรูรั่วและติดเฟรม เพื่อเตรียมเทคอนกรีต

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:46:42

ความคิดเห็นที่ 10

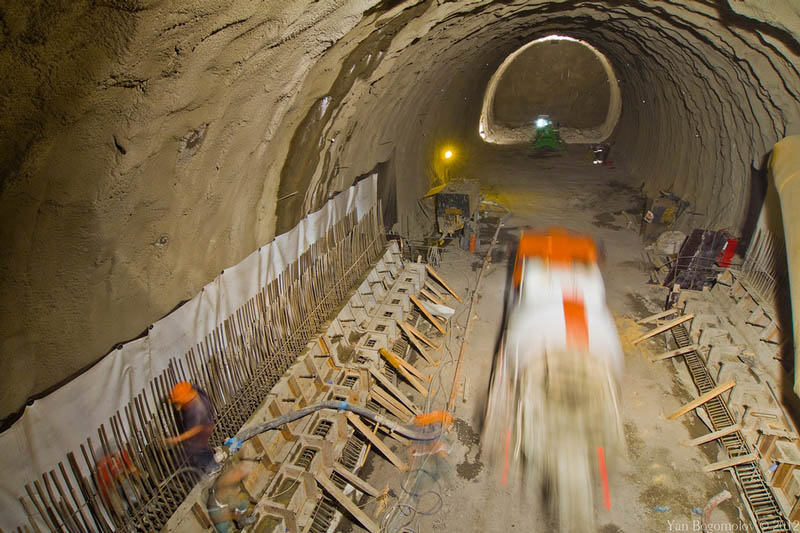

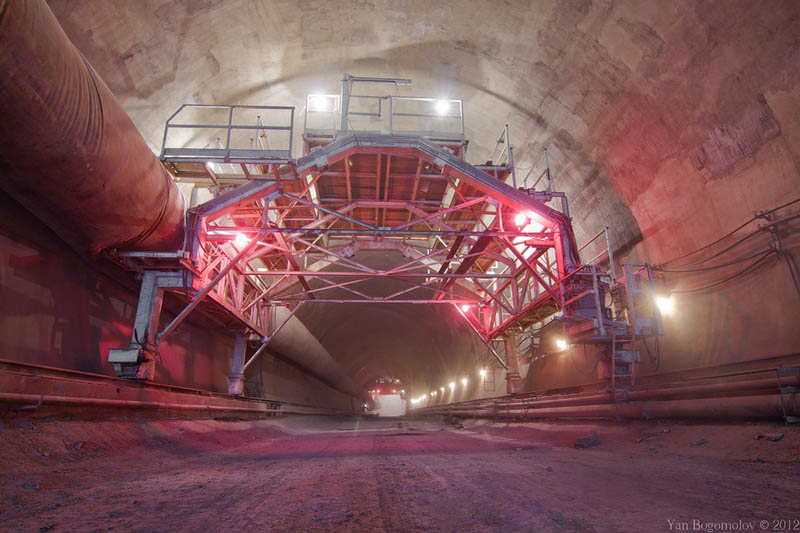

ทำแบบคอนกรีต...

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:49:43

ความคิดเห็นที่ 11

เมื่อคอนกรีตแห้งได้ที่ก็ทำการเคลื่อนย้ายเฟรมออก

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:53:40

ความคิดเห็นที่ 12

ทำการติดตั้งผิวฝนังกันน้ำ

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 14:56:41

ความคิดเห็นที่ 13

ภายในงดงามมากครับ แต่ถ่ายสปีดสูงหน่อย หรือไม่ก็ดัน ISO ของกล้องรับรองแจ่มมากครับ

จากคุณ : Gamerobots

เขียนเมื่อ : 6 ต.ค. 55 15:19:49

ความคิดเห็นที่ 14

อยากรู้ว่าการเจาะต่างจากการทำรถไฟฟ้าใต้ดินมากไหมครับ เพราะมันเจาะลงดินเหมือนกันเลยสงสัย

จากคุณ : Boyerz

เขียนเมื่อ : 6 ต.ค. 55 15:30:22

ความคิดเห็นที่ 15

เริ่มทำการเชื่อมต่อปั๊มคอนกรีต

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 16:31:01

ความคิดเห็นที่ 16

ชิ้นส่วน

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 16:34:03

ความคิดเห็นที่ 17

ของเราใช้ TBM (tunnel boring machine) ครับ ไฮเทคกว่า

จากคุณ : TENS

เขียนเมื่อ : 6 ต.ค. 55 16:39:15

ความคิดเห็นที่ 18

ปั๊มคอนกรีต

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 17:04:24

ความคิดเห็นที่ 19

ผนังคอนกรีตที่หล่อสำเร็จแล้ว

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 17:06:05

ความคิดเห็นที่ 20

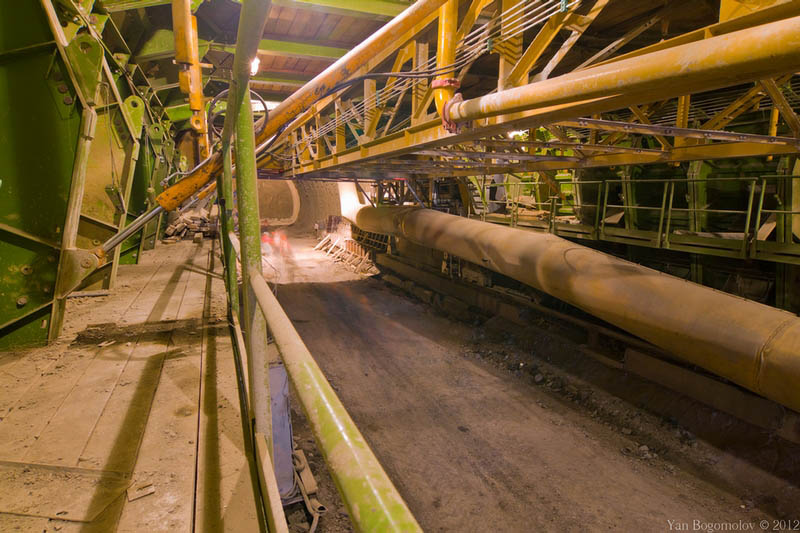

เครื่องจักรต่าง ๆ ที่ใช้งานในการขุดเจาะ

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 17:11:53

ความคิดเห็นที่ 21

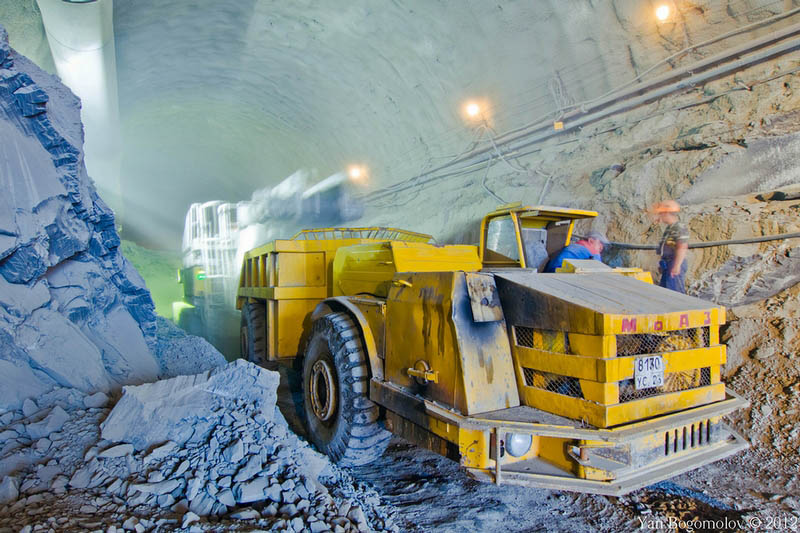

รถบรรทุกใต้ดิน

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 17:14:21

ความคิดเห็นที่ 22

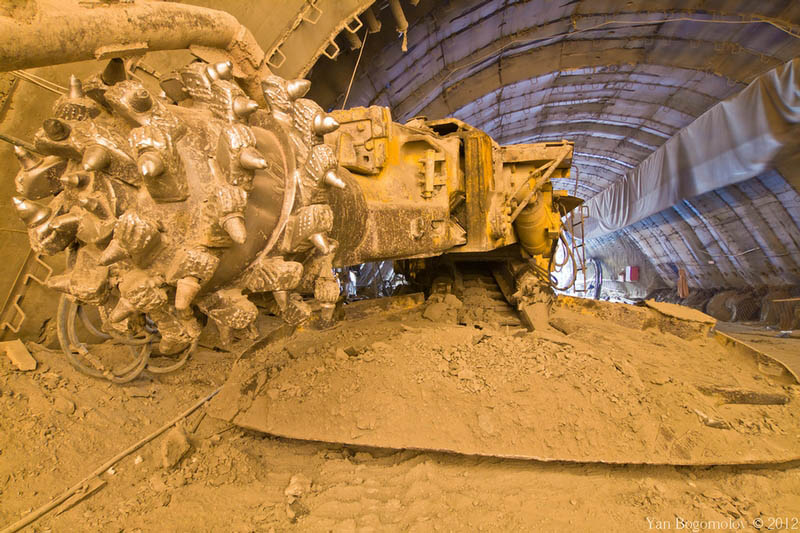

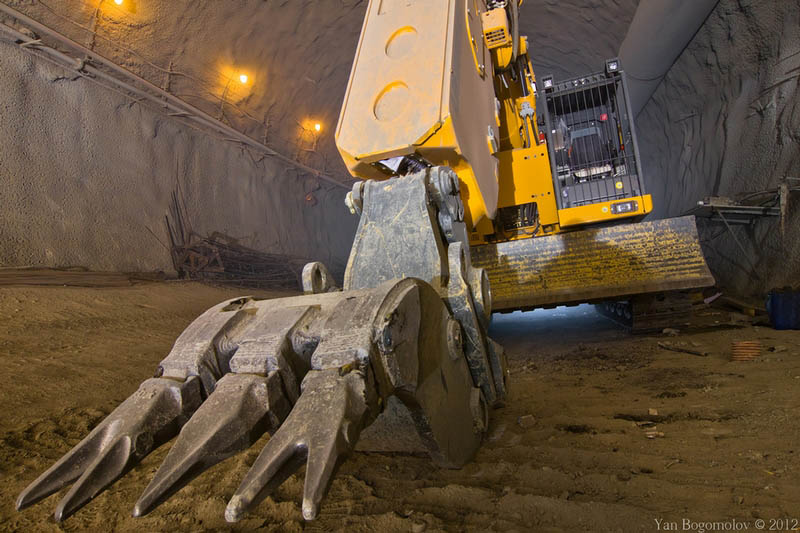

เครื่องขุดหน้าตาโหด ๆ ดูไม่เป็นมิตรเท่าไหร่

Cr. englishrussia.com/
แก้ไขเมื่อ 06 ต.ค. 55 17:21:18

จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island)

เขียนเมื่อ : 6 ต.ค. 55 17:16:23

ความคิดเห็นที่ 23

โอววว เทคโนโลยีที่ใช้ในเมืองไทย ไฮเทคกว่า คนละโยช เลยครับ

ของเราทุกอย่างแขนหุ่นยนต์เสิร์ฟเอง ชงเองกินเองหมดเลย

จากคุณ : Zaytsev

เขียนเมื่อ : 6 ต.ค. 55 17:17:00

ความคิดเห็นที่ 24

อุโมงบ้านเขา รถ 10 ล้อ รถยักษ์วิ่งได้สบาย อุโมงบ้านเรารถซาเล้งรถมอไซค์สามล้อวิ่งได้สบาย

จากคุณ : Serial_Nuber

เขียนเมื่อ : 6 ต.ค. 55 17:56:47

ความคิดเห็นที่ 25

อยากดูของไทยบ้างจัง

จากคุณ : ซิมเปิ้ลแมน

เขียนเมื่อ : 6 ต.ค. 55 18:08:01

ความคิดเห็นที่ 26

อ้าว เครื่องจักรคนละแบบกับของไทยเหรอ แต่ได้เปิดโลกทัศน์ดีครับว่าเขาสร้างกันอย่างไร

อุโมงค์ยักษ์ของไทยมีขนาดจำกัด อาจเป็นเพราะคำนึงถึงผลกระทบรากฐานตึก ในย่านชุมชนที่ตั้งอยู่ข้างบนหรือเปล่าครับ หรือไม่ก็ ใช้แค่เป็นอุโมงค์ลัดช่วงสั้นๆเอง

จากคุณ : กอดเข่าคุย

เขียนเมื่อ : 6 ต.ค. 55 19:43:13

ความคิดเห็นที่ 27

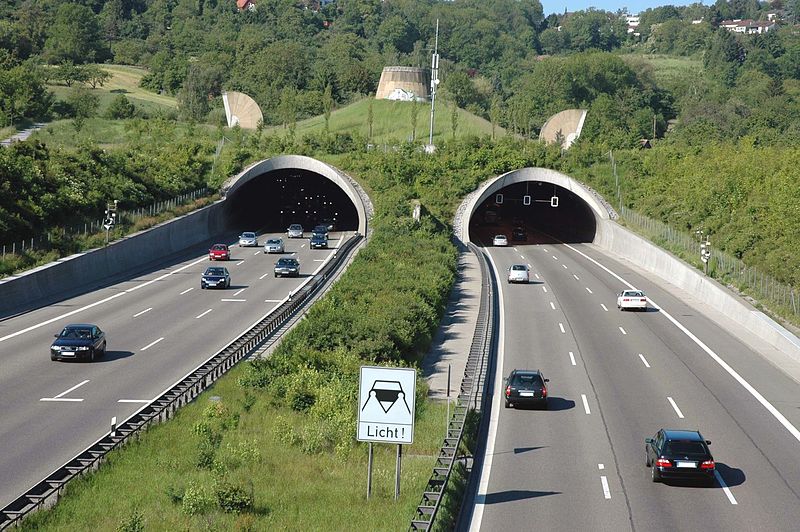

อารมณ์ daylight

จากคุณ : ไผ่พริ้ว (PyDE)

เขียนเมื่อ : 6 ต.ค. 55 20:52:59

ความคิดเห็นที่ 28

TBM หลายงานก็ใช้ไม่ได้ เช่นอุโมงค์สุ่ยเซียนที่ไต้หวัน ลักษณะภูเขา มีรอยแยกของหิน+ดิน ซ่อนอยู่เต็มไปหมด แถมมีตาน้ำซึมไหลเข้ามาอย่างแรง TBM ของเยอรมันกองเป็นเศษเหล็กเลย สุดท้ายต้องใช้วิธีเจาะระเบิดเหมือน 3 ภาพบนๆ
อุโมงค์ช่องแคบอังกฤษ เค้าพบว่ามีชั้นหินชอล์คสม่ำเสมอตลอดแรวช่องแคบ เลยใช้ TBM เจาะทำอุโมงค์สบาย เหมือนรถไฟฟ้าใต้ดินบ้านเรา ที่มีแต่ดินเนื้อเดียวเป็นส่วนประกอบ

จากคุณ : อิๆ

เขียนเมื่อ : 6 ต.ค. 55 20:55:38 A:115.87.145.222 X: TicketID:365239

ความคิดเห็นที่ 29

เดี๋ยวนะ ด้วยความสงสัยแบบ งง ๆ

การขุดอุโมงค์ที่เป็นชั้นดินอ่อน นี่ เขาใช้ระเบิดในการขุดด้วยหรอ ตามรูป คห.3 นั้นเป็นเครื่องเจาะสำหรับใส่สารระเบิดไม่ใช่รึ (ถ้าใช่ แปลว่าต้องเป็นชั้นหินแข็งแล้วมั้ง)

ถ้าเป็นชั้นดินอ่อน หรือ ชั้นหินที่ไม่แข็งมาก จะใช้เครื่องขุด แบบ คห.20 นิ

จากคุณ : spindoctor

เขียนเมื่อ : 6 ต.ค. 55 23:32:33

ความคิดเห็นที่ 30

ดินอ่อน ไม่มีใครใช้ระเบิดครับ(ยกเว้นนทำเหมือง)นอกจากดินผสมหิน

การใช้ TBM ไม่ได้ขึ้นอยู่กับกับความอ่อนหรือแข็งของโครงสร้างหน้างาน แต่ตัวกำหนดคือความเป็นเนื้อเดียวของสารครับ ถ้างานที่ขุดเป็นโครงสร้างเนื้อเดียวกัน ไม่ว่า ดินหรือหินอย่างใดอย่างนึง ก็สบายครับ เลือกประเภทหัวขุดแล้วทำงานได้เลย แต่ถ้าเจอโครงสร้างมั่ว ไม่เนื้อเดียว แบบนี้ส่วนใหญ่คือตัวที่ทำให้ TBM มีปัญหาครับ เพราะจะประเมินการพังทลายหน้าหัวขุดไม่ถูก และจะเกิดปัญหาติดขัด ถ้าเจอทางน้ำใต้ดินใหญ่ๆด้วย แบบที่เจอในไต้หวันก็เกมส์ครับ

จากคุณ : อิๆ

เขียนเมื่อ : วันเกิด PANTIP.COM 55 20:30:34 A:110.168.130.116 X: TicketID:365239

ความคิดเห็นที่ 31

อยากเห็นที่เมืองไทยบ้างจัง yuck

จากคุณ : Horizonte

เขียนเมื่อ : 8 ต.ค. 55 23:39:38
