ความคิดเห็นที่ 1 -*- แก้ไขเมื่อ 18 ต.ค. 55 12:48:08 จากคุณ : debud เขียนเมื่อ : 18 ต.ค. 55 12:47:05

ความคิดเห็นที่ 2 ก็ ใช้ แก็สเผาได้พลังงานความร้อนหรือการจุดระเบิดมาปั่นturbine แล้วturbine ก็ไปปั่น เจเนอเรเตอร์ได้พลังงานไฟฟ้า ส่วนความร้อนที่เหลือจากการเผาไหม้แก็สหรือไอเสีย ก็เอาไปต้มน้ำในบอยล์เลอร์ ได้ไอน้ำ เอามาปั่น steam turbine แร้วก็ไปปั่นเจนต่อ ก็ได้ไฟฟ้า อีก อันนี้อธิบายแบบ ง่ายๆๆครับ แต่ ถ้าเล่าก็มีอีกเยอะ จากคุณ : armed (ARMED02) เขียนเมื่อ : 18 ต.ค. 55 12:52:17

ความคิดเห็นที่ 3 อธิบายง่ายๆนะครับ 1.ใช้น้ำมันหรือแก๊ส เป็นเชื้อเพลิงขับ turbine ตัว turbine ต่อกับ generator ผลิตกระแสไฟฟ้า 2.ไอเสียที่ออกจากตัว turbine นำไปต้มน้ำ 3.นำไอน้ำไปขับ turbine อีกตัว ตัว turbine ต่อกับ generator ผลิตกระแสไฟฟ้า ชิ้นส่วนย่อยคงบอกไม่หมด เอาหลักๆนะครับ 1. gas turbine ใช้เชื้อเพลิง แก๊ส หรือน้ำมันก็ได้ 2. HRSG เป็น boiler ชนิดหนึ่ง เอาไว้ต้มน้ำ 3.steam turbine ใช้ไอน้ำเป็นพลังงาน ปั่น 4.generator เอาไว้ปั่นไฟ 5.exciter เอาไว้สร้างขั้วแม่เหล็ก ให้ generator แก้ไขเมื่อ 18 ต.ค. 55 12:56:20 จากคุณ : kkk (khonsarn) เขียนเมื่อ : 18 ต.ค. 55 12:55:30

ความคิดเห็นที่ 4 โรงไฟฟ้าพลังความร้อนร่วม (Combined-Cycle Power Plant) เป็นโรงไฟฟ้าที่ใช้ก๊าซธรรมชาติเป็นเชื้อเพลิงในการผลิตไฟฟ้า ซึ่งมีการทำงาน 2 ระบบร่วมกัน คือ ระบบของโรงไฟฟ้ากังหันก๊าซ ทำงานร่วมกับระบบของโรงไฟฟ้ากังหันไอน้ำ โดยนำเชื้อเพลิงมาจุดระเบิดเพื่อให้เกิดพลังงานความร้อนไปขับเคลื่อนกังหันก๊าซในการผลิตไฟฟ้า จากนั้นไอเสียที่เกิดจากการจุดระเบิดในเครื่องกังหันก๊าซ จะไปผ่านหม้อน้ำ เพี่อต้มน้ำให้กลายเป็นไอมาขับเคลื่อนกังหันไอน้ำ เพื่อผลิตพลังงานไฟฟ้าอีกครั้งหนึ่ง http://www.egco.com/th/energy_knowledge_about_powerplant.asp จากคุณ : เกาะพะลวย กรีนไอส์แลนด์ (green island) เขียนเมื่อ : 18 ต.ค. 55 12:59:38

ความคิดเห็นที่ 5 ทุกท่านครับ แล้วก๊าซธรรมชาิติที่นำมาใช้เป็นเชื้อเพลิง คือก็าซอะไรครับ แต่ละที่เหมือนกันรึเปล่าครับ ขอบคุณครับ จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 18 ต.ค. 55 14:02:11

ความคิดเห็นที่ 6 CNG LPG ก๊าซชีวภาพ จากคุณ : tepleela24 เขียนเมื่อ : 18 ต.ค. 55 14:15:12

ความคิดเห็นที่ 7 ขอบคุณมากครับ คุณ  tepleela24 จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 18 ต.ค. 55 14:17:56

ความคิดเห็นที่ 8 ลองหาหนังสือ โรงต้นกำลัง ครับ จากคุณ : tepleela24 เขียนเมื่อ : 18 ต.ค. 55 15:45:09

ความคิดเห็นที่ 9 อุปกรณ์อีกตัวที่สำคัญก็คือ condenser ด้วยนะ จากคุณ : UntamanEi เขียนเมื่อ : 18 ต.ค. 55 20:14:47

ความคิดเห็นที่ 10 ...     ใช้เครื่อง Gas turbine (เครื่องของเครื่องบิน) ปั่นไดนาโมผลิตไฟฟ้า แก๊สไอเสีย ที่ออกจากเครื่อง Gas turbine ซึ่งมีความร้อนสูงนำไปต้มน้ำสร้างไอน้ำไปดัน กังหันผลิตไฟฟ้าอีกที ดูรูปครับ --ติดเครื่อง Gas Turbine 1 --->ปั่นไดนาโมผลิตไฟฟ้า 2--->เครื่อง Gas Turbine ปล่อยไอเสียออกมา 3 ---> ไปต้มน้ำที่ Boiler 4 ---> ได้ไอน้ำความดันสูงส่งไปที่ ท่อ 5 และ 6 ----> ไปกังหันที่ 7 ---->ไปปั่นได้นาโมที่ 8 ผลิตไฟฟ้า จากคุณ : สองนิ้วชี้ เขียนเมื่อ : 18 ต.ค. 55 20:30:59

ความคิดเห็นที่ 11 ...     สรุปได้ ไฟฟ้า 2 ที่นะครับ คือที่ 2 และ 8 โดยนำไอเสียร้อนจากเครื่อง Gas Turbine ไปต้มน้ำอีกทีแล้วพ่นไอไปดันกังหันผลิตไฟฟ้าได้อีกครับ                                                                                                  ++ จากคุณ : สองนิ้วชี้ เขียนเมื่อ : 18 ต.ค. 55 20:33:36

ความคิดเห็นที่ 12 ขอบคุณมากๆครับ คุณ สองนิ้วชี้  กระจ่างเลยครับ ^^ จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 18 ต.ค. 55 22:40:53

ความคิดเห็นที่ 13 ประสิทธิภาพดีขึ้นเท่าไหร่ครับ จากคุณ : Spirited Away เขียนเมื่อ : 19 ต.ค. 55 00:12:15

ความคิดเห็นที่ 14 ...           Combined-Cycle หรือที่นิยมเรียกสั้นว่า Combined-Gen.  หมายถึง มี Generator 2 ตัว โดยตัวหนึ่ง ปั่นโดยตรงกับเครื่อง Gas Turbine  และ อีกตัว หนึ่งนั้น ปั่นกับกังหันไอน้ำ           สำหรับประสิทธิภาพที่ดีที่สุดเท่าเคยได้ยินมาก็คือ 50% ครับ ไม่มากไปกว่า นี้ ในกรณีที่ไม่ได้เอามา Combined กัน คือ แยกกันผลิต ส่วนใหญ่ได้ ประสิทธิภาพ 30% นี่ก็เก่งแล้วครับ อย่างเช่น เอา Gas Turbine ตัวเดียวปั่นไดนาโม แล้วก็ทิ้งไอเสีย ไปเป็นต้นครับ                                                                                                               ++ จากคุณ : สองนิ้วชี้ เขียนเมื่อ : 19 ต.ค. 55 03:48:35

ความคิดเห็นที่ 15 ขอเพิ่มเติม โรงไฟฟ้ามี Gen แยกเป็นตัวเดี่ยวๆได้ เค้าเรียกกันเป็น Unit นะครับ เช่น โรงไไฟฟ้าพลังน้ำ มี 8 unit = มี Gen 8 ตัว ท่อน้ำน้ำเข้าปั่น gen 8 ต่อ ส่วนโรงพลังงานความร้อนร่วม เรียกเป็น Block เช่น โรงไฟฟ้า Combine-cycle 1 unit โดยทั่วไปจะประกอบด้วย 2 Gas Turbine + 1 Thermal เพราะความร้อนจาก Gas turbine ตัวเดียวไม่พอจะต้มน้ำไปใช้ปั่น 1 Thermal จึงต้องใช้ 2 Gas turbine จากคุณ : via Android เขียนเมื่อ : 19 ต.ค. 55 09:33:40

ความคิดเห็นที่ 16 ทุกท่านครับ พอกับมาดูภาพ ในความคิดเห็นที่ 10 ผมสงสัยนิดหนึ่งครับ อันที่มันนูนขึ้นไป ระหว่างหมายเลข หนึ่ง กับ สาม ที่มีเปลวไฟอะครับ ตรงนั้นคือห้องเครื่องที่เราใส่ก็าซธรรมชาติไปรึเปล่าครับ คือผมอยากทราบว่าถ้าของจริงนี่คือ  ขั้นตอนนี่เป็นอย่างไรครับ ถ้าอย่างเป็น steam turbine ก็พอเข้าใจครับว่านำเข้านำแก็ซธรรมชาิติไปต้ม ได้ไอมาแล้วไปขับ gen อีกที แต่ขั้นตอนที่ผมสงสัยคือ เอาก็าซธรรมชาติ มาทำอะไรครับให้มันได้พลังงานไปขับ gen ขอบคุณมากๆครับ จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 19 ต.ค. 55 12:00:25

ความคิดเห็นที่ 17 ...       ใช่ครับ ตรงนั้นคือ จะป้อน แก๊ส หรือ น้ำมันก็ได้ครับ หลักการก็คือ เหมือนกับเครื่องรถยนต์ทั่วไปครับ คืออัดอากาศให้เล็กลงโดยจะเห็น ว่าตรงหมายเลข 1 นั้นมีใบเล็กๆหลายใบและค่อยๆเล็กลง นั่นคืออัดอากาศครับ จากนั้น จึงเติมแก๊ซธรรมชาติเข้าไปตรงบริเวณที่อากาศถูกอัดให้เล็กที่สุดและ ทำให้เกิดประกายไฟ อากาศที่อัดจนเล็กจะระเบิดขยายตัวเป็นแก๊สร้อนออกไป จะสังเกตได้ว่า ที่ 3 จะมีใบเล็กๆอีก เมื่อแก็สร้อนประทะกับใบเล็กๆนั้นจะทำให้ เพลาหมุนครับ กำลังจากเพลาก็ไปจะต่อไปยัง ใบพัดเล็กๆที่อยู่ด้านหน้าหมายเลข 1 เพื่อให้ดูดอากาศเข้ามา และเพลายังต่อไปยัง Gen อีกครับ เพื่อผลิตไฟฟ้า                                                                                                            ++ จากคุณ : สองนิ้วชี้ เขียนเมื่อ : 19 ต.ค. 55 16:07:18

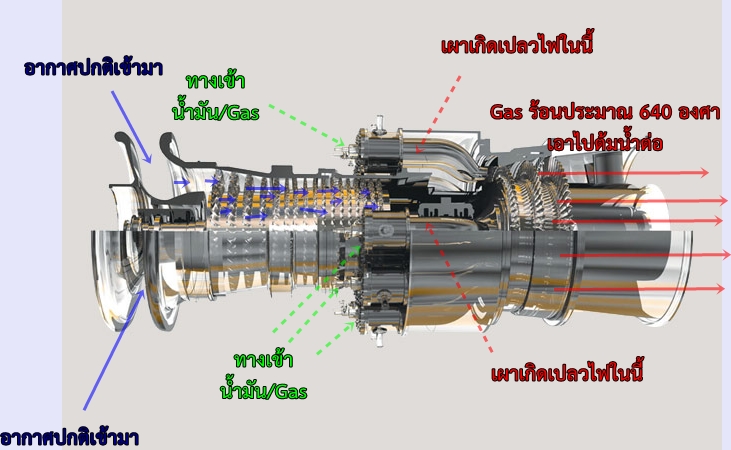

ความคิดเห็นที่ 18 ตอบ คคห. ที่ 16 นะครับ เอาก๊าซธรรมชาติไปเผาในเครื่องยนต์ คล้าย ๆ เครื่องยนต์เครื่องบินครับ ดูรูปนี้น่าจะเข้าใจมากขึ้นนะ จากคุณ : LogiEng เขียนเมื่อ : 19 ต.ค. 55 21:05:42

ความคิดเห็นที่ 19 เสริมนะครับ โรงไฟฟ้าแต่ละรุ่น แต่ละโรงไฟฟ้าระบบไม่เหมือนกันครับ แต่หลักการคล้าย ๆ กัน เปรียบเทียบง่าย ๆ ก็เหมือนนักบิน ที่บินเป็น  แต่ถ้าเปลี่ยนเครื่องก็ต้องฝึกเปลี่ยนแบบประมาณนั้นครับ  ย้ายโรงไฟฟ้าทีก็ต้องศึกษาระบบใหม่ โรงไฟฟ้าพลังงานความร้อนร่วมส่วนใหญ่จะมี  Gen. ทั้งหมด 3 ตัว แบ่งเป็น  - Gen. Gas Turbine 2 ตัว  - Gen Steam Turbine  1 ตัว ถ้าจะให้พูดถึงระบบภายในโดยละเอียดยาวครับ แค่เขียน Process Diagram ให้ครบก็ได้เต็มกระดาษ A0 นั้นละ -*- อธิบายคราว ๆ ก็ตาม คคห. ข้างบนนะครับ จากคุณ : LogiEng เขียนเมื่อ : 19 ต.ค. 55 21:14:38

ความคิดเห็นที่ 20 ขอบคุณ คุณ สองนิ้วชี้ มากครับ กับข้อมูลในความเห็นที่ 17 และขอบคุณ คุณ  LogiEng  มากครับ สำหรับภาพประกอบ เข้าใจมากขึ้นจริงๆครับ จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 19 ต.ค. 55 22:38:00

ความคิดเห็นที่ 21 เพิ่มต่อ ทำไมต้องมีทั้งระบบ Gas turbine กับ Steam turbine นอกเหนือจากการนำความร้อนเหลือทิ้งมาใช้ซ้ำ สองตัวนี้มีข้อจำกัดเล็กๆอีกหน่อยครับ Gas turbine รอบจัด(เหมือนเทอร์โบรถ) แต่แรงบิดต่ำ ทำให้ทนการเปลี่ยนแปลงของโหลดไม่ได้ มักถูกออกแบบมาเพื่อเป็น Base load ส่วน Steam turbine รอบช้า แถมรอรอบ(รอแรงดันสตีม) แต่แรงบิดมหึมา โหลดกระชากก็ยังมีแรงเฉื่อยของเทอร์ไบน์ช่วยไว้ได้ ออกแบบไว้สำหรับรับ Peak load จริงอยู่ที่โรงไฟฟ้าแบบ Co-gen จะมีประสิทธิภาพรวมราวๆ 50% แต่ถ้าเอามาอยู่ในการนิคมอุตสาหกรรมแล้วนำไอน้ำที่ผ่านเทอร์ไบน์แล้วมาผลิตน้ำเย็นด้วยระบบ Adsorption Chiller เอาไปขายให้โรงงานใช้ ระบบนี้จะเรียกว่า Tri-gen ประสิทธิภาพรวมอัพไปแตะ 80% สบายๆครับ จากคุณ : กาแฟป๋องเขียว เขียนเมื่อ : 19 ต.ค. 55 22:43:51

ความคิดเห็นที่ 22 ขอบคุณมากๆครับคุณ กาแฟป๋องเขียว  ^^ จากคุณ : ตื่นเช้าลุกขึ้นมองสิ่งใหม่ๆ เขียนเมื่อ : 20 ต.ค. 55 15:49:32

ความคิดเห็นที่ 23 #19 โรงไฟฟ้าราชบุรี ใช่มั้ยครับ จากคุณ : คนไร้สมอง เขียนเมื่อ : 20 ต.ค. 55 22:38:59

ความคิดเห็นที่ 24 gas turbine ขึ้นเร็ว ลงเร็ว เหมาะกับ peak load steam turbine เหมาะกับ base load เพราะใช้เวลา start up นาน จากคุณ : pungya เขียนเมื่อ : 21 ต.ค. 55 20:27:46 A:203.107.166.88 X: TicketID:153583

ความคิดเห็นที่ 25 #23   ผมกำลังจะทายเช่นนั้นเหมือนกัน จากคุณ : siLvan เขียนเมื่อ : วันปิยมหาราช 55 21:55:50
