ความคิดเห็นที่ 3

ข้อมูลที่ได้จาก Single line diagram ในส่วนนี้ค่าที่เป็นเปอร์เซ็นต์น่าจะเป็นค่าที่วิศวกรกำหนดในขั้นตอนการออกแบบ ส่วนค่าจริงที่ได้จากการสร้างอาจเท่ากับที่ออกแบบหรือมากกกว่าก็ได้ตามขนาดมาตรฐานของอุปกรณ์ที่ใช้สร้างจริง

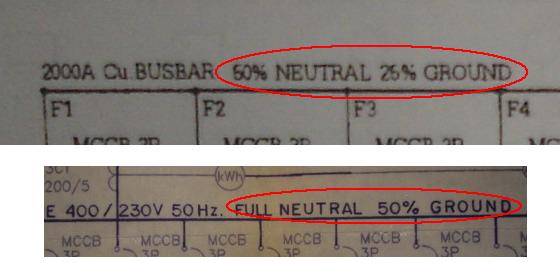

รูปแรก บ่งบอกว่าตู้ MDB นี้มีการออกแบบค่าทางไฟฟ้าดังนี้
- บัสบาร์ของสายเฟส มีพิกัดกระแส 2000 A
- บัสบาร์ของสายศูนย์ มีพิกัดกระแส 1000 A (50% ของพิกัดเฟส)
- บัสบาร์ของสายดิน มีพิกัดกระแส 500 A (25% ของพิกัดเฟส)

......ขนาดพิกัดของบัสบาร์ดูจากพื้นที่หน้าตัดเช่นเดียวกับสายไฟ แต่มักจะบอกเป็น กว้าง*ยาว หน่วยเป็น นิ้วหรือ มิลลิเมตร
.......โดยทั่วไป ถ้าพื้นที่หน้าตัดลดลงครึ่งหนึ่ง พิกัดกระแสก็จะลดเหลือครึ่งหนึ่งด้วย

......การออกแบบระบบบัสบาร์ หรือ Bus System ในรูปแรกนั้น ออกแบบให้รับการแสโหลดได้สูงสุด 2000 A แต่ในการสร้างอาจใช้บัสบาร์หรือแท่งทองแดง 1 แท่งขนาดใหญ่ หรือ หลายๆแท่งควบกันก็ได้สำหรับ 1 เฟส แต่ถ้ามีการควบหลายแท่งก็ต้องมีการคำนวณโดยตัวคูณลดเช่นเดียวกันกับกรณีใช้สายไฟควบหลายเส้น
