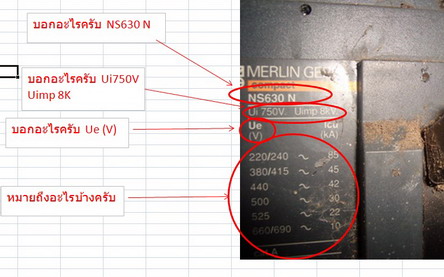

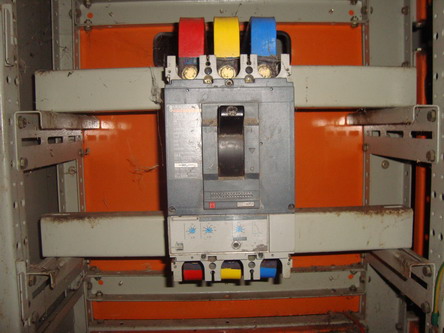

ความคิดเห็นที่ 1 ตามสัญลักษณ์นี้เลยครับ บอกอะไรบ้างครับแต่ละ สัญลักษณ์ รู้แต่ว่า NS630 คือรุ่นของมันใช่ป่าว แล้วกินกระแสเต็มที่ 630 A จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:31:44

ความคิดเห็นที่ 2 . แก้ไขเมื่อ 05 พ.ย. 54 20:40:19 แก้ไขเมื่อ 05 พ.ย. 54 20:40:08 จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:38:29

ความคิดเห็นที่ 3 สัญลักษณ์นี้ด้วยครับ รู้แต่ว่า 250/630A คือ แอมป์ทริปและแอมเฟรม จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:40:40

ความคิดเห็นที่ 4 นี้บอกอะไรครับ จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:41:35

ความคิดเห็นที่ 5 .. แก้ไขเมื่อ 05 พ.ย. 54 20:46:19 จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:45:36

ความคิดเห็นที่ 6 แก้ไขเมื่อ 05 พ.ย. 54 21:01:42 จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 20:46:46

ความคิดเห็นที่ 7 ไปขุดมาจากไหนครับนี่ ถ้าเดามั่วๆแบบนี้ หาวิศวกรมามาบำรุงรักษาดีกว่าไหมครับ จากคุณ : ซุนจื๊อ เขียนเมื่อ : 5 พ.ย. 54 20:59:49

ความคิดเห็นที่ 8 . จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:03:24

ความคิดเห็นที่ 10 ... จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:09:36

ความคิดเห็นที่ 11 จ้างวิศวกรไฟฟ้าเถอะ ปัญหาเยอะขนาดนี้ จากคุณ : แ ต ง ก ว า * เขียนเมื่อ : 5 พ.ย. 54 21:10:43

ความคิดเห็นที่ 12 . จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:13:25

ความคิดเห็นที่ 13 คห. 11 ไม่ใช่ปัญหาครับ ผมแค่อยากรู้สัญลักษณ์ต่าง ๆ ของเบรกเกอร์ตัวนี้ เพราะใช้รุ่นนี้เยอะมากในโรงงาน เมอริน เกอร์ริน กรุณาแยกให้ออกด้วยครับ การไม่รู้สัญลักษณ์ไม่ได้เป็นปัญหาแต่อย่างใด แค่ตั้งกระทู้ถามคนที่รู้หรือชำนาญมากกว่านะครับ จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:18:38

ความคิดเห็นที่ 14 Ics=Icu ค่ากระแสสูงสุดที่รับได้ แต่อุปกรณ์อาจชำรุด ใช้กับ 380 โวลล์ 3 เฟส 4 สาย อีกสายไม่ผ่านเบรคเกอร์มั้ง จับ Line+nutral 220v หาเนมเพลต คู่มือมาเปิดดีกว่าไหม จากคุณ : ซุนจื๊อ เขียนเมื่อ : 5 พ.ย. 54 21:19:15

ความคิดเห็นที่ 15 ผมว่าน้อยคนที่รู้ลึกครับเรื่องเบรกเกอร์ยี่ห้องนี้ ส่วนใหญ่ใช้งานได้แล้วก็ไม่สนใจมากกว่า จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:20:53

ความคิดเห็นที่ 16 คห. 14 ขอบคุณมากครับ Ics = I current setting หรือป่าว ส่วน Icu = I current use หรือกระแสที่ตั้งเท่ากับ 100 เปอร์เซ็นต์ของกระแสที่ใช้ เดาเอานะ จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:22:59

ความคิดเห็นที่ 17 ถ้าให้เดามันปรับตั้งกระแสได้ ต้องเห้นของจริง อุปกรณืพวกนี้ใช้งานได้ดีหรือไม่ควรมีวิศวกรณ์ตรวจสอบ ไม่รู้จริงมองไม่ออก ไม่ได้เวอร์ครับเวลาพังขึ้นมาแล้วจะรู้ รับรองไม่ท่วมแต่แค่มิดหลังคา จากคุณ : ซุนจื๊อ เขียนเมื่อ : 5 พ.ย. 54 21:26:26

ความคิดเห็นที่ 18 นี่ถ้ายังทำงานอยู่  มีลูกน้องจบเอกไฟฟ้ามา  เขาอาจจะช่วยได้ ผมยังต้องเรียนรู้เรื่อง เบรคเกอร์ระบบสามเฟสจากเขา รู้มาบ้างนิดหน่อย งานนี้  ขอยกมือ โยนผ้ายอมแพ้  แล้วไม่กล้าอวดรู้ (เพราะไม่รู้จริงๆ) กลัวว่า คนรู้จริงเขาจะสมเพสเอา 5 5 5 แต่คนที่รู้เรื่องนี้จริงๆ   เขาจะยอมมาให้ข้อมูลหรือ? เอาว่า  จะมาติดตาม (เผื่อจะได้รู้กับเขาบ้าง) ได้แต่ขอร้องว่า  โปรดให้ความรู้เป็นวิทยาทานกัน  อย่าได้โกหก วางยา สงสารคนที่เขามารับเอาความรู้  ให้เข้าได้ ความรู้ที่เป็นจริง ถูกต้องด้วย ขอขอบคุณล่วงหน้าครับ จากคุณ : ขอนเก่า เขียนเมื่อ : 5 พ.ย. 54 21:27:56

ความคิดเห็นที่ 19 ... จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:34:16

ความคิดเห็นที่ 20 คห. 18 ใจเย็น ๆครับพี่ เดี๋ยวรออีกแป๊บ พี่ ๆ ใจดีห้องหว้ากอมาตอบให้เองแหล่ะครับ ไม่มีใครวางยา หรืออวดเก่งไรหรอกน่า มีแต่พี่ ๆใจดีทั้งนั้นที่มาคอยแบ่งปันความรู้ให้กับน้อง ๆ ขอบคุณพี่ๆ ทุกคนล่วงหน้าครับที่มาแบ่งปันความรู้ให้ พอดีผมไปเจอตู้ควบคุมตู้ไหน ๆ ก็มีเบรกเกอร์ยี่ห้อนี้แทบทุกตู้ ถือเป็นเรื่องใกล้ตัว แต่ไม่แน่ใจค่าการปรับต่างๆ  ทางโรงงานผลิตเบรกเกอร์ปรับมาให้แล้วหรือป่าว แต่ไม่รู้ทางโรงงานใช้สูตรไหนในการปรับ แล้วถ้าเรามาปรับเองต้องใช้สูตรไหน จากคุณ : VISIT US เขียนเมื่อ : 5 พ.ย. 54 21:36:41

ความคิดเห็นที่ 21 Ics = 100% Icu If Circuit Short = 100% You will be in "ICU" ขำๆอย่าด่าเค้านะ จากคุณ : a-la-pool เขียนเมื่อ : 5 พ.ย. 54 21:46:32

ความคิดเห็นที่ 22 Rated operational voltage (Ue) Rated insulation voltage (Ui) Rated current (In) Overload relay trip-current setting (Irth or Ir) แอมป์โอเวอร์โหลด Short-circuit relay trip-current setting (Im) แอมป์ทริป Rated short-circuit breaking capacity (Icu or Icn)-(Icu for industrial CBs; Icn for domestic-type CBs). แอมป์เฟรม Rated service short-circuit breaking capacity (Ics) Rated short-time withstand current (Icw) Rated impulse-withstand voltage (Uimp) Rated making capacity (Icm) จากคุณ : rdo เขียนเมื่อ : 5 พ.ย. 54 21:51:39

ความคิดเห็นที่ 23 การปรับเบรคเกอร์ตัวนี้ ต้องใช้ความรู้เกี่ยวกับ Power Protection Engineer ล้วนๆเลยครับ ยังไงก็ไม่พ้นมือวิศวกรไฟฟ้าครับ ถ้าจะให้อธิบายทั้งหมดนี่ แทบจะยกเอาไปทำเป็น manual กันได้เลย สำหรับผมเองขอยกมือยอมแพ้ครับ -*- จากคุณ : AjuntaPall เขียนเมื่อ : 5 พ.ย. 54 21:51:46

ความคิดเห็นที่ 24 เขาบอกว่า Icu เป็นกระแส breaking สูงสุดของเบรคเกอร์ แต่เขาก็ไม่ต้องการที่จะให้มัน break ที่กระแสนี้บ่อยๆเพราะจะทำให้อายุการใช้งานมันสั้น ตามมาตรฐานใหม่เขาก็เลยให้กำหนดค่ากระแส Ics ขึ้นมาเพื่อให้เป็นค่ากระแส breaking ที่ปลอดภัยสำหรับเบรคเกอร์ Ics จะกำหนดเป็นเปอร์เซ็นต์ของ Icu   แต่เบรคเกอร์ตามภาพกำหนด  Ics = 100% Icu ถือว่าแน่มาก จากคุณ : rdo เขียนเมื่อ : 5 พ.ย. 54 22:16:26

ความคิดเห็นที่ 25 ถ้าเอาระเอียด ก็คงต้องหาคู่มือหรือถามผู้ขาย แต่ที่ผมทำก็ มี ค่า In กระแสสูงสุด Io กระแสใช้งาน Ir Overload protection (long time Im  Short-circuit protection (short time) อย่างตัวข้าบน คือ 630 A In 250 A Io ตัวตั้งน่าจะ .4 x In = Io ค่าอื่นๆ มันคือค่าออกแบบ เก็บไว้ให้ วิศวะไฟฟ้าเข้าหากินบ้าง จากคุณ : ตังชัย เขียนเมื่อ : 5 พ.ย. 54 23:33:01

ความคิดเห็นที่ 26 คุณ rdo ทำไมตอบ Icu ใน คห.22 ว่าเป็น "แอมป์เฟรม" ล่ะครับ ผมว่าความหมายน่าจะเป็นเหมือนใน คห.24 มากกว่านะ จากคุณ : safety first เขียนเมื่อ : 5 พ.ย. 54 23:38:46

ความคิดเห็นที่ 27 Ue กับ Icu ใช้อ่านคู่กัน เป็นการบอกพิกัดกระแสชอร์ตเซอร์กิตที่เบรกเกอร์ทนได้ที่แรงดันต่างๆ คือถ้าเกินนี้ตัวเบรกเกอร์มีโอกาสที่จะเกิดการเสียหาย ปุ่มหมุนๆทั้งหลาย ใช้ในการปรับตั้งค่าต่างๆ เช่น กระแสขณะใช้งานปกติ กระแสแบบinstant ฯลฯ พวกกระแสinstant ถ้าตั้งต่ำเกินไป แค่ออนเบรกเกอร์ ก็อาจทำให้เกิดการทริปได้ ถามว่าค่าต่างๆตั้งยังไง ขึ้นอยู่กับว่าเบรกเกอร์คุณจ่ายอะไรอยู่ และใช้โหลดขนาดไหน สุดท้าย เห็นด้วยกับหลายๆคห. คือ คุณควรจ้างช่างไฟฟ้าเอาไว้ซักคน จากคุณ : โค้วเต๊กซิม เขียนเมื่อ : 6 พ.ย. 54 01:38:41

ความคิดเห็นที่ 28 เมอริน เกอร์ริน >>>>>  Merlin Gerin ฝรั่งเศส อ่าน  เมอร์แลง เกอแรง ครับ บริษัทอยู่แถวไปรษณีย์กลาง ผมแนะนำ จขกท ขอคู่มือเขา มีคำตอบ คำถามข้างบนทั้งหมดครับ ผมตอบไม่ได้ทุกตัว ICs นี่เป็น Short Circuit Capacity IC  เป็น Interrupting Capacity เจ้านี้ผมสนใจมาก เป็นตัวที่บอกว่าเวลา Off Load หนักๆ มันเกิด Amp ในจังหวะที่หน้าคอนแท็กซ์ "เริ่มจากกัน"  ถ้ามันทนไม่ได้สูง หน้าคอนแท็กซ์จะอาร์คติดกัน จากคุณ : TinyNu เขียนเมื่อ : 6 พ.ย. 54 08:01:13

ความคิดเห็นที่ 29 ผมบอกตรงๆ ผมเห็นด้วยกับ คห.18 งานพวกนี้ เรียกลูกน้องที่ทำไฟฟ้ามาถามแต่ละตัว แล้วค่อยค้นรายละเอียดเอาเองทีหลัง จากคุณ : TinyNu เขียนเมื่อ : 6 พ.ย. 54 08:06:10

ความคิดเห็นที่ 30 แอมป์เฟรมนี่จริงๆแล้วผมก็ไม่รู้เห็นเขาเรียกกันก็เข้าใจไปเอง ผมเข้าใจว่ามันเป็นแค่ภาษาพูดของคนไทย ก็เลยเทียบเคียงในสิ่งที่น่าจะเข้าใจได้ง่าย ในส่วนตัวของผมเข้าใจว่าที่เขาเรียกแอมป์เฟรมกันนั้นหมายถึงกระแสสูงสุดขณะ breaking ที่ตัวเบรคเกอร์ทนได้ ก็เลยคิดว่าเป็น Icu ถ้าผิดก็ขอยึดตามภาษาอังกฤษก็แล้วกันครับ หรือว่า แอมป์เฟรมจะเป็น Icw  ขอความรู้ด้วยน่ะครับ แก้ไขเมื่อ 06 พ.ย. 54 08:20:41 จากคุณ : rdo เขียนเมื่อ : 6 พ.ย. 54 08:15:03

ความคิดเห็นที่ 31 ข้อมูลต่างๆ คุณ rdo ได้ให้ความกระจ่างไปแล้วครับ ส่วนผมจะมาบอกในเรื่อง กราฟใน #10 เปนกราฟ ของ MCCB ที่ใช้สำหรับ Motor ครับ # 3 สำหรับ Main MCCB ครับ ส่วนเรื่องการ Setup ก็แบ่งเปนสองส่วนไม่มีไรซับซ้อนครับ Main Breker ก็ Set แบบนึง เบรคเกอร์สำหรับมอเตอร์ก็ Set อีกแบบ ซึ่งทั้งสองอย่างก็เปนสูตรสำเร็จ ส่วนเรื่องรู้ลึกหรือไม่ผมเชื่อว่าหลายท่านที่ตอบมารู้ลึกครับ จากคุณ : บองหลา เขียนเมื่อ : 6 พ.ย. 54 09:19:51

ความคิดเห็นที่ 32 ตัวย่อหรือสัญลักษณ์บางตัว ผมว่าถ้าจะใช้ชัวร์ๆต้องอ่านจากคู่มือนะครับ จากคุณ : หวาก เขียนเมื่อ : 6 พ.ย. 54 11:56:39

ความคิดเห็นที่ 33 #1 NS630 N น่าจะเป็นรุ่นครับ ผมว่าคงทนกระแส (กินกระแส) ได้ไม่ถึง 630A นะครับ โดยดูจากค่า Icu Ui 750V => Rated insulation voltage => บอกว่าฉนวนไฟฟ้าในตัว breaker ทำแรงดันได้ 750V Ue => Rated operational voltage (V) => แรงดันทำงาน Icu => Ultimate breaking capacity => ค่ากระแสสูงสุด ที่ breaker สามารถตัดวงจรได้  (ถ้ากระแสไหลมากกว่าค่านี้ ตัว breaker จะไม่สามารถตัดวงจรได้ เพราะมีแรงดูดกันจากกระแสไฟฟ้ามากกว่าแรงสปริง) ด้านล่างนั้นเป็นตารางระหว่าค่า Ue กับ Icu ครับ เช่น ถ้าใช้งานที่ 380/415V ค่า Icu จะเป็น 45A จากคุณ : ped cad เขียนเมื่อ : 6 พ.ย. 54 17:33:05

ความคิดเห็นที่ 34 คห. 33 ให้เต็มสิบครับ เยี่ยมมากเลย จากคุณ : VISIT US เขียนเมื่อ : 6 พ.ย. 54 17:43:23

ความคิดเห็นที่ 35 Uimp = Rated impulse withstand voltage Ue = Rated operational voltage (V) UI = Rated insulation voltage Io หรือ In => Rated operational current => กระแสทำงานปกติ โดยที่ breaker ไม่ตัดวงจร Ir => Overload protection - long time => กระแสที่ตั้งให้ตัวป้องกัน overload => ค่ากระแส overload จะไม่ทำให้ breaker ตัดวงจรทันที เพือไม่ให้มันตัดวงจรขณะเริ่มมอเตอร์ แต่มันจะตัดวงจรถ้ามีกระแสเกิน Ir นานระดับนึง Icu => Ultimate breaking capacity => ค่ากระแสสูงสุด ที่ breaker สามารถตัดวงจรได้ ในการทดสอบ Ics => Service breaking capacity => ค่ากระแสสูงสุด ที่ breaker สามารถตัดวงจรได้  ในกรณีทำงานปกติ Isd => Short time tripping setting current => ค่ากระแสที่ตั้งให้ breaker ตัดวงจร แม้จะมีกระแสเกินค่านี้เพียงชั่วขณะก็ตาม Ii  => Instataneous tripping setting current => ค่ากระแสที่ตั้งให้ breaker ตัดวงจร ทันทีเมื่อมีกระแสเกินค่านี้ กราฟใน #10 บอกว่า ถ้ามีกระแสเกินค่า Ir ตัว breaker จะหน่วงเวลาก่อนตัดวงจร และจะตัดวงจรอย่างรวดเร็วเมื่อกระแสถึงค่า Im จากคุณ : ped cad เขียนเมื่อ : 6 พ.ย. 54 17:53:34

ความคิดเห็นที่ 36 ขอแนะนำนะครับ ให้จ้างวิศวกรไฟฟ้าสาขาไฟฟ้ากำลัง หรือวิศวกรไฟฟ้าสาขาไฟฟ้าระบบควมคุมอัตโนมัติ มาประจำโรงงานครับ นอกจากเรื่องความปลอดภัยในชีวิตและทรัพย์สินของพนักงานและบริษัทแล้ว คุณยังได้ประโยชน์จากการผลิตที่ไม่หยุดชะงัก ด้วยนะครับ :) การออกแบบระบบป้องกัน ในงานไฟฟ้ากำลังต้องวางระบบหลายระดับนะครับ แนะนำให้ลองดู Application Guide ของผู้ผลิต breaker ดูครับ เช่น http://www.google.com/url?sa=t&rct=j&q=ics%20icu%20isd&source=web&cd=2&ved=0CCIQFjAB&url=http%3A%2F%2Fwww.neweysonline.co.uk%2Fneweys%2Fpdf%2FMerlin_Gerin_Circuit_Breaker_Application_Guide_Technical.pdf&ei=hWi2TonMKMj20gG80anRBw&usg=AFQjCNEUDHxvAguB4C5uoOceDVkEGSGy_g&sig2=F6plVA44NIZE_m0Y2tb2LQ&cad=rja http://www.google.com/url?sa=t&rct=j&q=ics%20icu&source=web&cd=4&ved=0CDwQFjAD&url=http%3A%2F%2Fsupport.automation.siemens.com%2FWW%2Fllisapi.dll%2Fcsfetch%2F24489735%2FPD_Guide_71.pdf%3Ffunc%3Dcslib.csFetch%26nodeid%3D24490834&ei=tmC2TrutIMbx0gGAtLjRBw&usg=AFQjCNFnxVobCyqU-UtXzDA75OnvqzIKhA&sig2=aWZqcmgmdDzUTlyEr1TYKw&cad=rja แก้ไขเมื่อ 06 พ.ย. 54 17:59:34 จากคุณ : ped cad เขียนเมื่อ : 6 พ.ย. 54 17:56:36

ความคิดเห็นที่ 37 ขอบคุณอีกครั้งครับ คุณ ped cad จากคุณ : VISIT US เขียนเมื่อ : 6 พ.ย. 54 18:07:48

ความคิดเห็นที่ 38 EDW: SCPD: IEC: BS: CT: CU: MSB: BBT: MV: Isc: Isc(D1): Usc: MCCB: BC: Icu(*): IcuD1(*) Ue: Ui: Uimp: In: Ith: Ithe: Iu: Icm: Icu: Ics: Icw: Ir: 1.05 x Ir: 1.30 x Ir: Ii: Isd: ElectroDynamic Withstand Short circuit protection device International Electrotechnical Commission British Standard Current transformers control Unit Main Switchboard Busbar Trunking Medium Voltage (1kV to 36kV) Short-circuit current Short-circuit current at the point D1 is installed Short-circuit voltage Moulded case circuit-breaker Breaking Capacity Ultimate Breaking Capacity Ultimate Breaking Capacity of D1 Rated operational voltage Rated insulation voltage Rated impulse withstand voltage Rated operational current Conventional free air thermal current Conventional enclosed thermal current Rated uninterrupted current Rated short-circuit making capacity Rated ultimate short-circuit breaking capacity Rated service breaking capacity Rated short time withstand current Adjustable overload setting current Conventional non-tripping current Conventional tripping current Instantaneous tripping setting current Short time tripping setting current จากคุณ : VISIT US เขียนเมื่อ : 6 พ.ย. 54 18:13:43

ความคิดเห็นที่ 39 คัดลอกมาให้อยู่หน้าเดียวกับรูปจะได้ดูภาพประกอบไปด้วย NS630 N น่าจะเป็นรุ่นครับ ผมว่าคงทนกระแส (กินกระแส) ได้ไม่ถึง 630A นะครับ โดยดูจากค่า Icu Ui 750V => Rated insulation voltage => บอกว่าฉนวนไฟฟ้าในตัว breaker ทำแรงดันได้ 750V Ue => Rated operational voltage (V) => แรงดันทำงาน Icu => Ultimate breaking capacity => ค่ากระแสสูงสุด ที่ breaker สามารถตัดวงจรได้  (ถ้ากระแสไหลมากกว่าค่านี้ ตัว breaker จะไม่สามารถตัดวงจรได้ เพราะมีแรงดูดกันจากกระแสไฟฟ้ามากกว่าแรงสปริง) ด้านล่างนั้นเป็นตารางระหว่าค่า Ue กับ Icu ครับ เช่น ถ้าใช้งานที่ 380/415V ค่า Icu จะเป็น 45A จากคุณ : VISIT US เขียนเมื่อ : 7 พ.ย. 54 02:15:21

ความคิดเห็นที่ 40 ถ้าเอาระเอียด ก็คงต้องหาคู่มือหรือถามผู้ขาย แต่ที่ผมทำก็ มี ค่า In กระแสสูงสุด Io กระแสใช้งาน Ir Overload protection (long time Im  Short-circuit protection (short time) อย่างตัวข้าบน คือ 630 A In 250 A Io ตัวตั้งน่าจะ .4 x In = Io ค่าอื่นๆ มันคือค่าออกแบบ เก็บไว้ให้ วิศวะไฟฟ้าเข้าหากินบ้าง จากคุณ : VISIT US เขียนเมื่อ : 7 พ.ย. 54 02:19:42

ความคิดเห็นที่ 41 Icu = 45A  ? จากคุณ : rdo เขียนเมื่อ : 7 พ.ย. 54 09:14:05

ความคิดเห็นที่ 42 Icu ประมาณ 45kA ลืมดูหน่วย จากคุณ : ped cad เขียนเมื่อ : 7 พ.ย. 54 09:21:17

ความคิดเห็นที่ 43 ขอบคุณมาก ๆ เลยสำหรับทุก ๆ ความคิดเห็น นี่แหล่ะ ชาวหว้ากอเราน่ารักทุกคนเลย ไม่มีใครหวงความรู้หรอกครับ ผมตั้งกระทู้ทีไรมีคนมาตอบให้ตลอด ไว้ว่าง ๆ นัดเจอกันผมเลี้ยงข้าวสักมื้อเด้อ อิอิ จากคุณ : VISIT US เขียนเมื่อ : 7 พ.ย. 54 11:38:37

ความคิดเห็นที่ 44 ไม่หวงหรอก เพียงขอสงวนคำว่ามอเตอร์เผาก็พอ มันทำให้อยากกินกุ้งเผา จากคุณ : rdo เขียนเมื่อ : 7 พ.ย. 54 17:28:24

ความคิดเห็นที่ 45 คห. 44 ได้ครับได้ ต่อไปผมจะใช้คำว่า ขดลวดไหม้ หรือศัพท์อื่น ๆ นะครับ แต่คำว่าเผามันติดปากไปหน่อย เพราะที่ทำงานเรียกกันบ่อย ภาษาบ้าน ๆ ด้วย เลยเรียกต่อ ๆ กันมา จากคุณ : VISIT US เขียนเมื่อ : 7 พ.ย. 54 20:48:13

ความคิดเห็นที่ 46 ยังอยากรู้รายละเอียดอยู่มั้ยครับ...ไล่ตามรูปในแต่ละ คห.นะครับ(จะพยายามอธิบายแบบง่าย ๆ) คห. 1 NS630N...ฺเป็นรุ่นของ breaker ยี่ห้อ Merlin Gerin(ตอนนี้เปลี่ยนเป็น Schneider แล้ว office อยู่หน้าฟอร์จูน รัชดา)...ฺNS..คือชื่อรุ่น breaker...630 คือ size เฟรมของ Breaker...N คือ rate การทนกระแส short circuit ของ breakerตัวนี้(series นี้จะมี 3 rate คือ N..H..L ไล่จากทนได้น้อยไปหามาก) Ui 750 V...ง่าย ๆ ก็เป็น max.operate voltage(ฉนวนทนแรงดันได้เท่านี้) Uim..8 Kv ง่าย ๆ คือ breaker ลูกนี้ทนแรงดันสูงสุดก่อนกระจาย(ระเบิด)ได้ 8,000 โวลท์ ๊ำ๊๊Ue บอกอะไร...คือ voltage ที่ใช้งาน......Icu คือค่าการทนกระแส short circuit ...ตามรูป มันจะสัมพันธ์ กันเช่น(จากรูป) Ue(V)..........Icu(KA) 220/240..........85....หมายถึง breaker ตัวนี้ ถ้าใช้ที่ voltage L-L=220Vถึง240V...จะทนกระแส short circuit ได้ 85 KA(8,500 A) 380/415..........45....หมายถึง breaker ตัวนี้ ถ้าใช้ที่ voltage L-L=380Vถึง415V...จะทนกระแส short circuit ได้ 45 KA(4,500 A) บรรทัดถัดไปก็เหมือนกัน.......ที่เค้าเขียนไว้แบบนี้เพราะ breaker พวกนี้ผลิตขายทั่วโลก ใช้ rate volt ไม่เท่ากัน ก็เลยต้องบอก user ไว้ว่า ถ้าคุณใช้กับ voltage เท่านี้ มันทนกระแส short circuit เท่านี้นะ.. แก้ไขเมื่อ 08 พ.ย. 54 23:07:05 จากคุณ : sambayman เขียนเมื่อ : 8 พ.ย. 54 23:03:25

ความคิดเห็นที่ 47 รูปจาก คห.3 อธิบายความดังนี้ รูปนี้เป็น trip Unit รุ่น STR23SE.... 250/630A คือ...ฺBreaker รุ่นนี้สามารถปรับ trip unit ให้ทำงานได้ระหว่าง 250A ถึง 630A I0 และ Ir คือ..เอาไว้เป็นตัวคูณลด เพื่อปรับตั้งให้ breaker ให้ทำงานตามที่เราต้องการเช่น...ถ้าปรับ Io = 1 และ Ir = 1 กระแส tripคือ 1x1x630 = 630A ถ้าอยากได้ น้อยกว่านี้ก็ลองกดเครื่องคิดเลขดูแล้วก็ปรับดูนะครับ......โดย protection function นี้จะ trip ในกรณี overload ครับ...ถ้ากระแสถึง rate ที่ตั้งไว้ trip unit จะหน่วงเวลา trip ตาม curve ของผู้ผลิตครับ..ถ้าจำไม่ผิด trip unit รุ่นนี้ ถ้ากระแส over load เกิน 4 เท่าของsetting จะิbreaker จะ trip(long time)ที่ประมาณ 14-18 sec ถ้ามากกว่านี้หรือน้อยกว่านี้ ก็ถือว่า เพี้ยน เปลี่ยน trip unit ใหม่ได้เลยเป็นต้น Isd (บางรุ่นเขียน Im).....อันนี้เอาไว้ปรับให้ breaker trip ทันที เมื่อกระแสถึงที่ตั้งไว้ครับ...เช่นตั้งไว้ 6 ก็หมายถึงเมื่อกระแสมากกว่า Ir 6 เท่า(รุ่นนี้ใช้ Ir เป็นหลัก) Trip unit รุ่นนี้จะสั่ง Breaker Trip ทันที สำหรับ trip unit รุ่นนี้ Trip short time จะอยู่ที่ ไม่เกิน 0.06 วินาที....ถ้าช้ากว่านี้เปลี่ยน trip unitได้เลย แก้ไขเมื่อ 09 พ.ย. 54 00:13:49 จากคุณ : sambayman เขียนเมื่อ : 8 พ.ย. 54 23:26:32

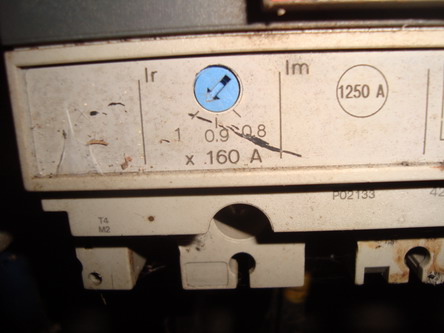

ความคิดเห็นที่ 48 รูปที่ 4 ตัวนี้เป็น trip unit รุ่น TM160D ของ MCCB รุ่น NS160N(น่าจะนะครับ)..โดยสามารถปรับตั้ง Ir ได้ 3 ระดับคือ x1.....= 1x160 A = Breaker จะมี Amp rate = 160 A x0.9...= 0.9x160 A = Breaker จะมี Amp rate = 144 A x0.8...= 0.8x160 A = Breaker จะมี Amp rate = 128 A .......Trip unit รุ่นนี้ปรับได้ไม่ละเอียดครับ ปรับได้แค่นี้แหละ ไม่เหมือน STR23SE อัันนี้มี Io มาให้อีกตัว ปรับได้ละเอียดขึ้น Im = 1250A.......หมายถึง Trip unit จะสั่งให้ breaker trip ทันทีเมื่อกระแสขึ้นถึง 1250A.....รุ่นนี้ปรับตั้งไม่ได้ครับ จากคุณ : sambayman เขียนเมื่อ : 8 พ.ย. 54 23:35:29

ความคิดเห็นที่ 49 รูปที่ 8 Ics...อันนี้ดูได้ตาม ความหมายของ คห.22 ได้เลยครับ ชัดเจน จากคุณ : sambayman เขียนเมื่อ : 8 พ.ย. 54 23:42:33

ความคิดเห็นที่ 50 รูปที่ 10 TM100D..คือรุ่นของ trip unit รุ่นนี้ครับ...รุ่นนี้มี rate In = 100A สำหรับ breaker NS100_ ครับ...(ที่เว้น_ ไว้ก็เพราะ trip unit รุ่นนี้ใส่ได้ทั้ง NS100N , NS100H , NS100L ครับ) กราฟ บอกอะไร...บอกว่า trip unit รุ่นนี้มี protection function 2 แบบคือ Ir = Long time (จะเห็นกราฟ ตกท้องช้างใช่มั้ยครับ นั่นแหละ Trip time แปรผันตามกระแส overload) Im = short time เห็นเส้น ปักลงมาด้านลางใช่มั้ยครับ..หมายถึง เมื่อกระแสมากจนถึง Im trip unit จะสั่งให้ brekaer จะ trip ทันทีโดยไม่หน่วงเวลา แก้ไขเมื่อ 08 พ.ย. 54 23:57:05 จากคุณ : sambayman เขียนเมื่อ : 8 พ.ย. 54 23:49:28

ความคิดเห็นที่ 51 รูปที่ 12......เป็นรูปของ trip รุ่น TM100D Im = 1250 A....เป็นกระแส short circuit ที่ trip unit จะสั่ง breaker trip ทันทีครับ รุ่นนี้ปรับตั้ง Ir ได้ แต่กระแส short circuit ปรับตั้งไม่ได้ครับ(รุ่นเล็ก ๆ ก็งี้แหละครับ) จากคุณ : sambayman เขียนเมื่อ : 9 พ.ย. 54 00:01:34

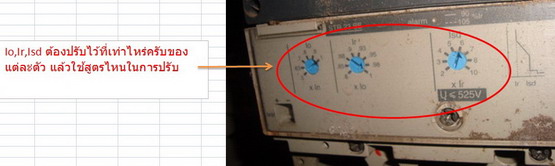

ความคิดเห็นที่ 52 รูปที่ 19 ......ลองไปอ่านดู คห.47 แล้วจะเข้าใจ...บังเอิญผมคำนวนไว้เหมือนกับรูปเด๊ะ เลย อ้อ......สำหรับ breaker รุ่น NS400 และ NS630 เวลาจะ On หรือ Off breaker อย่าส่งแรงกับก้านโยก(Handle)ของ breaker มากนะครับ เพราะรุ่นนี้ ก้านมันเปราะ...ทำไปทำมาเดี๋ยวหัก...ไม่มีอะไหล่เปลี่ยนด้วย(ผู้ผลิตไม่ทำอะไหล่ชิ้นนี้ครับ) breaker ลูกนึงไม่ใช่ถูก ๆ หลายหมื่นอยู่ นะครับ จากคุณ : sambayman เขียนเมื่อ : 9 พ.ย. 54 00:09:16

ความคิดเห็นที่ 53 คห.46 ถึง 52 ขอบคุณมากครับ จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:28:07

ความคิดเห็นที่ 54 .. แก้ไขเมื่อ 10 พ.ย. 54 05:35:45 จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:35:05

ความคิดเห็นที่ 55 ขออนุญาตคุณ sambayman คัดลอกข้อความมาอยู่หน้าเดียวกับรูปเพื่อทำความเข้าใจง่ายขึ้น ยังอยากรู้รายละเอียดอยู่มั้ยครับ...ไล่ตามรูปในแต่ละ คห.นะครับ(จะพยายามอธิบายแบบง่าย ๆ) คห. 1 NS630N...ฺเป็นรุ่นของ breaker ยี่ห้อ Merlin Gerin(ตอนนี้เปลี่ยนเป็น Schneider แล้ว office อยู่หน้าฟอร์จูน รัชดา)...ฺNS..คือชื่อรุ่น breaker...630 คือ size เฟรมของ Breaker...N คือ rate การทนกระแส short circuit ของ breakerตัวนี้(series นี้จะมี 3 rate คือ N..H..L ไล่จากทนได้น้อยไปหามาก) Ui 750 V...ง่าย ๆ ก็เป็น max.operate voltage(ฉนวนทนแรงดันได้เท่านี้) Uim..8 Kv ง่าย ๆ คือ breaker ลูกนี้ทนแรงดันสูงสุดก่อนกระจาย(ระเบิด)ได้ 8,000 โวลท์ ๊ำ๊๊Ue บอกอะไร...คือ voltage ที่ใช้งาน......Icu คือค่าการทนกระแส short circuit ...ตามรูป มันจะสัมพันธ์ กันเช่น(จากรูป) Ue(V)..........Icu(KA) 220/240..........85....หมายถึง breaker ตัวนี้ ถ้าใช้ที่ voltage L-L=220Vถึง240V...จะทนกระแส short circuit ได้ 85 KA(8,500 A) 380/415..........45....หมายถึง breaker ตัวนี้ ถ้าใช้ที่ voltage L-L=380Vถึง415V...จะทนกระแส short circuit ได้ 45 KA(4,500 A) บรรทัดถัดไปก็เหมือนกัน.......ที่เค้าเขียนไว้แบบนี้เพราะ breaker พวกนี้ผลิตขายทั่วโลก ใช้ rate volt ไม่เท่ากัน ก็เลยต้องบอก user ไว้ว่า ถ้าคุณใช้กับ voltage เท่านี้ มันทนกระแส short circuit เท่านี้นะ.. จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:36:12

ความคิดเห็นที่ 56 รูปจาก คห.3 อธิบายความดังนี้ รูปนี้เป็น trip Unit รุ่น STR23SE.... 250/630A คือ...ฺBreaker รุ่นนี้สามารถปรับ trip unit ให้ทำงานได้ระหว่าง 250A ถึง 630A I0 และ Ir คือ..เอาไว้เป็นตัวคูณลด เพื่อปรับตั้งให้ breaker ให้ทำงานตามที่เราต้องการเช่น...ถ้าปรับ Io = 1 และ Ir = 1 กระแส tripคือ 1x1x630 = 630A ถ้าอยากได้ น้อยกว่านี้ก็ลองกดเครื่องคิดเลขดูแล้วก็ปรับดูนะครับ......โดย protection function นี้จะ trip ในกรณี overload ครับ...ถ้ากระแสถึง rate ที่ตั้งไว้ trip unit จะหน่วงเวลา trip ตาม curve ของผู้ผลิตครับ..ถ้าจำไม่ผิด trip unit รุ่นนี้ ถ้ากระแส over load เกิน 4 เท่าของsetting จะิbreaker จะ trip(long time)ที่ประมาณ 14-18 sec ถ้ามากกว่านี้หรือน้อยกว่านี้ ก็ถือว่า เพี้ยน เปลี่ยน trip unit ใหม่ได้เลยเป็นต้น Isd (บางรุ่นเขียน Im).....อันนี้เอาไว้ปรับให้ breaker trip ทันที เมื่อกระแสถึงที่ตั้งไว้ครับ...เช่นตั้งไว้ 6 ก็หมายถึงเมื่อกระแสมากกว่า Ir 6 เท่า(รุ่นนี้ใช้ Ir เป็นหลัก) Trip unit รุ่นนี้จะสั่ง Breaker Trip ทันที สำหรับ trip unit รุ่นนี้ Trip short time จะอยู่ที่ ไม่เกิน 0.06 วินาที....ถ้าช้ากว่านี้เปลี่ยน trip unitได้เลย จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:38:56

ความคิดเห็นที่ 57 รูปที่ 4 ตัวนี้เป็น trip unit รุ่น TM160D ของ MCCB รุ่น NS160N(น่าจะนะครับ)..โดยสามารถปรับตั้ง Ir ได้ 3 ระดับคือ x1.....= 1x160 A = Breaker จะมี Amp rate = 160 A x0.9...= 0.9x160 A = Breaker จะมี Amp rate = 144 A x0.8...= 0.8x160 A = Breaker จะมี Amp rate = 128 A .......Trip unit รุ่นนี้ปรับได้ไม่ละเอียดครับ ปรับได้แค่นี้แหละ ไม่เหมือน STR23SE อัันนี้มี Io มาให้อีกตัว ปรับได้ละเอียดขึ้น Im = 1250A.......หมายถึง Trip unit จะสั่งให้ breaker trip ทันทีเมื่อกระแสขึ้นถึง 1250A.....รุ่นนี้ปรับตั้งไม่ได้ครับ จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:42:35

ความคิดเห็นที่ 58 Rated operational voltage (Ue) Rated insulation voltage (Ui) Rated current (In) Overload relay trip-current setting (Irth or Ir) แอมป์โอเวอร์โหลด Short-circuit relay trip-current setting (Im) แอมป์ทริป Rated short-circuit breaking capacity (Icu or Icn)-(Icu for industrial CBs; Icn for domestic-type CBs). แอมป์เฟรม Rated service short-circuit breaking capacity (Ics) Rated short-time withstand current (Icw) Rated impulse-withstand voltage (Uimp) Rated making capacity (Icm) จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:44:38

ความคิดเห็นที่ 59 รูปที่ 10 TM100D..คือรุ่นของ trip unit รุ่นนี้ครับ...รุ่นนี้มี rate In = 100A สำหรับ breaker NS100_ ครับ...(ที่เว้น_ ไว้ก็เพราะ trip unit รุ่นนี้ใส่ได้ทั้ง NS100N , NS100H , NS100L ครับ) กราฟ บอกอะไร...บอกว่า trip unit รุ่นนี้มี protection function 2 แบบคือ Ir = Long time (จะเห็นกราฟ ตกท้องช้างใช่มั้ยครับ นั่นแหละ Trip time แปรผันตามกระแส overload) Im = short time เห็นเส้น ปักลงมาด้านลางใช่มั้ยครับ..หมายถึง เมื่อกระแสมากจนถึง Im trip unit จะสั่งให้ brekaer จะ trip ทันทีโดยไม่หน่วงเวลา จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:45:55

ความคิดเห็นที่ 60 รูปที่ 12......เป็นรูปของ trip รุ่น TM100D Im = 1250 A....เป็นกระแส short circuit ที่ trip unit จะสั่ง breaker trip ทันทีครับ รุ่นนี้ปรับตั้ง Ir ได้ แต่กระแส short circuit ปรับตั้งไม่ได้ครับ(รุ่นเล็ก ๆ ก็งี้แหละครับ จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:48:02

ความคิดเห็นที่ 61 รูปที่ 19 ......ลองไปอ่านดู คห.47 แล้วจะเข้าใจ...บังเอิญผมคำนวนไว้เหมือนกับรูปเด๊ะ เลย อ้อ......สำหรับ breaker รุ่น NS400 และ NS630 เวลาจะ On หรือ Off breaker อย่าส่งแรงกับก้านโยก(Handle)ของ breaker มากนะครับ เพราะรุ่นนี้ ก้านมันเปราะ...ทำไปทำมาเดี๋ยวหัก...ไม่มีอะไหล่เปลี่ยนด้วย(ผู้ผลิตไม่ทำอะไหล่ชิ้นนี้ครับ) breaker ลูกนึงไม่ใช่ถูก ๆ หลายหมื่นอยู่ นะครับ ความคิดเห็นที่ 47     รูปจาก คห.3 อธิบายความดังนี้ รูปนี้เป็น trip Unit รุ่น STR23SE.... 250/630A คือ...ฺBreaker รุ่นนี้สามารถปรับ trip unit ให้ทำงานได้ระหว่าง 250A ถึง 630A I0 และ Ir คือ..เอาไว้เป็นตัวคูณลด เพื่อปรับตั้งให้ breaker ให้ทำงานตามที่เราต้องการเช่น...ถ้าปรับ Io = 1 และ Ir = 1 กระแส tripคือ 1x1x630 = 630A ถ้าอยากได้ น้อยกว่านี้ก็ลองกดเครื่องคิดเลขดูแล้วก็ปรับดูนะครับ......โดย protection function นี้จะ trip ในกรณี overload ครับ...ถ้ากระแสถึง rate ที่ตั้งไว้ trip unit จะหน่วงเวลา trip ตาม curve ของผู้ผลิตครับ..ถ้าจำไม่ผิด trip unit รุ่นนี้ ถ้ากระแส over load เกิน 4 เท่าของsetting จะิbreaker จะ trip(long time)ที่ประมาณ 14-18 sec ถ้ามากกว่านี้หรือน้อยกว่านี้ ก็ถือว่า เพี้ยน เปลี่ยน trip unit ใหม่ได้เลยเป็นต้น Isd (บางรุ่นเขียน Im).....อันนี้เอาไว้ปรับให้ breaker trip ทันที เมื่อกระแสถึงที่ตั้งไว้ครับ...เช่นตั้งไว้ 6 ก็หมายถึงเมื่อกระแสมากกว่า Ir 6 เท่า(รุ่นนี้ใช้ Ir เป็นหลัก) Trip unit รุ่นนี้จะสั่ง Breaker Trip ทันที สำหรับ trip unit รุ่นนี้ Trip short time จะอยู่ที่ ไม่เกิน 0.06 วินาที....ถ้าช้ากว่านี้เปลี่ยน trip unitได้เลย จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:50:20

ความคิดเห็นที่ 62 ขอบคุณพี่ sambayman มาก ๆ เลยนะครับที่ตอบกระทู้เรื่อง Circuit Breaker ให้ พี่ตอบทุกรูปอย่างเข้าใจหมดเลย พอดีที่โรงงานผมใช้เมอร์ริน เกอร์รินเป็นหลักครับ เลยจำเป็นต้องรู้ลึก  ๆ ไว้บ้าง ส่วนยี่ห้อมิตซู ก็มีใช้บ้างแต่ไม่มาก ไว้วันหลังผมสงสัยค่อยมาตั้งกระทู้ถามพี่อีกนะครับ ขอบคุณมากครับ จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 05:54:44

ความคิดเห็นที่ 63 สรุปความหมายและสัญลักษณ์ต่าง ๆ ของ Circuit Breaker ยี่ห้อ เมอร์ริน เกอร์ริน จากคุณ : VISIT US เขียนเมื่อ : วันลอยกระทง 54 20:30:23
